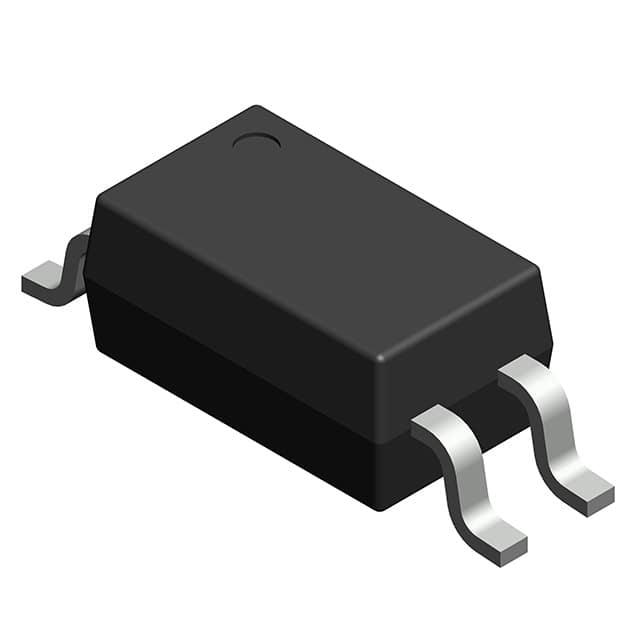

LTV-217-C-G

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 1 SSOP-4 贴片安装,黏合安装 4.4mm*2.6mm*2mm
供应商型号: 31M-LTV-217-C-G
供应商: 云汉优选
标准整包数: 5

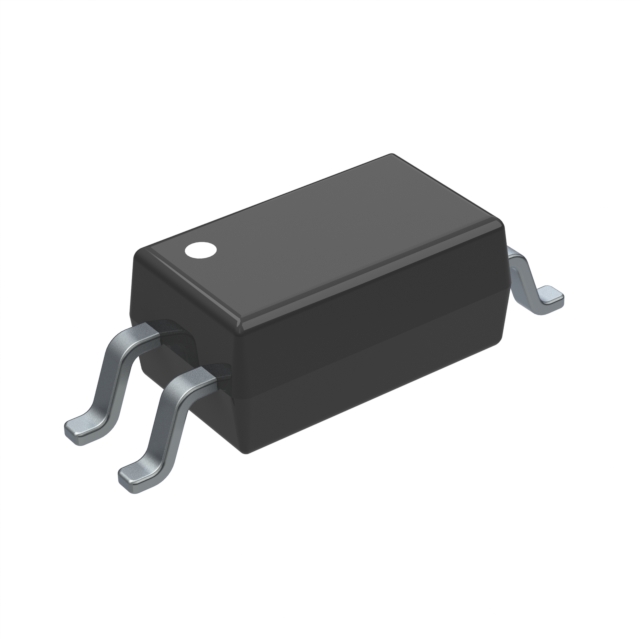

LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LTV-217-C-G

LTV-217-C-G概述

    LTV-2X7系列光耦合器技术手册

    产品简介


    LTV-2X7系列光耦合器由LITE-ON Technology Corp.生产,属于半间距LED自有品牌卤素无系列产品,型号为LTV-2x7。这些光耦合器具有电流转移比(CTR)高、输入输出隔离电压高等特点,适用于高密度安装的混合基板、可编程控制器和系统设备等场合。

    技术参数


    以下是LTV-2X7系列光耦合器的技术规格和性能参数:
    - 输入端参数:
    - 正向电流(IF):50 mA
    - 反向电压(VR):6 V
    - 脉冲正向电流(IFSM):1 A
    - 结温(TJ):125 °C
    - 输出端参数:
    - 集电极-发射极电压(VCEO):80 V
    - 发射极-集电极电压(VECO):7 V
    - 集电极电流(IC):50 mA
    - 集电极耗散功率(PC):150 mW(LTV-217),100 mW(LTV-227)
    - 结温(TJ):125 °C
    - 总耗散功率(Ptot):200 mW(LTV-217),170 mW(LTV-227)
    - 隔离电压(Viso):3750 Vrms
    - 工作温度范围(Topr):-55 ~ +110 °C
    - 存储温度(Tstg):-55 ~ +150 °C
    - 焊接温度(Tsol):260 °C
    - 其他参数:
    - 安全认证:UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CSA CA5A, FIMKO
    - RoHS合规性:所有材料均符合欧盟RoHS指令
    - ESD耐受性:HBM 8000V/MM2000V
    - 湿度等级:MSL class1
    - 卤素自由

    产品特点和优势


    LTV-2X7系列光耦合器具备以下显著优势:
    - 高隔离电压:Viso高达3750 Vrms,确保了出色的电气隔离性能。
    - 环境适应性强:工作温度范围广,能够在极端环境下可靠运行。
    - 卓越的安全性能:通过多项安全认证,如UL和VDE认证。
    - 低功耗:低耗散功率确保长期稳定工作。
    - 快速响应:响应时间短,适合高速信号传输。

    应用案例和使用建议


    LTV-2X7系列光耦合器广泛应用于各种设备中,如混合基板的高密度安装、可编程控制器、系统设备和测量仪器等。为了最大化其性能,建议根据具体应用场景选择合适的型号。例如,在需要高隔离电压的应用中,可以考虑选用Viso较高的型号。此外,合理安排散热措施以防止过热,提高设备可靠性。

    兼容性和支持


    LTV-2X7系列光耦合器与其他标准接口的电子元器件具有良好的兼容性。LITE-ON公司提供全面的技术支持,包括产品选型指南、应用指导及售后服务等。若需要进一步的技术咨询,可联系销售代表或技术支持团队。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1:如何正确焊接?
    - 解决方案:遵循制造商提供的焊接工艺指导,避免多次焊接。
    - 问题2:产品是否符合RoHS要求?
    - 解决方案:LTV-2X7系列光耦合器完全符合RoHS指令,所有材料均符合相关环保要求。
    - 问题3:如何确定型号选择?
    - 解决方案:根据具体应用需求和性能参数要求选择合适的型号,如有疑问可联系销售人员或技术支持。

    总结和推荐


    综上所述,LTV-2X7系列光耦合器凭借其高隔离电压、卓越的环境适应性、强大的安全性能和快速响应等特点,在多种应用场景中表现出色。如果您需要高性能的光耦合器产品,强烈推荐选择LTV-2X7系列。

LTV-217-C-G参数

参数
数据速率 -
通道数量 1
长*宽*高 4.4mm*2.6mm*2mm
通用封装 SSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTV-217-C-G数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 LTV-217-C-G LTV-217-C-G数据手册

LTV-217-C-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.425
50+ ¥ 0.335
150+ ¥ 0.288
500+ ¥ 0.258
3000+ ¥ 0.245
6000+ ¥ 0.2365
库存: 518505
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 2.12
