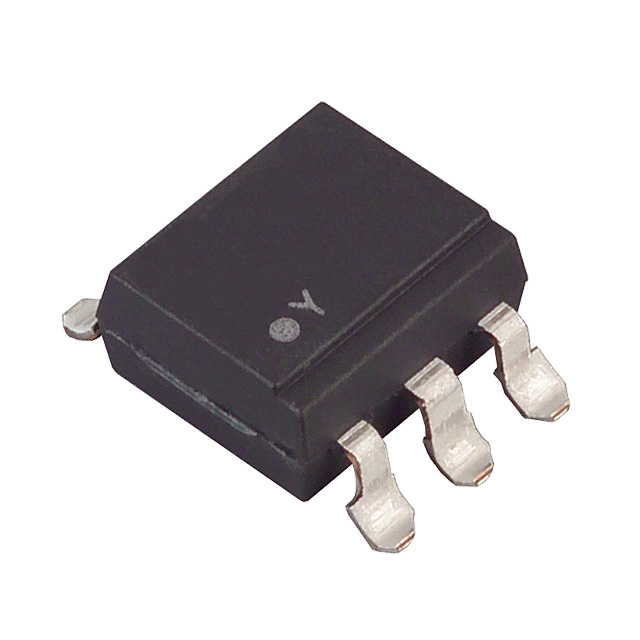

4N35S

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 光耦, 4N35系列, 表面安装, 6针, PDIP封装
供应商型号: 4N35S
供应商: Arrow
标准整包数: 65
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 4N35S

4N35S概述


    产品简介


    4N3X系列光耦合器是来自LITE-ON Technology Corp.的一款高性能光电耦合器,适用于广泛的应用领域。其主要型号包括4N35和4N37系列。这些光耦合器通过光信号传输电信号,从而实现电气隔离,广泛应用于电源调节、数字逻辑输入及微处理器输入等领域。

    技术参数


    输入特性
    - 前向电流(IF): 最大值60mA
    - 反向电压(VR): 最大值6V
    - 功率耗散(P): 最大值100mW
    输出特性
    - 集电极-发射极电压(VCEO): 最大值30V
    - 发射极-集电极电压(VECO): 最大值7V
    - 集电极-基极电压(VCBO): 最大值70V
    - 集电极电流(IC): 最大值100mA
    - 集电极耗散功率(PC): 最大值300mW
    - 总耗散功率(Ptot): 最大值350mW
    绝缘特性
    - 隔离电压(Viso): 4N35系列为3550Vrms,4N37系列为1500Vrms
    - 最大操作隔离电压(VIORM): 420V(峰值)
    - 最大过电压(VINITIAL): 6000V(峰值)
    其他特性
    - 响应时间(tr): 3µs(典型值)
    - 环境温度范围: 操作温度范围-55°C至+100°C,存储温度范围-55°C至+150°C

    产品特点和优势


    - 高隔离电压:4N35系列具有高达3550Vrms的隔离电压,确保了高度的安全性和可靠性。
    - 快速响应:3µs的响应时间使其适用于高速通信应用。
    - 多重认证:UL、CSA、FIMKO、VDE和BSI等安全认证,保证了产品的合规性和安全性。
    - 环保:符合RoHS标准,所有材料均遵循欧盟RoHS指令。
    - ESD防护:达到HBM 8000V/MM2000V的标准,提高了抗静电能力。

    应用案例和使用建议


    应用案例
    - 电源调节器:在电源设计中,4N35/4N37系列可用于电路隔离,保护下游设备免受高压冲击。
    - 数字逻辑输入:在数字电路中,用于信号传输和隔离,提高系统稳定性。
    - 微处理器输入:在微处理器控制系统中,作为隔离输入,提高系统可靠性。
    使用建议
    - 温度控制:确保设备在规定的温度范围内工作,避免高温导致的性能下降。
    - 电路保护:使用保护电路,防止电压过高造成设备损坏。
    - 正确焊接:遵循推荐的焊接条件,如温度曲线,以确保最佳焊接效果。

    兼容性和支持


    4N3X系列光耦合器提供多种封装形式,包括双列直插(DIP)、宽引脚间距和表面贴装(SMT),并提供带卷盘和单个包装。此外,还支持RoHS标准和多种认证,厂商提供了详细的技术支持和维护服务。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 设备无法正常工作 | 检查电路连接和供电情况 |
    | 性能下降 | 确保工作温度在允许范围内 |
    | 隔离特性减弱 | 更换损坏部件或调整电路参数 |

    总结和推荐


    4N3X系列光耦合器凭借其高隔离电压、快速响应时间和多重安全认证,在各类应用中表现出色。对于需要高可靠性和安全性的设备,这款光耦合器是理想的选择。总体而言,强烈推荐使用4N3X系列光耦合器,特别是在电源调节、数字逻辑输入和微处理器输入等领域。如果您有任何疑问或需要进一步的技术支持,请联系LITE-ON的销售代表或技术支持团队。

4N35S参数

参数
数据速率 -
通道数量 1
长*宽*高 7.3mm*6.5mm*3.75mm
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

4N35S数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 4N35S 4N35S数据手册

4N35S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
650+ ¥ 1.3608
1040+ ¥ 1.0922
2535+ ¥ 1.041
10010+ ¥ 0.9109
25025+ ¥ 0.8375
100035+ ¥ 0.8231
库存: 5216
起订量: 650 增量: 0
交货地:
最小起订量为:650
合计: ¥ 884.52
直接购买
加入购物车
