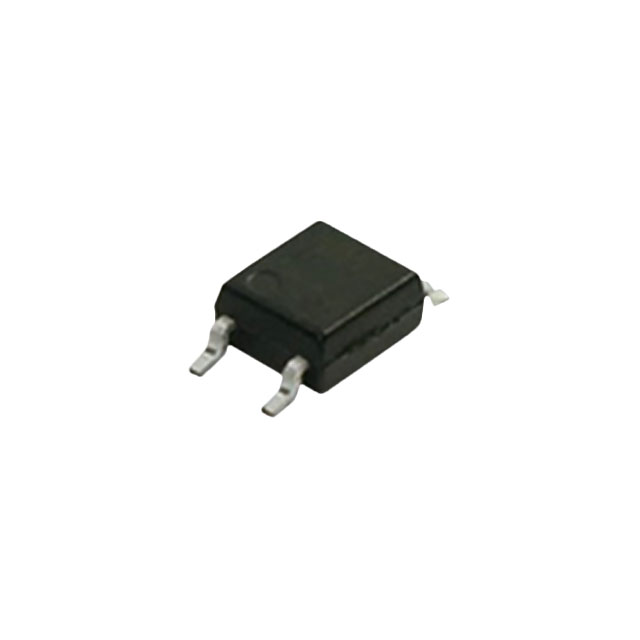

LTV-355T-A

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 1 SOP-4 贴片安装,黏合安装
供应商型号: LTV-355T-A
供应商: 国内现货
标准整包数: 3000
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LTV-355T-A

LTV-355T-A概述

    光耦合器LTV-355T系列技术手册解析

    1. 产品简介


    LTV-355T光耦合器是LITE-ON公司推出的系列产品,适用于多种电子设备中。该光耦合器通过光传递信号,广泛应用于自动化控制系统、测量仪器、以及需要高密度封装的混合基板中。这些应用领域对电子元器件的安全性和可靠性要求较高,LTV-355T系列通过其独特的设计和特性满足这些需求。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 输入 | 前向电流 | - | 1.2 | 1.4 | V | IF=20mA |
    反向电流 | - | - | 10 | µA | VR=4V |
    引脚电容 | - | 30 | 250 | pF | V=0, f=1KHz |
    | 输出 | 集电极暗电流 | - | - | 1 | µA | VCE=10V, IF=0 |
    集电极-发射极击穿电压 | 35 | - | - | V | IC=0.1mA, IF=0 |
    发射极-集电极击穿电压 | 6 | - | - | V | IE=10µA, IF=0 |
    | 转换特性 | 集电极电流 | 6 | - | 75 | mA | IF=1mA, VCE=2V |
    电流传输比 | 600 | - | 7500 | % | IF=1mA, VCE=2V |
    饱和电压 | - | 0.8 | 1 | V | IF=20mA, IC=5mA |
    绝缘电阻 | 5×10^10 | 1×10^11 | - | Ω | DC500V, 40 ~ 60% RH |
    悬浮电容 | - | 0.6 | 1 | pF | V=0, f=1MHz |
    截止频率 | 1 | - | 6 | kHz | VCE=5V, IC=2mA, RL=100Ω, -3dB |
    | 响应时间 | 上升时间 | - | 60 | 300 | µs | VCE=2V, IC=10mA, RL=100Ω |
    下降时间 | - | 53 | 250 | µs |

    3. 产品特点和优势


    LTV-355T光耦合器具有多项优势:
    - 电流传输比高:最小电流传输比(CTR)为600%,在低驱动电流条件下表现优异。
    - 隔离电压高:高达3750Vrms的隔离电压,确保电气安全。
    - 小体积设计:采用扁平封装技术,适合高密度封装。
    - ESD防护强:能够承受高静电放电,确保设备稳定运行。
    - 符合RoHS标准:所有材料均符合欧盟RoHS指令要求。

    4. 应用案例和使用建议


    应用案例:
    LTV-355T系列光耦合器广泛应用于以下领域:
    - 自动化控制系统:在PLC系统中实现高效的数据隔离传输。
    - 测量仪器:提高测量精度和可靠性。
    - 高密度封装的混合基板:在复杂电路中提供良好的信号隔离和保护。
    使用建议:
    - 确保合适的焊接温度:参考第6节的焊接温度曲线进行焊接,以防止过热损伤。
    - 注意引脚方向:确保正确的引脚排列和焊接方向,避免反接导致损坏。
    - 保持适当的工作环境:工作温度范围为-55℃至+110℃,确保在极端环境下仍能正常工作。

    5. 兼容性和支持


    LTV-355T系列光耦合器与各种自动化控制系统的集成简便,其双通道模具技术有助于提升系统的整体稳定性。同时,LITE-ON公司提供了完善的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何处理焊接过程中的过热问题?
    - A: 严格按照焊接温度曲线操作,不超过规定的峰值温度(260℃),并控制焊接次数不超过三次。
    - Q: 在高温环境中工作时,如何保证其稳定性?
    - A: 确保其工作温度不超过规定上限(+110℃),并采取适当的散热措施。

    7. 总结和推荐


    LTV-355T系列光耦合器以其高性能和可靠性在自动化控制和测量仪器等领域具有显著优势。其高电流传输比、高隔离电压、小体积以及优良的ESD防护使其在市场上具备较强的竞争力。因此,对于需要高效、安全的信号隔离传输的应用场景,LTV-355T系列是一个值得推荐的选择。

LTV-355T-A参数

参数
数据速率 -
通道数量 1
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTV-355T-A数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 LTV-355T-A LTV-355T-A数据手册

LTV-355T-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.4872
9000+ ¥ 0.4626
30000+ ¥ 0.446
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1461.6
直接购买
加入购物车
