LTV-814M

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 1 DIP-4 通孔安装 4.6mm*6.5mm*3.5mm
供应商型号: LTV-814M DIP-4
供应商: 国内现货
标准整包数: 100

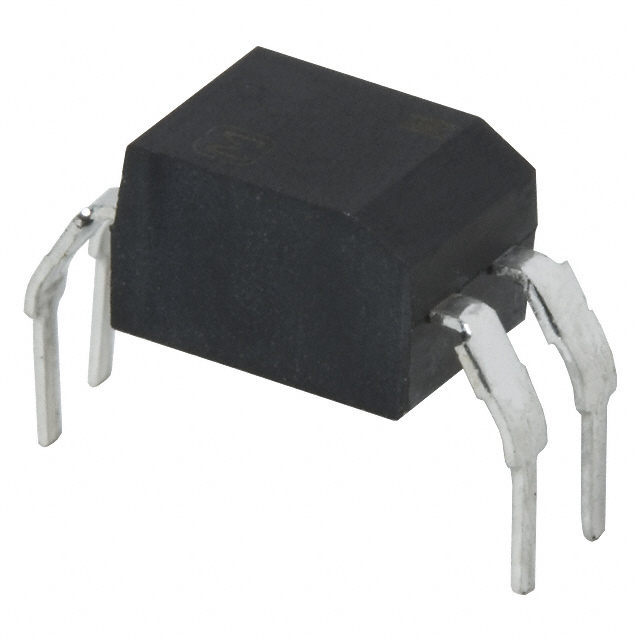

LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LTV-814M

LTV-814M概述

    光电耦合器(光电隔离器)——LTV-8x4系列

    产品简介


    光电耦合器(光电隔离器)是利用光信号来传输电信号的电子元器件,常用于提高电气安全性和电路间的电磁兼容性。LTV-8x4系列光电耦合器由Lite-On Technology Corp.生产,包括LTV-814(单通道)、LTV-824(双通道)和LTV-844(四通道)三种型号,适用于高密度安装的混合基板、可编程控制器等多种应用场景。

    技术参数


    以下是LTV-8x4系列光电耦合器的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 输入正向电流 | -50 | ±1 | 50 | mA
    | 输出集电极-发射极电压 | 35 V | 集电极电流 IC=0.1mA, 正向电流 IF=0 |
    | 输出集电极电流 | 0.2 3 | mA | 正向电流 IF=±1mA, 集电极-发射极电压 VCE=5V |
    | 电流转移比(CTR) | 20 300 | % | 正向电流 IF=±1mA, 集电极-发射极电压 VCE=5V |
    | 隔离电阻 | 5E10 | 1E11 Ω | 直流500V,40%-60%相对湿度 |
    其他关键参数包括响应时间、工作温度范围(LTV-824/844:-30℃至+100℃,LTV-814:-50℃至+110℃),存储温度范围(-55℃至+125℃),以及焊接温度(峰值260℃)。

    产品特点和优势


    LTV-8x4系列光电耦合器的主要优势如下:
    - 高电流转移比(CTR):典型值可达300%,提供更高效的光电转换效率。
    - 高隔离电压:达到5000Vrms,确保安全可靠的电气隔离。
    - 快速响应时间:典型上升时间为4μs,下降时间为3μs,满足高速信号传输需求。
    - 多种封装选择:提供DIP、宽间距和表面贴装等多种封装形式,适应不同的应用场景。
    - 安全性认证:通过UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5)、CSA CA5A、Nordic Safety (FIMKO/NEMKO/SEMKO/DEMKO)等认证。

    应用案例和使用建议


    LTV-8x4系列光电耦合器广泛应用于需要高密度安装的混合基板和可编程控制器。例如,在电力系统中,可以用于电气隔离,防止强电和弱电之间的干扰;在通讯设备中,可以用于信号隔离,确保信号的纯净度。对于用户来说,正确的安装和调试非常重要。在焊接时,应遵循制造商的推荐温度曲线进行回流焊、波峰焊或手工焊接,以确保最佳性能和可靠性。

    兼容性和支持


    LTV-8x4系列光电耦合器设计为与各种电子元件和设备兼容,具有良好的互操作性。此外,Lite-On Technology Corp.提供全面的技术支持和售后服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及其解决方案:
    - 问题1:无法正确识别光电耦合器的工作状态。
    - 解决方案:检查接线是否正确,确保电源电压和输入电流符合要求。
    - 问题2:光电耦合器发热严重。
    - 解决方案:确认负载阻抗匹配,检查散热措施是否到位,必要时增加散热片或风扇。
    - 问题3:光电耦合器响应时间不符合预期。
    - 解决方案:检查外部负载阻抗,调整负载阻抗到合适值,确保符合推荐值。

    总结和推荐


    综上所述,LTV-8x4系列光电耦合器凭借其高电流转移比、高隔离电压、快速响应时间和丰富的封装选择,成为市场上非常有竞争力的产品。尤其适用于需要高密度安装和安全隔离的应用场景。强烈推荐在需要高性能光电隔离的场合使用此系列产品。

LTV-814M参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*3.5mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTV-814M数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 LTV-814M LTV-814M数据手册

LTV-814M封装设计

查看详情并下载
Symbol
Footprint
3D Model
