首页  >  产品百科  >  LTST-S110KSKT

LTST-S110KSKT

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 589nm@20mA 130° 2.1V 20mA 带圆顶,矩形 透明 无色,黄色 1206 标准安装,贴片安装 1.5mm(高度)
供应商型号: LTST-S110KSKT 1206
供应商: 国内现货
标准整包数: 15000
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTST-S110KSKT

LTST-S110KSKT概述


    产品简介

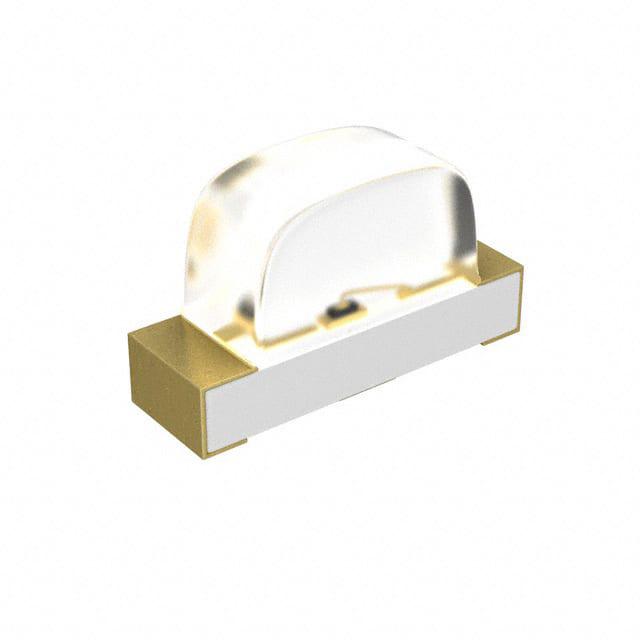

    LTST-S110KSKT SMD LED
    LITE-ON Technology Corp.生产的LTST-S110KSKT是一款表面贴装(SMD)LED灯。这些LED适用于自动化PC板装配和空间敏感型应用。由于其小型化设计和特殊配置,它们广泛应用于多种电子产品中,包括无绳电话、手机、笔记本电脑、网络系统、家用电器以及室内指示牌应用。此款SMD LED因其小巧、高效能的特点而受到市场的青睐。

    技术参数


    - 封装尺寸:8mm带盘装于7英寸直径卷盘上。
    - 功率耗散:62.5 mW
    - 峰值正向电流:60 mA(1/10占空比,0.1ms脉冲宽度)
    - 连续正向电流:25 mA
    - 反向电压:5 V
    - 工作温度范围:-30°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 红外焊接条件:260°C持续10秒
    - 发光强度:45.0 mcd 至 180.0 mcd(正向电流为20mA时)
    - 视场角:130°
    - 峰值发射波长:588 nm
    - 主波长:584.5 nm至594.5 nm(正向电流为20mA时)
    - 半宽谱线:15 nm
    - 正向电压:1.9 V 至 2.3 V(正向电流为20mA时)

    产品特点和优势


    - 环保合规:符合ROHS标准。
    - 独特的芯片结构:采用侧视芯片LED并带有锡镀层,提高可靠性。
    - 超高亮度:采用AlInGaP芯片,提供极高亮度输出。
    - 兼容性:符合EIA标准,适合自动放置设备,并且可兼容红外回流焊接工艺。
    - 包装方式:在8mm带盘上以7英寸直径卷盘形式包装,便于自动化生产线使用。

    应用案例和使用建议


    LTST-S110KSKT广泛应用于通信设备、办公自动化设备、家用电器及工业设备。具体应用包括键盘背光、状态指示、微显示器及信号符号照明等。
    使用建议:
    1. 在焊接过程中,确保焊锡条件符合标准要求,避免过高的焊接温度对LED造成损坏。
    2. 清洁LED时,可以使用乙醇或异丙醇进行浸洗处理,以确保LED的光学性能不受损害。
    3. 操作时要采取静电防护措施,如佩戴防静电腕带或手套,确保所有设备和机械均接地良好,防止静电损伤。

    兼容性和支持


    - 兼容性:LTST-S110KSKT兼容大多数自动装配设备和红外回流焊接工艺。
    - 厂商支持:LITE-ON提供详尽的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方法 |

    | LED在低电流时无法点亮 | 检查正向电压(Vf)是否大于2.0V@0.1mA(AlInGaP产品);检查电路连接是否正确。 |
    | 高反向漏电流 | 确认电路是否有短路情况,并检查Vf值是否正常。 |

    总结和推荐


    总结:
    LTST-S110KSKT是一款高性能的SMD LED,具有出色的发光效率、良好的温度适应性和广泛的适用性。其独特的侧视芯片设计和锡镀层提升了整体性能和可靠性。
    推荐:
    鉴于其优异的技术特性和广泛的应用场景,我们强烈推荐LTST-S110KSKT用于需要高亮度、小型化和自动化装配的各类电子产品中。

LTST-S110KSKT参数

参数
测试电流 20mA
显示颜色 无色,黄色
视角 130°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 带圆顶,矩形
波长 589nm@20mA
长*宽*高 1.5mm(高度)
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTST-S110KSKT数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTST-S110KSKT LTST-S110KSKT数据手册

LTST-S110KSKT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.2668
30000+ ¥ 0.2588
45000+ ¥ 0.2444
库存: 150000
起订量: 15000 增量: 0
交货地:
最小起订量为:15000
合计: ¥ 4002
