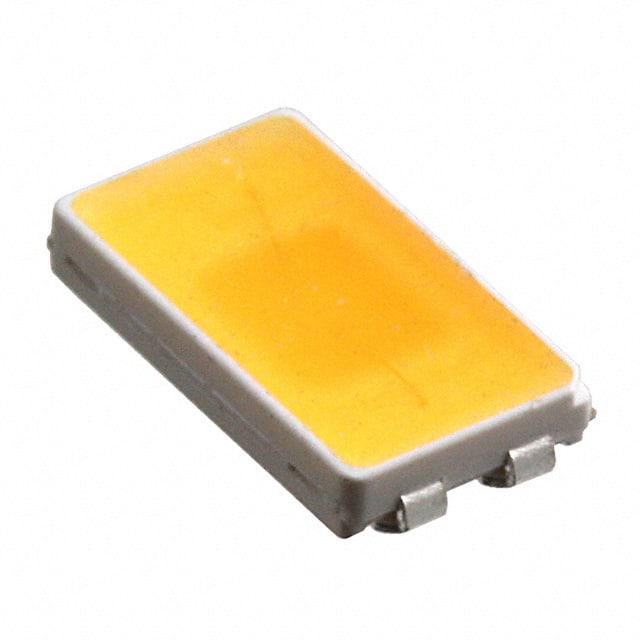

LTW-Z5630SZL65

产品分类: 发光二极管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 6.5μm(K) 120° 3.2V 120mA 矩形 有色 冷色 5630 贴片安装 5.3mm*3mm*1.1mm
供应商型号: UA-LTW-Z5630SZL65
供应商: 海外现货
标准整包数: 3000
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LTW-Z5630SZL65

LTW-Z5630SZL65概述

    电子元器件产品技术手册:LITE-ON LTW-Z5630SZL65 LED

    产品简介


    LITE-ON Technology Corporation生产的LTW-Z5630SZL65是一款表面贴装(SMD)发光二极管(LED),主要用于普通电子设备(如办公设备、通信设备和家用电器)。该产品采用EIA标准封装,能够与自动放置设备兼容,并且支持红外回流焊和蒸汽相回流焊工艺。同时,它符合绿色产品和无铅要求(根据RoHS标准)。

    技术参数


    - 绝对最大额定值:
    - 功率耗散:576 mW
    - 连续正向电流:150 mA
    - 工作温度范围:-40℃至+80℃
    - 存储温度范围:-40℃至+100℃
    - 结温:≤115℃
    - 电光特性:
    - 正向电压:3.0V至3.6V
    - 光通量:32.5 lm 至 49.5 lm
    - 反向电流:最大100 μA
    - 视角:120°
    - 色度坐标(x,y):典型值分别为0.312 和 0.328
    - 光效:107 lm/W
    - 相关色温:6500K
    - 显色指数:最小值为80

    产品特点和优势


    LTW-Z5630SZL65 LED具备以下显著优势:
    - 与红外和蒸汽相回流焊工艺兼容,便于大批量生产。
    - 环保设计,符合RoHS标准,适用于绿色电子产品。
    - 高可靠性,具有良好的温度稳定性和高功率密度。
    - 能够在广泛的温度范围内稳定工作,确保长期可靠的性能表现。

    应用案例和使用建议


    - 应用场景:这款LED广泛应用于办公室设备、通信设备、家庭电器等领域,尤其适用于需要明亮光线的应用场景。
    - 使用建议:在使用过程中应注意避免静电损害。建议使用防静电手环或手套来处理LED。同时,由于LED属于电流驱动型设备,应在驱动电路中加入限流电阻以确保均匀亮度。

    兼容性和支持


    LTW-Z5630SZL65 LED与常见的焊接工艺兼容,包括红外回流焊和蒸汽相回流焊。此外,Liteon公司提供了详细的使用指南和技术支持服务,确保客户在使用过程中的顺利操作和长期稳定性。

    常见问题与解决方案


    - 问题:LED在低电流时无法点亮。
    - 解决方法:检查并确保LED的正负极连接正确,同时确认驱动电路中的限流电阻值是否合适。
    - 问题:LED的光通量下降明显。
    - 解决方法:检查LED的工作温度是否过高,必要时采取散热措施。

    总结和推荐


    总体而言,LTW-Z5630SZL65 LED凭借其优良的电光特性、高可靠性以及广泛的适用范围,是一个值得推荐的产品。它不仅适合各类普通电子设备的应用,而且在需要高可靠性的关键场合也有出色的表现。对于需要高性能LED解决方案的工程师和设计师来说,这是一个不容错过的选择。

LTW-Z5630SZL65参数

参数
视角 120°
透镜类型 有色
Vf-正向电压 3.2V
透镜形状 矩形
波长 6.5μm(K)
测试电流 120mA
显示颜色 冷色
长*宽*高 5.3mm*3mm*1.1mm
通用封装 5630
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTW-Z5630SZL65数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 发光二极管 LITE-ON TECHNOLOGY/台湾光宝科技 LTW-Z5630SZL65 LTW-Z5630SZL65数据手册

LTW-Z5630SZL65封装设计

查看详情并下载
Symbol
Footprint
3D Model
