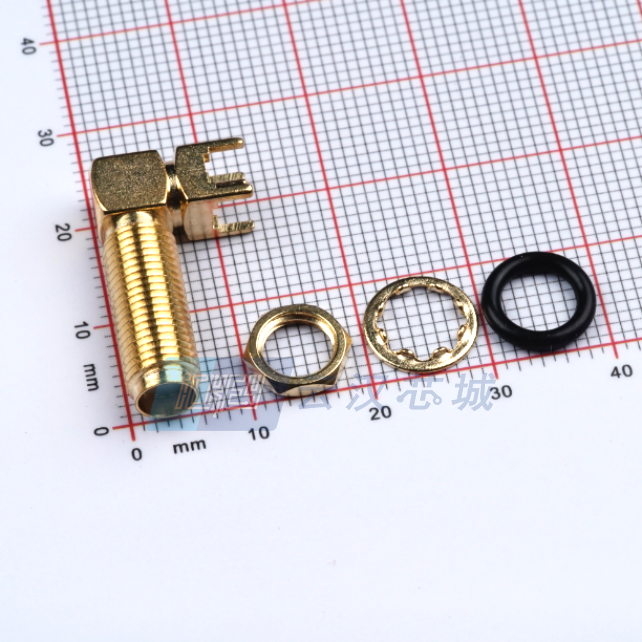

KH-SMA-KWE17-G

产品分类: 同轴连接器(RF)
产品描述: 内孔,板端 1 50Ω 板安装,贴片安装
供应商型号: 26M-KH-SMA-KWE17-G
供应商: 云汉优选
标准整包数: 1
KINGHELM/深圳金航标电子 同轴连接器(RF) KH-SMA-KWE17-G

KH-SMA-KWE17-G概述

    SMA-KWE17 牙高频接头 内孔 —— 产品技术手册

    产品简介


    SMA-KWE17 牙高频接头内孔是一种高可靠性的射频连接器,广泛应用于无线通信、雷达系统、测试设备和航空航天等领域。其独特的设计使其能够在高频环境下提供卓越的性能,是高性能射频传输的理想选择。

    技术参数


    - 电气特性
    - 特性阻抗(Characteristic impedance): 50Ω
    - 使用频率范围(Rated frequency range): 0~18GHz
    - 接触电阻(Contact resistance): 内导体≤ 3mΩ 外导体≤2mΩ
    - 耐电压(Dielectric withstanding voltage): 1000VRMS
    - 额定电压(Voltage rating): 335 VRMS
    - 绝缘电阻(Insulation resistance): ≥ 5000MΩ
    - 机械特性
    - 内导体分离力(Inner conductor separating force): ≥0.28N
    - 机械寿命(Durability): 500 次
    - 材料及表面处理
    - 中心接触件(Contact)
    - 材料(Material): 铜合金
    - 表面处理(Surface treatment): 镀金
    - 生产工艺(Workmanship): 机械加工
    - 壳体零件(Shell)
    - 材料(Material): 铜合金
    - 表面处理(Surface treatment): 镍上镀金
    - 生产工艺(Workmanship): 机械加工
    - 绝缘体(Insulator)
    - 材料(Material): 聚四氟乙烯
    - 生产工艺(Workmanship): 机械加工
    - 工作环境
    - 极限温度(Temperature Range): -55℃~+155℃
    - 冲击(Shock): 500 m/s²
    - 振动(Vibration): 10~2000Hz ,10m/s²

    产品特点和优势


    SMA-KWE17 牙高频接头内孔具有以下几个显著的特点和优势:
    - 高频特性:在0~18GHz的频率范围内表现出色,能够满足现代通信系统对高频传输的要求。
    - 高可靠性:通过了严格的耐电压和接触电阻测试,确保在极端条件下依然保持稳定性能。
    - 机械耐用性:机械寿命达到500次,保证了长期使用的可靠性。
    - 环境适应性:能在-55℃至+155℃的温度范围内工作,适用于多种恶劣环境。

    应用案例和使用建议


    - 应用案例
    - 无线通信设备:用于信号传输,确保高频信号的高效传递。
    - 测试设备:在实验室环境中进行高精度测量,提供可靠的连接接口。
    - 航空航天领域:用于卫星通讯系统,保证在极端环境下的稳定运行。
    - 使用建议
    - 在高温环境下使用时,确保连接器周围没有热源干扰,避免过热导致性能下降。
    - 安装过程中需注意操作规范,避免过度弯曲或施加外力导致损坏。


    兼容性和支持


    - 兼容性
    - SMA-KWE17 牙高频接头内孔与市面上主流的SMA连接器相兼容,方便与其他设备无缝对接。
    - 支持
    - 深圳市金航标电子有限公司为客户提供全方位的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接头是否正确安装并清洁接触面,必要时更换新的接头。
    - 问题2:无法承受高电压
    - 解决方案:确认所用电源电压不超过额定值,同时检查绝缘层是否有破损。

    总结和推荐


    SMA-KWE17 牙高频接头内孔凭借其出色的电气特性和高可靠性,在高频传输领域表现优异,适用于各种严苛的应用环境。其广泛的兼容性和深圳市金航标电子有限公司提供的优质服务,使得这款产品在市场上具备很强的竞争力。我们强烈推荐该产品用于需要高可靠性高频传输的场合。

KH-SMA-KWE17-G参数

参数
最大频率 -
紧固类型 -
端口数 1
触头端接 -
类型 内孔,板端
阻抗 50Ω
外壳颜色 -
安装方式 板安装,贴片安装

KH-SMA-KWE17-G厂商介绍

Kinghelm公司是一家高科技企业,专注于研发和生产先进的工业自动化和智能制造解决方案。公司主营产品包括工业机器人、自动化装配线、智能仓储系统和精密测量设备等。这些产品广泛应用于汽车制造、3C电子、****、医疗器械等多个领域。

Kinghelm的优势在于其强大的研发能力和创新精神。公司拥有一支由行业专家和工程师组成的研发团队,不断推出具有竞争力的新产品。此外,Kinghelm还与多家国际知名企业建立了战略合作关系,共享资源和技术,为客户提供定制化的解决方案。公司始终坚持以客户为中心,提供全方位的技术支持和售后服务,赢得了广泛的市场认可和客户信赖。

KH-SMA-KWE17-G数据手册

厂牌 PDF简要描述 下载
KINGHELM/深圳金航标电子 同轴连接器(RF) KINGHELM/深圳金航标电子 KH-SMA-KWE17-G KH-SMA-KWE17-G数据手册

KH-SMA-KWE17-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.0991
10+ ¥ 4.1355
100+ ¥ 3.2489
1000+ ¥ 3.08
库存: 570
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 5.09
