KH-BNC50-3511

产品分类: 同轴连接器(RF)
产品描述: 内孔,板端 1 50Ω 板安装
供应商型号: 26M-KH-BNC50-3511
供应商: 云汉优选
标准整包数: 1
KINGHELM/深圳金航标电子 同轴连接器(RF) KH-BNC50-3511

KH-BNC50-3511概述

    电子元器件产品技术手册

    1. 产品简介

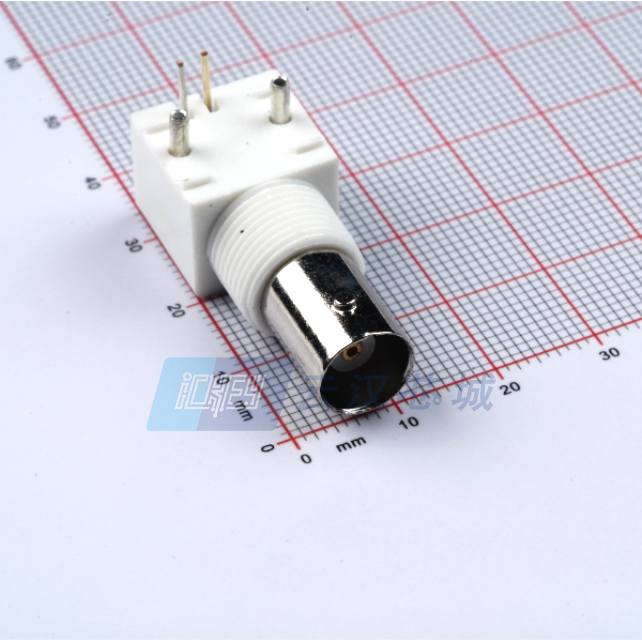

    本产品为KH-BNC50-3511 BNC白线连接器(12.5mm),主要应用于高频信号传输、视频传输、通信设备、测试仪器等领域。BNC连接器以其优异的高频传输性能和便捷的连接方式,被广泛用于各类电子设备的接口连接。

    2. 技术参数


    - 阻抗: 50欧姆
    - 频率范围: DC至3GHz
    - 驻波比(VSWR): ≤1.3
    - 工作电压: 500Vrms@海平面
    - 绝缘电阻: ≥5000欧姆
    - 温度范围: -55℃至+155℃
    - 相对湿度: ≤95% (40℃±2℃)
    - 耐腐蚀性: 80-120μ英寸镍镀层,1微英寸金镀层
    - 尺寸: 见下表
    | 部件名称 | 材料 | 规格 | 表面处理 |
    ||
    | 主体 | 铁 | - | 白色 |
    | 中心触点 | 黄铜 | - | 镍镀层80-120μ英寸,金镀层1μ英寸 |
    | 绝缘体 | POM | - | 白色 |
    | 引脚 | 铁 | - | 镍镀层80-120μ英寸 |
    | 固定脚座 | PBT | - | 白色 |
    | 垫圈 | 黄铜 | - | 镍镀层80-120μ英寸 |
    | 六角螺母 | 黄铜 | - | 镍镀层80-120μ英寸 |

    3. 产品特点和优势


    KH-BNC50-3511具有以下几个显著特点和优势:
    - 高可靠性: 在宽广的温度范围内仍能保持良好的性能。
    - 高频性能好: 频率响应高达3GHz,适合高频率应用。
    - 耐用性强: 采用优质的材料和表面处理工艺,延长使用寿命。
    - 易于安装: 设计合理,便于安装和维护。

    4. 应用案例和使用建议


    KH-BNC50-3511可用于多种设备和系统中,例如:
    - 视频传输: 适用于高清电视、监视器等视频信号传输。
    - 通信设备: 在射频通信设备中传输高速数据。
    - 测试仪器: 用于各类测试设备的信号输入输出端口。
    使用建议:
    - 在高温环境下使用时,确保连接器的工作温度不超过155℃。
    - 使用前检查所有连接部件是否完整无损。
    - 确保正确的连接方向以避免损坏。

    5. 兼容性和支持


    KH-BNC50-3511可与其他标准BNC连接器兼容,方便替换和升级。制造商深圳市金航标电子有限公司提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。官方网站为www.bds666.com,联系电话:0755-83044319。

    6. 常见问题与解决方案


    - 问题1: 连接器接触不良。
    - 解决办法: 确认中心触点和主体之间是否有良好的接触,必要时重新安装或更换新的连接器。
    - 问题2: 高温环境下性能下降。
    - 解决办法: 降低使用环境温度或选择其他更耐高温的连接器型号。
    - 问题3: 绝缘电阻低。
    - 解决办法: 检查绝缘体是否有损伤,如有需要更换新的绝缘体。

    7. 总结和推荐


    KH-BNC50-3511是一款高性能的BNC连接器,适用于多种高频信号传输和视频传输应用。它在可靠性和耐用性方面表现出色,是许多电子设备的理想选择。根据上述分析,强烈推荐在高频传输和视频传输应用中使用该产品。

KH-BNC50-3511参数

参数
外壳颜色 -
最大频率 -
紧固类型 -
端口数 1
触头端接 -
类型 内孔,板端
阻抗 50Ω
安装方式 板安装

KH-BNC50-3511厂商介绍

Kinghelm公司是一家高科技企业,专注于研发和生产先进的工业自动化和智能制造解决方案。公司主营产品包括工业机器人、自动化装配线、智能仓储系统和精密测量设备等。这些产品广泛应用于汽车制造、3C电子、****、医疗器械等多个领域。

Kinghelm的优势在于其强大的研发能力和创新精神。公司拥有一支由行业专家和工程师组成的研发团队,不断推出具有竞争力的新产品。此外,Kinghelm还与多家国际知名企业建立了战略合作关系,共享资源和技术,为客户提供定制化的解决方案。公司始终坚持以客户为中心,提供全方位的技术支持和售后服务,赢得了广泛的市场认可和客户信赖。

KH-BNC50-3511数据手册

厂牌 PDF简要描述 下载
KINGHELM/深圳金航标电子 同轴连接器(RF) KINGHELM/深圳金航标电子 KH-BNC50-3511 KH-BNC50-3511数据手册

KH-BNC50-3511封装设计

查看详情并下载
Symbol
Footprint
3D Model
