E78-30A

产品分类: 限位开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 联锁开关, 双刀双掷触点配置, 按钮式类型, 触点额定电流 100 mA @ 125 V 交流
供应商型号: 7064133
供应商: 海外现货
标准整包数: 1

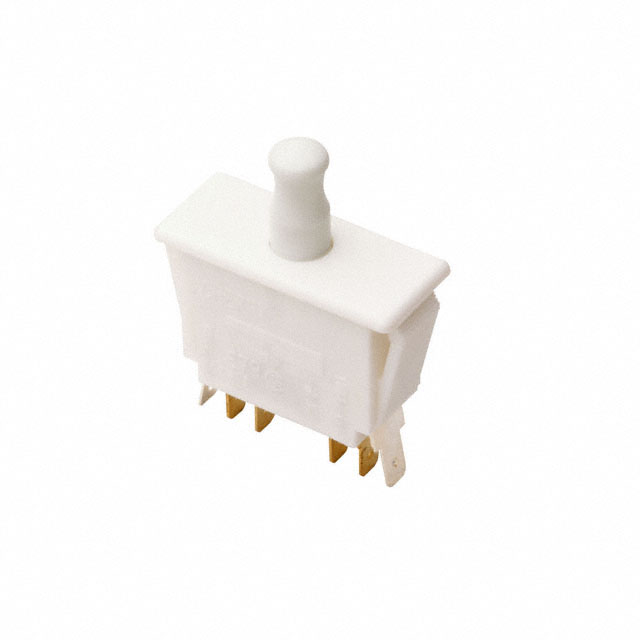

ZF FRIEDRICHSHAFEN 限位开关 E78-30A

E78-30A概述

    PANEL MOUNT PUSHBUTTON — SINGLE & DOUBLE POLE ESeries

    产品简介


    PANEL MOUNT PUSHBUTTON — SINGLE & DOUBLE POLE ESeries 是一款专为工业应用设计的面板安装按钮开关。这款开关采用了热塑性材料制造的按钮和外壳,配以不锈钢弹簧和铜合金刀片,确保了高耐用性和可靠性。它具备单极和双极版本,可以应用于各种场合,如机械设备控制、工业自动化系统等。

    技术参数


    - 电气参数
    - 温度范围:-40°C 至 +85°C
    - 阻燃等级:UL94V-0
    - 电流额定值:
    - E65:16A, 125/250VAC;1/3HP, 125/250VAC
    - E/F68: 0.1(0.05)A, 125VAC; 0.1A, 125VAC
    - E/F69: 10(4)A, 250VAC; 10A, 125/250VAC; 1/3HP, 125/250VAC
    - E/F77: 0.1(0.05)A, 125VAC; 0.1A, 125VAC; 10A, 1/3HP, 125/250VAC
    - E/F78: 0.1(0.05)A, 125VAC; 0.1A, 125VAC
    - E/F79: 10(4)A, 250VAC; 10A, 125/250VAC; 1/3HP, 125/250VAC
    - E75: 16A, 125/250VAC; 1/3HP, 125/250VAC
    - 电气寿命(根据VDE/UL标准):
    - E/F68: 50,000 次操作(UL)
    - E/F69: 50,000 次操作(UL)
    - E/F77: 50,000 次操作(UL)
    - E/F78: 50,000 次操作(UL)
    - E/F79: 50,000 次操作(UL)
    - E75: 50,000 次操作(UL)
    - 机械参数
    - 动作形式:瞬时动作、推拉复位、欺诈锁定
    - 瞬时行程:0.125 英寸(3.18 mm)
    - 最大行程:0.520 英寸(13.21 mm)
    - 操作力:285 克(12.70 克/毫米)

    产品特点和优势


    - 多功能选择:提供了瞬时动作、推拉复位和欺诈锁定等多种动作模式的选择。
    - 快速安装:采用插接式面板安装方式,便于快速安装和维护。
    - 长寿命:采用高弹力弹簧和快动机构,确保了长久的使用寿命。
    - 认证齐全:多种认证选项,如VDE和UL认证,提升了安全性和合规性。
    - 材料选择多样:提供国际版本,符合不同地区的安全标准要求。

    应用案例和使用建议


    - 应用案例:
    - 工业控制面板
    - 自动化设备
    - 机械设备
    - 使用建议:
    - 在安装时,确保面板切割尺寸正确,以确保按钮能够平稳安装。
    - 选择合适的电气额定值,以确保在应用中不会过载。
    - 使用欺诈锁定模式时,确保操作者了解锁定机制,防止误操作导致的安全隐患。

    兼容性和支持


    - 兼容性:
    - 该系列开关支持单极和双极版本,适用于不同的电路需求。
    - 提供国际版本,满足不同地区的安全标准要求。
    - 支持和维护:
    - 厂家提供详尽的技术文档和支持服务,以帮助客户进行正确的安装和维护。

    常见问题与解决方案


    - Q: 如何更换辅助按钮?
    - A: 辅助按钮需要特殊的安装轴,请咨询厂家获取合适的辅助按钮。
    - Q: 如何正确安装?
    - A: 确保面板切割尺寸正确,安装时要按照技术手册中的详细步骤操作。
    - Q: 如何选择合适的电流额定值?
    - A: 根据实际负载需求选择合适的电流额定值,以确保开关的稳定运行。

    总结和推荐


    总体来看,PANEL MOUNT PUSHBUTTON — SINGLE & DOUBLE POLE ESeries 是一款可靠且多功能的面板安装按钮开关,适合各种工业应用场景。它的多种动作模式、长寿命和高质量的材料选择使其在市场上具有较强的竞争力。此外,制造商提供的技术支持和服务也是产品的一大亮点。因此,对于需要高效、可靠控制系统的工业应用,强烈推荐使用这款开关。

E78-30A参数

参数
机械寿命 -
最小行程 2.54mm
操作力 7.57N
开关功能 On-Mom
开关配置 DPDT
执行器角度 -
电流额定值 100mA
电气寿命 -
长*宽*高 39.88mm(长度)*49mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

E78-30A厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

E78-30A数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 限位开关 ZF FRIEDRICHSHAFEN E78-30A E78-30A数据手册

E78-30A封装设计

查看详情并下载
Symbol
Footprint
3D Model
