DB2CB1AA

产品分类: 限位开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 微动开关, 按钮式类型, 翼片端, 触点额定电流 10.1 A @ 250 V 交流, 单刀双掷
供应商型号:
供应商:
标准整包数: 0
ZF FRIEDRICHSHAFEN 限位开关 DB2CB1AA

DB2CB1AA概述

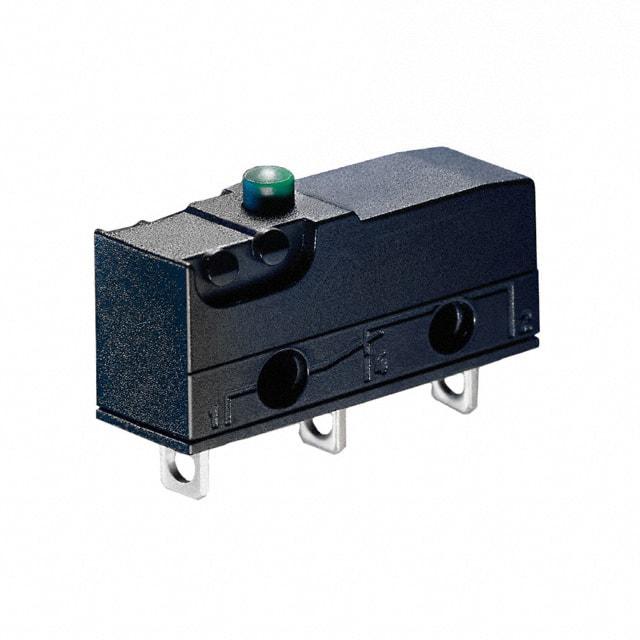

    子微型瞬动开关 — DB系列

    产品简介


    子微型瞬动开关(Subminiature Snap Switch)是一种精密开关,广泛应用于各种电子设备中,如家用电器、仪器仪表、办公设备等。DB系列是该类型的开关之一,提供单极(Single Pole)设计。它具有高重复精度、多种触点材料可选、符合RoHS标准等特点,满足各类工业和商业应用的需求。

    技术参数


    - 工作温度范围:最高可达120°C
    - 电气特性:
    - 触点额定电流(EN61058/UL1054):
    - 1: 6 A, 250 VAC; 0.1 A, 80 VDC
    - 2: 10 (1.5) A, 250 VAC; 0.1 A, 80 VDC
    - 3: 0.1 A, 250 VAC; 0.1 A, 80 VDC
    - 4: 4 A, 250 VAC
    - 5: 1 A, 250 VAC
    - 6: 6 A, 250 VAC
    - 7: 10 (1.5) A, 250 VAC
    - UL认证文件号:E314201
    - 机械特性:
    - 触点间隙:<3mm
    - 操作力:70 – 280 cN(视型号而定)
    - 总行程:1.6mm
    - 操作寿命(典型值):高达15,000,000次操作
    - 材料特性:
    - 基座:PET(UL 94 V-0)
    - 盖子:PBT(UL 94 V-0),PET(UL 94 V-0)
    - 触头:AgSnO2, AgNi, AuAgPt(交叉点)
    - 端子:CuZn(镀银)
    - 辅助动作器:不锈钢或塑料
    - 环境特性:
    - 工作温度范围:-40°C 至 85°C/120°C
    - 防护等级:IP50

    产品特点和优势


    DB系列子微型瞬动开关具有以下显著特点:
    - 高重复精度:确保长期稳定运行。
    - 多种触点材料选择:可根据应用需求定制。
    - 操作温度范围广:适应高温环境(最高可达120°C)。
    - 长寿命:机械寿命高达15,000,000次操作。
    - 辅助动作器可选:方便灵活安装和维护。
    - 符合RoHS标准:环保无铅,适用于环保要求严格的应用场合。

    应用案例和使用建议


    - 应用案例:
    - 家用电器控制:如洗衣机、微波炉等。
    - 工业设备:如机器人手臂、传送带控制系统。
    - 办公设备:如打印机、复印机。
    - 使用建议:
    - 在设计电路时,应考虑实际操作频率和负载大小,合理选择合适型号的开关。
    - 定期检查和清洁开关,以保证其性能和延长使用寿命。
    - 为了提高开关的防护能力,建议配合相应的防尘防水措施使用。

    兼容性和支持


    DB系列子微型瞬动开关具有良好的兼容性,可与其他通用标准电子设备和组件轻松配合。制造商提供全面的技术支持和服务,包括咨询、定制开发和售后保障,帮助用户解决各类应用中的问题。

    常见问题与解决方案


    - 问题:开关在高温环境下性能下降。
    - 解决方案:选用适用于高温环境的型号,如DB系列中的高耐温型。
    - 问题:操作频率过高导致开关寿命缩短。
    - 解决方案:根据具体应用场景调整开关的使用频率,必要时更换更高寿命的型号。
    - 问题:开关在潮湿环境中失效。
    - 解决方案:确保安装位置干燥,并采取适当的防水措施,如加装防水套件。

    总结和推荐


    DB系列子微型瞬动开关凭借其高精度、长寿命和广泛的工作温度范围,在多个行业中具有显著的优势和市场竞争力。对于需要在恶劣环境或频繁操作条件下保持稳定的场合,DB系列是理想的选择。建议在设计和选型过程中充分考虑这些特性,以获得最佳应用效果。
    综上所述,DB系列子微型瞬动开关是一款值得推荐的高性能产品,适用于多种严苛的应用场景。

DB2CB1AA参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 10.1A
电气寿命 6000Cycles
机械寿命 10000000Cycles
最小行程 600μm
操作力 2.5N
开关功能 On-Mom
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

DB2CB1AA厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

DB2CB1AA数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 限位开关 ZF FRIEDRICHSHAFEN DB2CB1AA DB2CB1AA数据手册

DB2CB1AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
