首页  >  产品百科  >  GPTCNH01

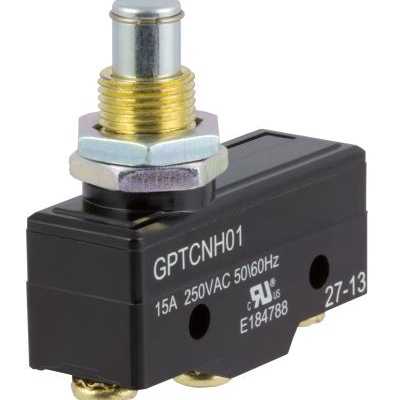

GPTCNH01

产品分类: 限位开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 微动开关, 柱塞类型, 螺丝端, 触点额定电流 15 @ 250 V 交流 A, 单刀双掷
供应商型号: 517527
供应商: 海外现货
标准整包数: 1
ZF FRIEDRICHSHAFEN 限位开关 GPTCNH01

GPTCNH01概述

    GPSeries Heavy-Duty Snap Action Switches 技术手册

    1. 产品简介


    GPSeries重型快速响应开关是一种广泛应用于各种工业和消费电子产品中的关键组件。该系列产品提供了一种可靠的切换机制,具有小行程差分、长寿命机械寿命以及广泛的致动器选项。它们适用于需要高电流承载能力和良好耐久性的场合,如家用电器、工业自动化、控制系统等领域。

    2. 技术参数


    - 基本电气规格:
    - 开关系列UL1054认证
    - GPB 20A, 1HP, 125VAC;20A, 2HP, 250VAC;.5A, 125VDC;.25A, 250VDC
    - GPC 15A, 1/8HP, 125VAC;15A, 1/4HP, 250VAC;.5A, 125VDC;.25A, 250VDC
    - 电气性能:
    - 最大工作电流:20A
    - 最初接触电阻:15mΩ最大
    - 额定电压:125VAC, 250VAC, 125VDC, 250VDC
    - 绝缘电阻:100MΩ最小(500VDC)
    - 物理特性:
    - 行程差分:超小型化(0.016英寸至1.094英寸)
    - 机械寿命:100万次循环
    - 工作温度范围:-20°C至+85°C
    - 外壳材质:酚醛树脂
    - 活动杠杆:不锈钢

    3. 产品特点和优势


    - 独特的技术规格:提供多种操作力、预行距离和过行程的选择,确保了在不同应用环境下的灵活性和可靠性。
    - 卓越的耐用性:通过严格的测试验证,具有百万级的机械使用寿命,适用于频繁开关的应用场景。
    - 安全可靠的电气连接:采用镀银金触点,确保了长寿命和低电阻。
    - 宽泛的应用范围:不同的致动器和安装方式选择,使其能够适应多种复杂的使用条件。

    4. 应用案例和使用建议


    - 家用电器:如洗衣机、冰箱等家电设备中的控制开关。
    - 工业自动化:用于制造过程中的传感器和控制器。
    - 控制系统:在各种电路板上作为关键组件。
    使用建议:
    - 在安装过程中,请严格按照产品手册的要求进行操作,特别是关于电气特性和机械安装的部分。
    - 定期检查并维护开关以确保其性能稳定,特别是在高频率使用的情况下。

    5. 兼容性和支持


    - 终端类型:螺钉终端或焊锡终端,有美制和公制尺寸可选。
    - 安装孔:提供了精确的安装孔位置,以确保正确安装。
    - 技术支持:制造商提供了详细的用户手册和技术支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q1:如何区分不同型号?
    - A1:不同型号的开关在额定电流、动作行程、操作力等方面有所不同。具体请参考产品编号和说明书中的技术参数。
    - Q2:如果出现故障怎么办?
    - A2:首先检查是否正确安装及接线无误,如有问题请参照用户手册中的故障排除部分。必要时联系厂家技术支持。

    7. 总结和推荐


    GPSeries重型快速响应开关以其高可靠性和广泛应用范围脱颖而出,特别适合于要求高电流承载能力的应用场景。综合考虑其卓越的性能和长久的使用寿命,我们强烈推荐此产品作为您项目的首选。

GPTCNH01参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 -
电气寿命 -
机械寿命 >20000000
最小行程 5.5mm
操作力 3.48N
长*宽*高 49.6mm(长度)*48.45mm(高度)
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

GPTCNH01厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

GPTCNH01数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 限位开关 ZF FRIEDRICHSHAFEN GPTCNH01 GPTCNH01数据手册

GPTCNH01封装设计

查看详情并下载
Symbol
Footprint
3D Model
