KDH3CNA1BBB

产品分类: 翘板开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 船型开关, 双刀双掷触点, 触点额定电流16 A, 开-关-开开关
供应商型号: 7064054P
供应商: 海外现货
标准整包数: 1

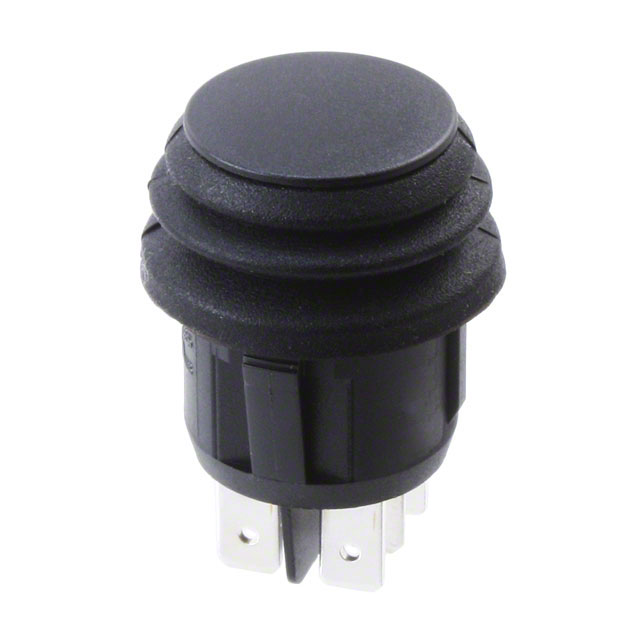

ZF FRIEDRICHSHAFEN 翘板开关 KDH3CNA1BBB

KDH3CNA1BBB概述

    银镀铜合金电子开关技术手册

    1. 产品简介


    本手册介绍了一种适用于多种应用场合的银镀铜合金电子开关,包括封闭式轻触开关和非轻触开关。该电子开关采用先进的银镀铜合金接触板和按钮设计,提供卓越的电气性能和耐用性。主要应用领域包括家用电器、工业控制设备、汽车电子、通信系统及各种需要高度可靠性的电路保护场合。

    2. 技术参数


    - 机械寿命:100,000次
    - 直流电气寿命:25,000次
    - 额定负载下的电气寿命:16A/125VAC(UL认证);10A/250VAC(UL认证)
    - 水密双极翘板开关
    - 温度范围:-25°C 至 +85°C
    - 绝缘电阻:≥10^8 欧姆(500VDC)
    - 介电强度:1500VAC 1分钟
    - 初始接触电阻:≤0.050 欧姆
    - 材料:
    - 操作机构:聚碳酸酯94V-2
    - 外壳:尼龙66 94V-2
    - 弹簧:钢
    - 接触点:银合金
    - 可动臂:镀银铜合金
    - 接线端子:镀银铜合金
    - 防水橡胶:硅胶

    3. 产品特点和优势


    - IP56防护等级:确保良好的防水防尘性能。
    - 多种版本选择:提供有灯和无灯版本,满足不同需求。
    - 插拔安装:简单易用,节省安装时间。
    - 高可靠性:出色的机械寿命和电气寿命保证长期稳定运行。

    4. 应用案例和使用建议


    - 应用案例:家用电器如微波炉、空调遥控器,工业自动化设备中的控制面板等。
    - 使用建议:在安装时,务必注意操作环境的湿度和温度,确保符合开关的工作条件。定期检查连接部分以确保良好接触。

    5. 兼容性和支持


    - 兼容性:该开关具有广泛的兼容性,能够与大多数标准接线端子和导线匹配。
    - 支持和维护:厂商提供详细的技术文档和支持服务,帮助客户解决任何可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:开关使用寿命短。
    - 解决办法:检查安装环境是否符合要求,更换损坏部件。
    - 问题2:开关无法正常工作。
    - 解决办法:确认连接线是否正确安装并检查内部接线是否松动。

    7. 总结和推荐


    该银镀铜合金电子开关凭借其优良的设计、可靠的性能和广泛的应用场景,在市场上具有较强的竞争力。其优异的电气特性和耐用性使其成为各类电路控制的理想选择。强烈推荐给对性能和质量有较高要求的用户。

KDH3CNA1BBB参数

参数
电流额定值 20A
电气寿命 6000Cycles@ UL
机械寿命 100000Cycles
开关功能 On-Off-On
指示颜色 -
开关配置 DPDT
触点样式 DPDT
长*宽*高 25.5mm(长度)*35.3mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

KDH3CNA1BBB厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

KDH3CNA1BBB数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 翘板开关 ZF FRIEDRICHSHAFEN KDH3CNA1BBB KDH3CNA1BBB数据手册

KDH3CNA1BBB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 35.52
100+ ¥ 34.4153
250+ ¥ 33.6824
500+ ¥ 32.9388
库存: 239
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1776
直接购买
