KDH3AEA2RBB

产品分类: 翘板开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 船型开关, 双刀单掷触点, 触点额定电流16 A, 开-无-关开关, 带灯
供应商型号: 7064048
供应商: 海外现货
标准整包数: 1

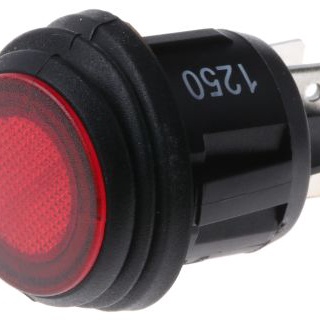

ZF FRIEDRICHSHAFEN 翘板开关 KDH3AEA2RBB

KDH3AEA2RBB概述


    产品简介


    本产品是一款高可靠性的银合金镀铜端子双极翘板开关,具有防尘防水等级IP56,适用于多种电气和自动化控制场合。该开关提供带灯和不带灯两种版本,可通过快速连接终端安装,并具备优良的机械寿命(100,000次)和直流电寿命(25,000次)。其主要由银合金接触片、硅胶防水橡胶、钢弹簧和尼龙灯座构成,可广泛应用于汽车、家电、工业控制等领域。

    技术参数


    - 电气规格
    - 开关额定负载:20A @ 14VDC,10A @ 28VDC
    - 额定交流电压:16A @ 125VAC,10A @ 250VAC
    - 开关使用寿命:
    - 机械寿命:100,000次
    - 直流电寿命:25,000次
    - 电气绝缘:1500VAC 1分钟耐压
    - 绝缘电阻:500VDC时最小值为10^8欧姆
    - 接触电阻:初始最大值为0.050欧姆
    - 工作温度范围:-25°C至+85°C
    - 材料
    - 按钮:聚碳酸酯
    - 外壳:尼龙66
    - 弹簧:钢
    - 接触:银合金
    - 可移动臂:镀银铜合金
    - 端子:镀银铜合金
    - 防水橡胶:硅胶

    产品特点和优势


    - 全封闭设计:达到IP56防护等级,有效防止灰尘和水汽侵入,增强产品耐用性。
    - 多版本选择:提供带灯和不带灯版本,适应不同应用场景。
    - 便捷安装:采用卡扣式安装方式,易于安装和拆卸。
    - 长寿命设计:具备出色的机械和电气寿命,满足严苛使用环境的需求。
    - 高可靠性:采用优质材料和严格工艺,确保长时间稳定运行。

    应用案例和使用建议


    该产品常用于各种电器设备的控制面板上,例如家用电器、工业控制设备和汽车仪表盘等。建议在设计电路时考虑开关的具体型号和电气参数,以确保安全和可靠性。特别是在高湿度环境下使用时,应特别注意保护措施,避免水分渗透影响产品性能。

    兼容性和支持


    该开关可以与各种标准电气设备和接线端子兼容,且提供标准的快速连接终端。制造商提供了全面的技术支持和售后服务,用户可以根据需要联系客服获取更多帮助。

    常见问题与解决方案


    - Q:如何判断开关是否正常工作?
    - A:可以使用万用表测量接触电阻,若接触电阻小于规定值,则开关工作正常。
    - Q:如何清洁开关表面?
    - A:使用软布轻轻擦拭开关表面,避免使用含有腐蚀性成分的清洁剂。
    - Q:开关出现接触不良怎么办?
    - A:检查开关接触部位是否有污垢或氧化物,必要时进行清洁处理或更换开关。

    总结和推荐


    总体而言,这款银合金镀铜端子双极翘板开关凭借其卓越的防护能力、长寿命和多样化的设计,在多种应用环境中表现出色。其优异的产品质量和可靠性使其成为市场上的佼佼者。我们强烈推荐该产品用于各种高要求的应用场景。

KDH3AEA2RBB参数

参数
电气寿命 6000Cycles@ UL
机械寿命 100000Cycles
开关功能 -
指示颜色 红色
开关配置 DPST
触点样式 -
电流额定值 -
长*宽*高 25.5mm(长度)*35.3mm(高度)
安装方式 面板安装

KDH3AEA2RBB厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

KDH3AEA2RBB数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 翘板开关 ZF FRIEDRICHSHAFEN KDH3AEA2RBB KDH3AEA2RBB数据手册

KDH3AEA2RBB封装设计

查看详情并下载
Symbol
Footprint
3D Model
