首页  >  产品百科  >  KTG2ANB1BBDNNN

KTG2ANB1BBDNNN

产品分类: 翘板开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 船型开关, 单刀单掷触点, 触点额定电流20 A, 开-无-关开关
供应商型号: Q-KTG2ANB1BBDNNN
供应商: 期货订购
标准整包数: 2500

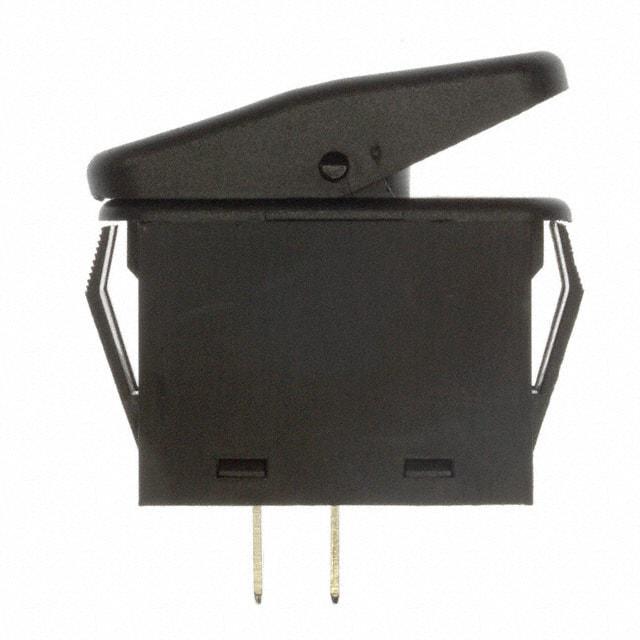

ZF FRIEDRICHSHAFEN 翘板开关 KTG2ANB1BBDNNN

KTG2ANB1BBDNNN概述

    电子元器件产品技术手册:防水轻触开关

    产品简介


    本手册介绍的是由Cherry公司生产的防水轻触开关(Waterproof Rocker Switch),型号为KT系列。这款开关具备优秀的封装特性,能够满足IP56等级的防尘防水需求。它提供有照明版本和非照明版本供用户选择,非常适合需要可靠操作和良好防护性能的应用场景,如工业控制、家电、照明系统等领域。

    技术参数


    - 外形尺寸:0.030至0.200英寸(0.75至5.00毫米)厚度
    - 电路类型:单极(Single-Pole)
    - 额定电压电流:直流电下为21A 14VDC;交流电下为10(4)A 250VAC或20A 125VAC
    - 机械寿命:可达100,000次循环
    - 电气寿命:直流电下为25,000次循环
    - 电气性能:
    - 额定负载下的电气寿命:VDE标准下为10,000次;UL标准下为6,000次
    - 温度范围:工作温度为-20°C至+85°C
    - 材料:
    - 按钮(非照明版):尼龙66加33%玻璃纤维
    - 按钮(照明版):聚碳酸酯
    - 外壳:尼龙66
    - 弹簧:镀镍钢丝
    - 接点:镀银铜合金
    - 可动臂:镀银铜合金
    - 端子:镀银铜合金
    - 绝缘性能:
    - 介电强度:1500VAC持续1分钟
    - 绝缘电阻:500VDC下不小于10^8欧姆
    - 初始接触电阻:最大0.050欧姆

    产品特点和优势


    - IP56防护等级:能够有效防止灰尘和水侵入,保证开关内部的干净与安全。
    - 多种颜色选项:不仅提供多种按钮颜色选择,还可以根据客户需求定制透镜颜色,以满足不同的设计需求。
    - 安装方便:通过嵌入式安装方式(Snap-in mounting)可轻松实现快速安装。
    - 高可靠性:100,000次机械循环寿命和25,000次电气循环寿命,确保长期稳定运行。
    - 多功能应用:适用于不同类型的电气连接端口及电压需求,既可用作开关也可以作为控制组件。

    应用案例和使用建议


    1. 工业自动化:可应用于各种自动化生产线中,作为控制面板上的开关部件,用于启动/停止机械设备。
    2. 家庭电器:可安装在家用电器上,例如空调遥控器,电视开关等。
    3. 交通工具:可以安装在汽车内部,用于灯光控制或雨刷操作。
    4. 建筑照明:可以作为智能楼宇中的照明控制系统,具有良好的耐久性和耐用性。

    兼容性和支持


    此款开关与其他电子元器件和设备具有良好的兼容性,适用于广泛的电压范围和电流负载。厂商还提供了详尽的技术支持文档和技术服务,确保客户在使用过程中遇到问题时能够得到及时的帮助。

    常见问题与解决方案


    1. 接通困难:可能是由于接触不良或积灰所致。应定期清洁接触点并检查是否有损坏。
    2. 频繁损坏:可能是因为超负荷工作导致。请严格按照手册中的电气规格使用,并考虑更换更大容量的开关。
    3. 指示灯不亮:如果是带灯版本,请检查LED驱动电路是否正常工作,或者尝试更换新的LED灯泡。

    总结和推荐


    总的来说,Cherry公司的这款防水轻触开关凭借其优异的防护能力、可靠的性能以及丰富的颜色和配置选项,在多个行业中表现出色。如果您正在寻找一款耐用且易于安装的开关产品,此款开关将是您的理想选择。我们强烈推荐使用这款产品,尤其是在需要高标准防护和长期稳定工作的场合。

KTG2ANB1BBDNNN参数

参数
开关配置 SPST
触点样式 SPST
电流额定值 21A
电气寿命 25000Cycles
机械寿命 100000Cycles
开关功能 On-Off
指示颜色 -
长*宽*高 42mm(长度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

KTG2ANB1BBDNNN厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

KTG2ANB1BBDNNN数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 翘板开关 ZF FRIEDRICHSHAFEN KTG2ANB1BBDNNN KTG2ANB1BBDNNN数据手册

KTG2ANB1BBDNNN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 2.6625 ¥ 21.8325
5000+ $ 2.425 ¥ 19.885
库存: 250000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 54581.25
直接购买
