首页  >  产品百科  >  DB3CB1LB

DB3CB1LB

产品分类: 限位开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 微动开关, 直杆类型, 快速连接端, 触点额定电流 100 mA, SP-CO
供应商型号:
供应商:
标准整包数: 0

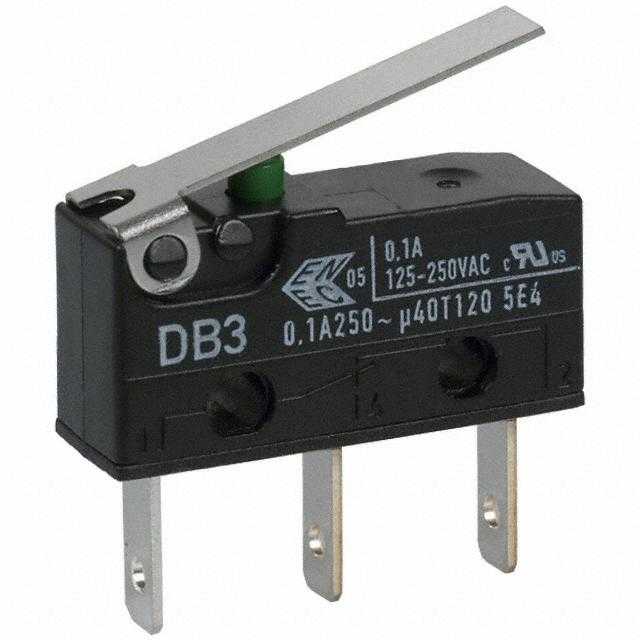

ZF FRIEDRICHSHAFEN 限位开关 DB3CB1LB

DB3CB1LB概述

    Subminiature Snap Switch: DB Series

    1. 产品简介


    Subminiature Snap Switch DB系列是一种精密开关,适用于需要高重复精度和耐用性的应用场合。该系列开关可用于操作温度高达120℃的模型,具有多种触点材料选择,符合RoHS标准,并且能够安装辅助操作部件。此外,它们提供两种不同的安装位置,使得它们可以在各种电路板配置中灵活运用。主要功能包括在各种电气环境中实现可靠的开关控制。

    2. 技术参数


    - 接触材料: AgSnO2, AgNi, AuAgPt (交叉点)
    - 额定电流和电压: 见下表(符合EN61058和UL1054标准)
    - 机械寿命: 最高达15,000,000次操作
    - 工作环境: 温度范围:-40℃到85℃/120℃;防护等级:IP50
    - 尺寸: 详细尺寸信息请参考技术手册
    - 电气规格:

    | 接触 | EN61058 | UL1054 |
    |
    | 1 | 6 A, 250 VAC; 0.1 A, 80 VDC | 5 A, 125/250 VAC; 1 A, 48 VDC |
    | 2 | 10 (1.5) A, 250 VAC; 0.1 A, 80 VDC | 10.1 A, 125/250 VAC; 1/4 HP, 125 VAC |
    | 3 | 0.1 A, 250 VAC; 0.1 A, 80 VDC | 0.1 A, 125/250 VAC |
    | 4 | 4 A, 250 VAC | 4 A, 125/250 VAC; 1 A, 48 VDC |
    | 5 | 1 A, 250 VAC | 1 A, 125/250 VAC; 1 A, 48 VDC |
    | 6 | 6 A, 250 VAC | 5 A, 125/250 VAC |
    | 7 | 10 (1.5) A, 250 VAC | 10.1 A, 125/250 VAC, 1/4 HP, 125 VAC |

    3. 产品特点和优势


    DB系列子微型按键开关的主要特点是其高重复精度和长达15,000,000次操作的机械寿命。它提供了多种触点材料选项以满足不同应用的需求,而且能够适应宽广的操作温度范围。此外,该开关符合RoHS标准,环保可靠。由于其坚固的设计和广泛的电气规格,该开关在各种严苛的应用环境中表现出色。

    4. 应用案例和使用建议


    DB系列开关广泛应用于工业自动化、消费电子和医疗设备等领域。例如,在工业自动化中,这种开关可以用于机器人的定位控制,确保在高温环境下仍能稳定运行。在消费电子中,它可以用作移动设备的电源开关,提供长寿命和高可靠性。为了确保最佳性能,建议在安装前详细阅读技术手册,了解具体型号的电气和机械规格。

    5. 兼容性和支持


    DB系列开关与其他标准电子元器件兼容,可以轻松集成到现有系统中。制造商提供了详细的安装指南和技术支持,确保客户能够正确安装和维护这些开关。如果您需要特殊定制的开关,也可以联系厂家或分销商进行定制。

    6. 常见问题与解决方案


    - 问题1: 开关在高温环境下无法正常工作。
    - 解决方案: 确认所选型号的操作温度范围,选择能够在120℃下工作的型号。
    - 问题2: 开关操作力不一致。
    - 解决方案: 检查开关是否正确安装,并确认辅助操作部件是否正确安装。
    - 问题3: 开关无法通过认证测试。
    - 解决方案: 检查产品是否符合相应的安全和质量标准,如EN61058和UL1054。

    7. 总结和推荐


    总体来说,Subminiature Snap Switch DB系列是一款高性能、高可靠性的精密开关,适用于多种严苛的应用环境。其独特的功能和优势使其在市场上具备很强的竞争力。对于需要高重复精度和长使用寿命的开关应用,强烈推荐使用DB系列子微型按键开关。

DB3CB1LB参数

参数
操作力 0.6N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 100000Cycles
机械寿命 15000000Cycles
最小行程 2mm
长*宽*高 20mm(长度)*6.45mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售

DB3CB1LB厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

DB3CB1LB数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 限位开关 ZF FRIEDRICHSHAFEN DB3CB1LB DB3CB1LB数据手册

DB3CB1LB封装设计

查看详情并下载
Symbol
Footprint
3D Model
