首页  >  产品百科  >  DB3C-A1AA

DB3C-A1AA

产品分类: 限位开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 微动开关, 按钮式类型, 焊接端, 触点额定电流 100 mA @ 30 V 直流, 单刀双掷
供应商型号: 1518966
供应商: 海外现货
标准整包数: 1

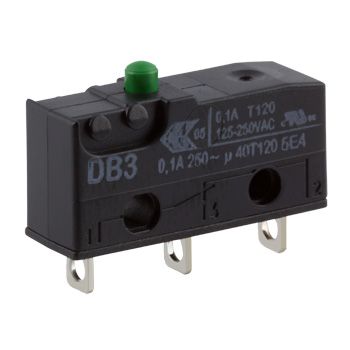

ZF FRIEDRICHSHAFEN 限位开关 DB3C-A1AA

DB3C-A1AA概述

    Subminiature Snap Switch DB Series

    1. 产品简介


    Subminiature Snap Switch DB Series 是一款精密开关,以其高重复精度和多样化的配置选项而闻名。它特别适用于需要高性能和可靠性的工业及消费电子产品。这些开关的主要功能是实现电流通断,支持单极操作,并提供多种接触材料以适应不同的应用需求。

    2. 技术参数


    以下是DB系列子微型快速开关的关键技术规格:
    | 参数 | 规格 |

    | 工作温度 | -40°C 至 85°C 或 120°C |
    | 接触材料 | AgSnO2, AgNi, AuAgPt |
    | 电气规格(EN61058 / UL1054) | 额定电流:0.1A 至 10A |
    额定电压:125VAC / 250VAC |
    功率等级:0.1HP |
    | 接触间隙 | < 3mm |
    | 操作力 | 70 - 280 cN(取决于型号) |
    | 总行程 | 1.6mm |
    | 机械寿命 | 最高达 15,000,000 次操作 |

    3. 产品特点和优势


    - 高重复精度:确保每次操作都保持一致,提高了系统的可靠性。
    - 宽温度范围:可以在极端环境下正常工作,适合严苛的工业应用。
    - 多种接触材料:提供了多种选择,可以满足不同化学环境的需求。
    - RoHS 合规:符合环保要求,易于获得认证。
    - 可扩展设计:通过各种配件(如辅助致动器)实现灵活配置。
    - 两种安装位置:方便安装在有限空间内。
    - 长寿命:机械寿命长达 15,000,000 次操作,减少了维护需求。

    4. 应用案例和使用建议


    DB系列开关广泛应用于各种电子设备,如家电、仪器仪表、医疗设备、汽车零部件等。具体应用场景包括电源开关、温度控制装置、压力传感器等。为了最大化其性能,建议:
    - 确保正确连接和布线,避免过载。
    - 根据特定环境条件选择合适的接触材料。
    - 在安装过程中注意开关的保护,避免机械损伤。

    5. 兼容性和支持


    DB系列开关与多数标准电路板兼容。制造商提供了详尽的技术文档和支持服务,以确保客户能够充分利用这些开关的功能。对于非标定制需求,客户可以联系工厂或分销商获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作时动作不明显 | 检查操作力是否在规定范围内,并检查是否有异物干扰。 |
    | 接触不良 | 更换接触材料或清洁接点。 |
    | 寿命短 | 确认是否遵循正确的安装和使用规范。 |
    | 温度过高 | 确认工作环境是否超出规定的温度范围。 |

    7. 总结和推荐


    总的来说,DB系列子微型快速开关凭借其高精度、长寿命和广泛的适用性,非常适合需要高度可靠性的应用场合。其多样化的配置选项也使得它们能够在不同的应用场景中发挥出色表现。因此,强烈推荐这些开关用于需要高性能和高可靠性的电子产品中。

DB3C-A1AA参数

参数
最小行程 600μm
操作力 1.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 100000Cycles@ UL
机械寿命 15000000Cycles
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装,散装

DB3C-A1AA厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

DB3C-A1AA数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 限位开关 ZF FRIEDRICHSHAFEN DB3C-A1AA DB3C-A1AA数据手册

DB3C-A1AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.1279
10+ ¥ 24.1279
25+ ¥ 21.6186
50+ ¥ 21.6186
100+ ¥ 21.6186
库存: 1799
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.12
直接购买
加入购物车
