LRA32H2BBBNN

产品分类: 翘板开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ON - OFF DPST 100000Cycles 10000Cycles 10A DPST 焊接安装,面板安装 21mm(长度)*28mm(高度)
供应商型号: LRA32H2BBBNN
供应商: Master
标准整包数: 100

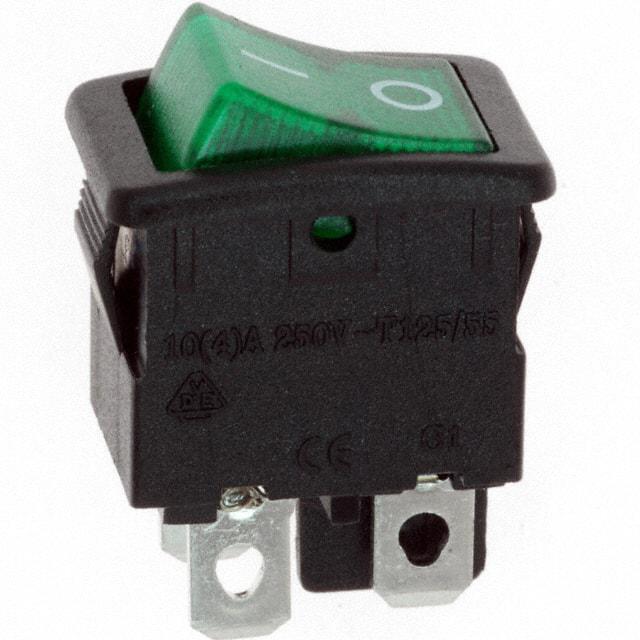

ZF FRIEDRICHSHAFEN 翘板开关 LRA32H2BBBNN

LRA32H2BBBNN概述

    LR 系列跷板开关产品手册

    1. 产品简介


    LR系列是一款适用于单极和双极应用的跷板开关。它提供了灯式和非灯式两种版本,满足不同场景的需求。这款开关遵循行业标准的开孔尺寸,符合RoHS环保标准。LR系列的机械寿命至少可达100,000次操作,确保长期可靠的性能。

    2. 技术参数


    - 电气规格
    - 冲击电流额定值:24 A
    - 绝缘强度:1000 VAC,持续1分钟
    - 绝缘电阻:最小值100 MΩ(500 VDC时)
    - 初始接触电阻:最大0.020 Ω
    - 额定负载下的电寿命:VDE认证10,000次操作,UL认证6,000次操作
    - 材料和环境规格
    - 非灯式按钮:尼龙66,94V-2阻燃等级
    - 灯式按钮:聚碳酸酯
    - 基座:尼龙66,94V-2阻燃等级
    - 弹簧钢丝
    - 接触点:银合金
    - 移动臂:铜合金
    - 端子:镀锡铜合金
    - 操作温度范围:-20°C 至 +65°C

    3. 产品特点和优势


    - 多种配置选项:提供灯式和非灯式版本,可以根据具体需求选择不同的颜色和标记。
    - 行业标准尺寸:符合行业标准开孔尺寸,易于安装和替换。
    - 长寿命设计:机械寿命至少100,000次操作,保证长期可靠性。
    - 符合RoHS标准:符合环保要求,适用于现代电子产品设计。

    4. 应用案例和使用建议


    LR系列跷板开关广泛应用于家用电器、工业控制面板和其他需要可靠开关操作的场合。例如,在冰箱控制面板上,它可以用于调节温度;在工业控制箱内,可以用于启动和停止机器的操作。
    使用建议:
    - 在高湿度环境下使用时,考虑额外安装防水帽(如00150644型号)以防止水分侵入。
    - 定期检查开关的操作灵活性和接触电阻,确保长期稳定的工作性能。

    5. 兼容性和支持


    LR系列开关与大多数标准电路板和外壳兼容,适用于多种应用。ZF公司及其分销商提供技术支持和售后服务,包括产品安装指导和故障排查服务。

    6. 常见问题与解决方案


    - 问题1:开关操作不灵活。
    - 解决方案:检查开关是否需要润滑,如需要请使用专用润滑剂。

    - 问题2:接触电阻过高。
    - 解决方案:检查开关是否受到腐蚀或污垢影响,如有必要请清洁接触面。

    7. 总结和推荐


    综上所述,LR系列跷板开关具有较高的机械寿命、多样的配置选项以及良好的环保特性,非常适合于家用电器和工业设备的应用。强烈推荐此产品给寻求高性能开关解决方案的工程师和技术采购人员。

LRA32H2BBBNN参数

参数
电气寿命 10000Cycles
机械寿命 100000Cycles
开关功能 ON - OFF
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 10A
长*宽*高 21mm(长度)*28mm(高度)
安装方式 焊接安装,面板安装

LRA32H2BBBNN厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

LRA32H2BBBNN数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 翘板开关 ZF FRIEDRICHSHAFEN LRA32H2BBBNN LRA32H2BBBNN数据手册

LRA32H2BBBNN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.526 ¥ 12.6881
300+ $ 1.4497 ¥ 12.0537
500+ $ 1.378 ¥ 11.4514
1000+ $ 1.3504 ¥ 11.0584
2500+ $ 1.3293 ¥ 10.8856
5000+ $ 1.3082 ¥ 10.7129
7500+ $ 1.2977 ¥ 10.6265
10000+ $ 1.2977 ¥ 10.6265
库存: 1900
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1268.81
