WRG32F7BWWNN

产品分类: 翘板开关
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 船型开关, 双刀单掷触点, 触点额定电流16 A, 开-无-关开关
供应商型号: 4407039
供应商: 欧时
标准整包数: 1

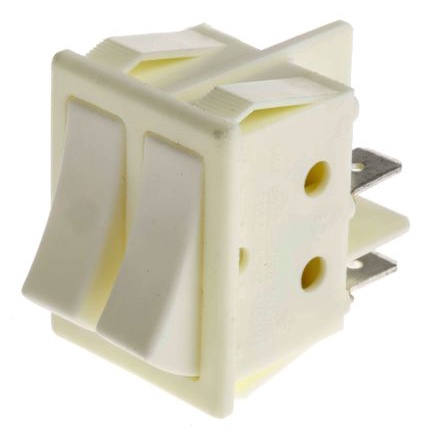

ZF FRIEDRICHSHAFEN 翘板开关 WRG32F7BWWNN

WRG32F7BWWNN概述

    # 双极电源摇杆开关技术手册

    产品简介


    双极电源摇杆开关(WR系列)是一种适用于高电流应用的坚固型开关,提供单极和双极版本,支持常开/常闭动作,并具备多种颜色选择。此开关采用了自锁公差补偿肋条设计,确保紧密配合;采用不锈钢合金弹簧和银合金触点,确保其耐用性和可靠性。非照明版按钮由具有哑光表面的尼龙材料制成,而照明版则使用聚碳酸酯材料。
    主要功能
    - 双极高电流应用:能够处理高达16安培的电流,广泛应用于需要高可靠性和安全性的环境中。
    - 多种配置:支持常开/常闭操作,可以选择单极或双极配置。
    - 多样化外观:提供多种颜色和标记选项,满足不同应用需求。
    应用领域
    适用于工业控制、机械设备、家用电器和汽车电子等领域,特别是需要高可靠性、高稳定性的高电流应用场合。

    技术参数


    - 电气特性:
    - 额定电流:16安培(125VAC/250VAC)
    - 额定功率:1/4 HP(适用于UL和CSA标准)
    - 隔离电压:1000VAC,持续1分钟
    - 绝缘电阻:最小10^8欧姆(500VDC条件下)
    - 初始接触电阻:最大0.020欧姆
    - 温度范围:-20°C至+85°C
    - 触点间隙:大于3毫米
    - 终端规格:0.250英寸(6.35毫米)宽×0.031英寸(0.8毫米)厚
    - 面板切割尺寸:
    - 面板厚度范围:0.030至0.118英寸(0.75至3.00毫米)
    - 尺寸:1.18至1.20英寸(30.0至30.5毫米)

    产品特点和优势


    - 坚固耐用:采用优质材料,确保长期稳定运行。
    - 多配置选择:支持多种电路配置和开关功能,满足不同应用需求。
    - 安全可靠:额定电流和隔离电压等参数保证了其在各种环境下的安全性。
    - 易于安装和维护:标准的终端规格和详细的面板切割尺寸便于快速安装。

    应用案例和使用建议


    应用案例
    例如,在工业控制柜中,WR系列开关可用于控制大型电动机或其他高电流负载。根据实际需求,可以选用合适的开关功能(如单极或双极),并搭配不同颜色以实现清晰的标识。
    使用建议
    - 安装时注意面板切割尺寸:确保面板厚度在指定范围内,并按照推荐尺寸进行切割,避免因尺寸不当导致的安装困难。
    - 定期检查:为了确保长期稳定的性能,建议定期检查开关的连接部分是否有松动,并进行必要的紧固或更换。
    - 考虑使用环境:根据不同应用环境的温度和湿度条件,选择合适的开关型号以确保最佳性能。

    兼容性和支持


    WR系列开关与其他电子元件具有良好的兼容性,可直接用于大多数标准控制面板中。制造商提供详细的技术文档和支持服务,如有任何问题或疑问,可以通过官方网站获取更多帮助。

    常见问题与解决方案


    问题1:开关无法正常切换
    - 解决办法:检查触点是否有氧化或损坏,清洁触点并确认其连接是否牢固。
    问题2:开关频繁跳闸
    - 解决办法:确认所连接的负载不超过开关的额定电流,并检查负载线路是否有短路现象。
    问题3:开关指示灯不亮
    - 解决办法:检查光源(如灯泡)是否损坏或已达到使用寿命,必要时更换光源。

    总结和推荐


    WR系列双极电源摇杆开关以其坚固耐用的设计、广泛的适用性和可靠的性能,成为高电流应用场合的理想选择。其丰富的配置选项和优良的用户体验使其在市场上具有很强的竞争优势。对于需要高可靠性和安全性的用户来说,推荐选择WR系列开关作为关键控制部件。
    通过上述分析可以看出,WR系列双极电源摇杆开关在工业控制、机械设备和家用电器等领域具有广泛的适用性,并能够满足大部分高电流应用的需求。如果你正在寻找一种可靠且多功能的高电流开关,WR系列是一个值得考虑的选择。

WRG32F7BWWNN参数

参数
开关功能 -
指示颜色 -
开关配置 DPST
触点样式 -
电流额定值 -
电气寿命 -
机械寿命 10000Cycles
长*宽*高 32mm(长度)*38.7mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

WRG32F7BWWNN厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

WRG32F7BWWNN数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 翘板开关 ZF FRIEDRICHSHAFEN WRG32F7BWWNN WRG32F7BWWNN数据手册

WRG32F7BWWNN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.507 ¥ 21.1839
25+ $ 2.4298 ¥ 20.5321
100+ $ 2.3527 ¥ 19.8803
250+ $ 2.3141 ¥ 19.5544
500+ $ 2.2627 ¥ 19.1199
库存: 341
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.18
