首页  >  产品百科  >  BD139

BD139

产品分类: 三极管(BJT)
产品描述: NPN 80V 通孔安装
供应商型号: HAL-BD139
供应商: 海外现货
标准整包数: 1
CONTINENTAL DEVICE INDIA 三极管(BJT) BD139

BD139概述

    NPN Epitaxial Silicon Power Transistors BD135, BD137, BD139

    1. 产品简介

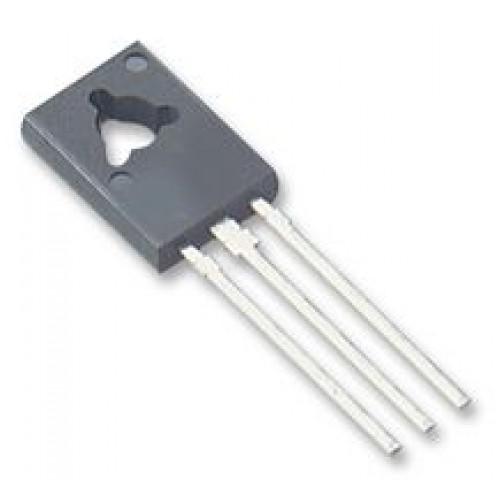

    NPN Epitaxial Silicon Power Transistors(NPN外延硅功率晶体管)BD135、BD137和BD139是适用于音频放大器和驱动器的功率晶体管。它们采用了TO126塑料封装,设计用于音频放大和相关电路,特别适合在汽车电子、工业控制和消费电子等领域应用。

    2. 技术参数


    | 参数 | BD135 | BD137 | BD139 |
    ||
    | 集电极-发射极电压 (VCEO) | 45 V | 60 V | 60 V |
    | 集电极-基极电压 (VCBO) | 45 V | 60 V | 60 V |
    | 发射极-基极电压 (VEBO) | 5.0 V
    | 集电极电流 (IC) | 1.5 A | 2.0 A | 2.0 A |
    | 基极电流 (IB) | 0.5 A
    | 最大功率耗散 (Ta=25°C) | 1.25 W
    | 最大功率耗散 (Tc=25°C) | 12.5 W
    | 最大功率耗散 (Tc=70°C) | 8.0 W
    | 工作和存储温度范围 (Tj, Tstg)| -55 to +150°C

    3. 产品特点和优势


    - 高可靠性:BD135、BD137和BD139具有高可靠性,能够在极端温度下稳定工作。
    - 宽工作范围:这些晶体管的宽工作温度范围使其适合各种恶劣环境的应用。
    - 高增益:具有较高的直流电流增益,适用于音频放大和驱动应用。
    - 过载保护:集电极峰值电流和最大功率耗散等指标为用户提供了一定的过载保护。

    4. 应用案例和使用建议


    - 音频放大器:这些晶体管常用于音频放大器中,如扬声器驱动电路。使用时应注意确保电路的散热性能,避免长时间过载。
    - 工业控制系统:适用于需要高可靠性和稳定性的工作环境,例如工厂自动化系统。建议在设计电路时考虑使用散热片以提高散热效率。
    - 消费电子产品:例如音响系统、家庭影院等。使用时需注意电路设计的合理性和元件的选型匹配。

    5. 兼容性和支持


    - 兼容性:BD135、BD137和BD139与互补对管(如BD136、BD138、BD140)兼容,可组成完整的音频放大电路。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助客户解决应用中的问题。

    6. 常见问题与解决方案


    1. 问题:晶体管过热。
    - 解决方案:确保使用适当的散热措施,例如增加散热片或使用更大的散热器。
    2. 问题:输出不稳定。
    - 解决方案:检查电路设计是否正确,确保电源电压和电流满足要求。
    3. 问题:噪音过大。
    - 解决方案:检查电路的接地和布线是否良好,减少外部干扰。

    7. 总结和推荐


    综上所述,NPN Epitaxial Silicon Power Transistors BD135、BD137和BD139以其高可靠性、宽工作温度范围和高增益等优点,非常适合应用于音频放大器和工业控制等领域。鉴于其良好的性能和广泛的应用范围,强烈推荐在相关项目中选用这些晶体管。

BD139参数

参数
VCBO-最大集电极基极电压 -
集电极电流 -
集电极截止电流 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 80V
配置 -
最大功率耗散 -
最大集电极发射极饱和电压 -
晶体管类型 NPN
7.8mm(Max)
2.7mm(Max)
10.8mm(Max)
安装方式 通孔安装

BD139厂商介绍

Continental Device India(CDI)是一家专注于为全球客户提供电子元件的公司。它成立于1975年,总部位于印度孟买,是Continental Device Inc.(CDI)的子公司,后者是一家美国公司,专注于为全球客户提供电子元件。

CDI的主要产品包括电阻器、电容器、电感器、二极管、晶体管、集成电路等。这些产品广泛应用于各种领域,包括消费电子、工业控制、汽车电子、通信设备、医疗设备等。

CDI的优势在于其丰富的产品线、严格的质量控制和快速的交货时间。公司拥有先进的生产设备和严格的质量管理体系,确保产品质量达到国际标准。此外,CDI还提供定制化服务,满足客户的特定需求。总的来说,CDI以其高质量的产品和优质的服务赢得了全球客户的信任和支持。

BD139数据手册

厂牌 PDF简要描述 下载
CONTINENTAL DEVICE INDIA 三极管(BJT) CONTINENTAL DEVICE INDIA BD139 BD139数据手册

BD139封装设计

查看详情并下载
Symbol
Footprint
3D Model
