C0402Z5U250-103MNP

产品分类: 陶瓷电容
厂牌: VENKEL
产品描述: 10nF ±20% Z5U 25V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: VKL-C0402Z5U250-103MNP
供应商: 海外现货
标准整包数: 1

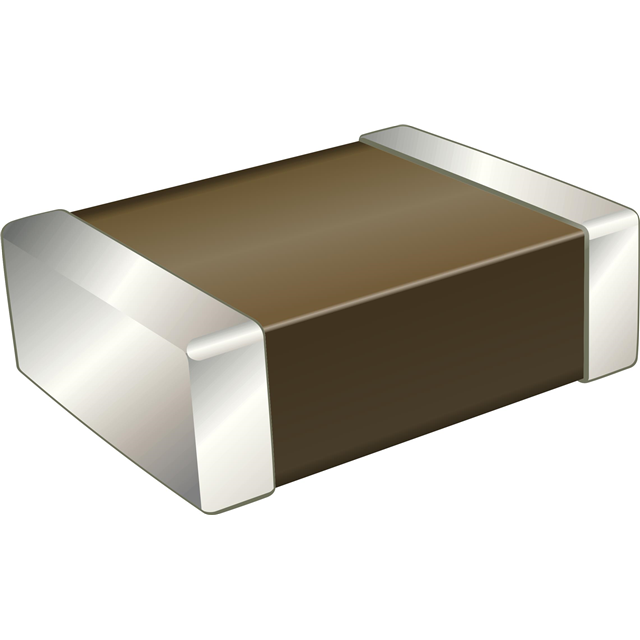

VENKEL 陶瓷电容 C0402Z5U250-103MNP

C0402Z5U250-103MNP概述


    产品简介


    产品名称: 通用陶瓷电容器(C系列)
    型号: C0402Z5U250-103MNP
    尺寸: 0402
    主要功能: 储存和释放电荷,提供稳定的电流供应
    应用领域: 广泛应用于消费电子、通信设备、计算机和汽车电子等领域

    技术参数


    | 参数 | 值 |

    | 尺寸 | 0402 |
    | 额定电压 | 25V |
    | 容量 | 0.01μF |
    | 容差 | ±20% |
    | 介电材料 | Z5U |
    | 终端处理 | 100%光亮锡(Sn)覆盖镍 |
    | 温度系数 | +22%至-56% |
    | 工作温度范围 | +10°C至+85°C |
    | 破坏电压 | >2.5倍额定电压 |
    | 寿命老化率 | 每十年下降5%,典型值 |
    | 电介质系数 | - |
    | 尺寸规格 | 0.040英寸 (长) x 0.025英寸 (宽) x 0.020英寸 (高) |

    产品特点和优势


    该产品具有以下特点和优势:
    - 高可靠性: 能够承受较高的电压和温度,确保长时间稳定运行。
    - 紧凑设计: 采用0402封装,适合空间受限的应用。
    - 广泛适用性: 应用于多种电子设备,如消费电子产品、通信设备等。
    - 高性能: 在-20%到+20%的容差范围内保持稳定的电容值。
    - 环保材料: 使用无卤素材料,符合RoHS标准。

    应用案例和使用建议


    应用案例:
    该电容器可以用于消费电子设备中的电源滤波、信号耦合等场景。例如,在手机电路板上,它可以用来稳定供电并减少噪声干扰。
    使用建议:
    - 设计时需考虑温度系数: 因为电容器的温度系数较大,所以在高温环境下工作时,需要特别注意电容值的变化。
    - 注意安装方向: 为了防止损坏,应根据手册中的指引正确安装电容器。
    - 选择合适的终端处理方式: 根据具体应用需求选择合适的终端处理,以提高连接可靠性。

    兼容性和支持


    - 兼容性: 本产品适用于多种电路板和设备,特别是那些对尺寸和电容稳定性有较高要求的应用。
    - 支持和维护: 供应商提供详细的技术文档和支持服务,包括安装指南和故障排查手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温下失效 | 检查电容器的工作温度是否超出规定范围,确保不超过+85°C |
    | 电容器在低温下不稳定 | 检查电容器的温度系数,确认其在低温下的性能 |
    | 电容器容量不准确 | 检查电容器的容差和电介质,确保符合规格 |

    总结和推荐


    综合评估:
    这款0402尺寸的C系列通用陶瓷电容器具备出色的性能和可靠性,适用于多种电子设备和应用。其紧凑的设计、广泛的适用性和良好的稳定性使其在市场上具备较强的竞争力。
    推荐结论:
    强烈推荐这款电容器给需要高性能、高可靠性的电子设备制造商。它能够满足不同应用场合的需求,并且易于集成到现有的电路设计中。

C0402Z5U250-103MNP参数

参数
电容值 10nF
容差 ±20%
温度系数 Z5U
额定电压 25V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

C0402Z5U250-103MNP厂商介绍

VENKEL公司是一家全球知名的工业自动化和控制解决方案提供商,专注于为各种工业应用提供高质量的传感器、控制器和执行器。公司的产品广泛应用于汽车、****、食品饮料、制药、化工、能源和水处理等多个领域。

主营产品分类包括:
1. 传感器:包括压力传感器、温度传感器、流量传感器等,用于监测和控制工业过程中的关键参数。
2. 控制器:提供PLC、DCS等控制系统,实现对工业过程的精确控制和管理。
3. 执行器:包括电动执行器、气动执行器等,用于实现对阀门、闸门等设备的精确操作。

VENKEL的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 质量可靠:严格的质量控制体系,确保产品的稳定性和耐用性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球服务网络:在全球范围内设有服务中心,提供快速响应和技术支持。

C0402Z5U250-103MNP数据手册

厂牌 PDF简要描述 下载
VENKEL 陶瓷电容 VENKEL C0402Z5U250-103MNP C0402Z5U250-103MNP数据手册

C0402Z5U250-103MNP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0041 ¥ 0.0347
库存: 852000
起订量: 126802 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 34.7
