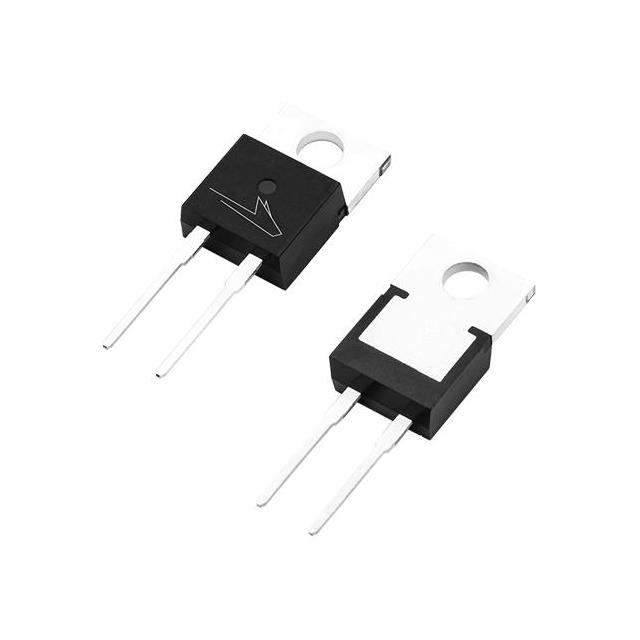

C3D10060A

产品分类: 整流二极管/整流桥
厂牌: WOLFSPEED
产品描述: Wolfspeed 碳化硅肖特基二极管 二极管, 10A, 600V, 通孔安装, TO-220封装, 2针
供应商型号: SCE-C3D10060A
供应商: 海外现货
标准整包数: 5
WOLFSPEED 整流二极管/整流桥 C3D10060A

C3D10060A概述


    产品简介


    本产品为C3D10060A,是Wolfspeed推出的一款600V、10A的第三代硅基碳化硅(SiC)肖特基二极管。此产品采用TO-220-2封装,适用于工业开关电源、不间断电源(UPS)、辅助电源、功率因数校正(PFC)及直流到直流转换器(DC-DC)等多个应用领域。其独特之处在于通过其低正向电压降(VF)、零反向恢复电流和频率独立开关行为,提供了更高的效率和更佳的热性能,从而降低了整体系统成本。

    技术参数


    | 参数名 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 重复峰值反向电压 | 600 600 | V
    | 直流阻断电压 | 600 600 | V
    | 持续正向电流 | 14.5 | 30 | 14.5 | A | TJ=25℃ |
    | 重复峰值正向浪涌电流 | 46 31 | A | TC=25℃,tp=10ms,半正弦波 |
    | 非重复峰值正向浪涌电流 | 90 71 | A | TC=25℃,tp=10ms,半正弦波 |
    | 非重复峰值正向浪涌电流 | 860 680 | A | TC=25℃,tp=10μs,脉冲 |
    | 总功率耗散 | 59 | 136.5| 59 | W | TJ=25℃ |
    电气特性
    | 参数名 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 | 备注 |
    ||
    | 正向电压 | 1.5 | 1.8 | 2.0 | V | IF=10A, TJ=25℃ | 图1 |
    | 反向电流 | 10 | 50 | 20 | μA | VR=600V, TJ=25℃ | 图2 |
    | 总电容充电量 | 24 nC | VR=400V, TJ=25℃ | 图5 |
    | 总电容 | 460.5| 44 | 40 | pF | VR=0V, TJ=25℃ | 图6 |

    产品特点和优势


    1. 低正向电压降(VF):具有正温度系数,使得其在高温环境下仍能保持较低的电压降。
    2. 零反向恢复电流:减少能量损耗,提高系统效率。
    3. 温度独立的开关行为:无需担心因温度变化而引起的工作不稳定。
    4. 高效率与高频操作能力:相较于传统硅基产品,能显著提升系统效率和工作频率。
    5. 并联运行无热失控风险:可在需要时通过并联来满足不同的应用需求。

    应用案例和使用建议


    - 工业开关电源:作为主要的整流元件使用,特别是在高频逆变电路中,提供高效的能源转换。
    - 太阳能逆变器:由于其高效率和快速响应特性,可有效提升系统的整体输出效率。
    - 功率因数校正(PFC)电路:能够减少无功功率,提升功率因数。
    使用建议:
    - 在设计过程中,需考虑适当的散热措施,确保长期稳定运行。
    - 针对不同负载情况,合理配置并联数量以达到最佳效果。

    兼容性和支持


    - 封装类型:TO-220-2标准封装,易于安装和替换。
    - 厂商支持:Wolfspeed提供全面的技术支持和售后服务,确保客户顺利应用产品。

    常见问题与解决方案


    1. 如何防止热失控?
    - 确保散热设计合理,选用合适的散热片,并留有足够的空间让空气流通。
    2. 反向电流过高怎么办?
    - 检查电路设计是否有误,特别是与之并联的组件是否匹配。
    3. 电压波动如何影响产品寿命?
    - 确保供电电压稳定,避免长时间超出最大额定电压。

    总结和推荐


    综上所述,C3D10060A SiC肖特基二极管以其高效率、低损耗和良好的热性能,在多种电力电子应用中展现出色表现。对于需要高性能、高效率的应用场合,推荐选用此产品。在实际使用中,还需根据具体需求进行合理的电路设计与散热处理。

C3D10060A参数

参数
反向恢复时间 0μs
正向浪涌电流 250A
配置 -
If - 正向电流 30A
Ir - 反向电流 50μA
Vr-反向电压 600V
10.41mm(Max)
4.7mm(Max)
9.14mm(Max)
通用封装 TO-220-2
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装
