NPQM-D-G38-Q12-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO

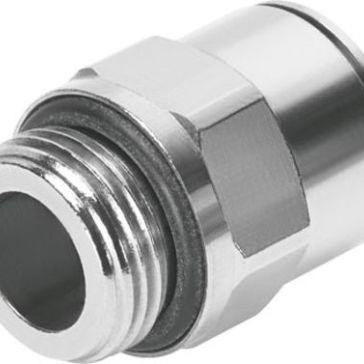

产品描述: Festo 螺纹直通 气动接头, G 3/8 公转推入式 12 mm
供应商型号: 2038194
供应商: 欧时
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-D-G38-Q12-P10

NPQM-D-G38-Q12-P10概述


    产品简介


    本文介绍的是Festo公司的一款推入式接头——NPQM-D-G38-Q12-P10。这款电子元器件主要用于压缩空气系统,具备高可靠性和耐用性。它广泛应用于自动化控制、机械制造、汽车工业和气动系统等多个领域,为设备提供安全稳定的气源连接。

    技术参数


    以下是从技术手册中提取的主要技术参数和性能指标:
    | 参数 | 值 |

    | 尺寸 | 标准 |
    | 公称宽度 | 10 mm |
    | 密封方式 | 密封圈 |
    | 设计类型 | 直通式 |
    | 包装数量 | 10个 |
    | 工作原理 | 推拉式 |
    | 操作压力(全温范围) | -0.095 MPa ~ 1.6 MPa |
    | 操作压力(全温范围) | -0.95 bar ~ 16 bar |
    | 操作压力(全温范围) | -13.775 psi ~ 232 psi|
    | 适用介质 | 压缩空气(符合ISO 8573-1:2010标准[7:-:-]) |
    | 润滑情况 | 支持油润滑 |
    | 耐腐蚀等级 | 1 - 低腐蚀应力 |
    | 环境条件 | LABS(PWIS)符合VDMA24364-B1/B2-L标准 |
    | 工作温度范围 | -20 °C ~ 70 °C |
    | 标准紧固扭矩 | 9 Nm |
    | 紧固扭矩公差 | ± 20% |
    | 产品重量 | 28.9 g |
    | 安装类型 | 外六角,AF 19 |
    | 内六角 | AF 10 |
    | 管路接口 | 外螺纹G3/8 |
    | 管路接口2 | 适用于外径12mm管路 |

    产品特点和优势


    NPQM-D-G38-Q12-P10推入式接头具有以下特点和优势:
    - 高可靠性:设计符合ISO标准,能够承受广泛的温度范围和操作压力,确保长期稳定运行。
    - 耐用性强:采用高品质材料,如黄铜镀镍制成的外壳,NBR材质的密封圈,增强了产品的耐腐蚀性和使用寿命。
    - 操作简便:基于推拉式工作原理,安装拆卸简单快捷,无需特殊工具。
    - 广泛应用:适用于多种场合,特别是在压缩空气系统中,确保设备的稳定运行。

    应用案例和使用建议


    NPQM-D-G38-Q12-P10推入式接头广泛应用于工业自动化控制设备,如气动执行器、气动夹具和气动机器人。为了更好地发挥其性能,建议在安装时严格按照技术手册的指示进行操作,保持适当的紧固扭矩,避免因过度拧紧导致密封失效。同时,在日常使用过程中定期检查管路接口是否有泄漏现象,及时更换磨损部件。

    兼容性和支持


    该产品可以与市场上常见的压缩空气系统和其他Festo品牌的气动元件良好兼容。Festo公司提供了详尽的技术文档和支持服务,包括在线技术咨询、培训课程以及定期的产品维护指南。此外,购买后还享有一定期限内的保修服务。

    常见问题与解决方案


    根据技术手册,整理了一些常见的用户疑问及其解答:
    - 问题1:如何确定合适的紧固扭矩?
    - 解答:按照标准值9 Nm进行紧固,允许±20%的公差范围。过高或过低的扭矩都可能导致密封不严。
    - 问题2:产品对外界温度变化敏感吗?
    - 解答:产品设计能够适应较宽的工作温度范围(-20°C至70°C),但仍需注意极端条件下的使用。

    总结和推荐


    综上所述,Festo的NPQM-D-G38-Q12-P10推入式接头以其卓越的设计、可靠的性能和广泛的应用前景,成为工业自动化领域中不可或缺的一部分。对于需要稳定且高效压缩空气传输的应用场合,强烈推荐选用该产品。

NPQM-D-G38-Q12-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

NPQM-D-G38-Q12-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-D-G38-Q12-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-D-G38-Q12-P10 NPQM-D-G38-Q12-P10数据手册

NPQM-D-G38-Q12-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
