首页  >  产品百科  >  QST-1/8-6

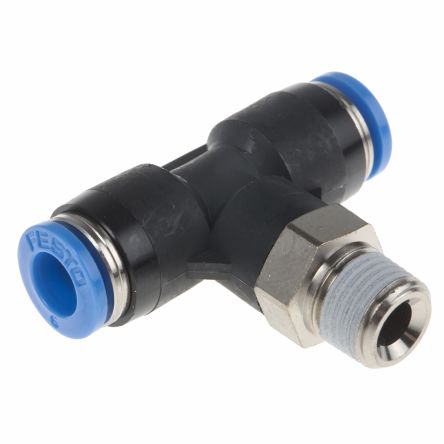

QST-1/8-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹三通 气动接头, QS系列, 推入式 6 mm转推入式 6 mm
供应商型号: 1215964
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QST-1/8-6

QST-1/8-6概述

    Push-in T-Fitting QST-1/8-6: 产品技术手册

    1. 产品简介


    Push-in T-fitting QST-1/8-6(型号:153107)是一款专为压缩空气管路系统设计的高品质电子元器件。其主要功能是用于压缩空气系统的分叉连接,特别适用于气动控制设备。这款T型接头的主要应用领域包括自动化设备、气动工具以及各种工业自动化生产线。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸 | 标准 |
    | 公称尺寸 | 4.2 mm |
    | 螺钉式密封圈类型 | 镀层 |
    | 装配位置 | 任意 |
    | 包装尺寸 | 10 |
    | 结构设计 | 推拉原理 |
    | 操作压力(全温范围) | -0.95 ... 6 bar |
    | 温度依赖操作压力 | -0.95 ... 14 bar |
    | 工作介质 | 符合ISO8573-1:2010的压缩空气(7:-:-)
    按制造商声明提供水 |
    | 操作和引导介质注释 | 可润滑操作 |
    | 腐蚀抵抗力分类 | CRC 1 - 低腐蚀应力 |
    | 环境温度 | -10 ... 80 °C |
    | 海事分类 | 见证书 |
    | 产品重量 | 14 g |
    | 输出数量 | 2 |
    | 供气线路数量 | 1 |
    | 气动连接端口1 | R1/8螺纹公制 |
    | 气动连接端口2 | 直径6 mm的软管 |
    | 释放环颜色 | 蓝色 |
    | 材料说明 | 符合RoHS标准 |
    | 外壳材料 | PBT |
    | 释放环材料 | POM |
    | 软管密封材料 | NBR |
    | 管夹材料 | 不锈钢,无腐蚀性 |

    3. 产品特点和优势


    - 多功能性:可适用于多种装配位置,并且能够实现可靠的压缩空气管路分叉连接。
    - 耐腐蚀性:具有较低的腐蚀应力,适合在各种环境条件下使用。
    - 高安全性:通过螺纹连接和高合金钢管夹,确保了连接的安全可靠。
    - 易于维护:采用推拉设计,使得安装和拆卸都非常方便。
    - 环境适应性强:能够在宽泛的温度范围内正常工作,适用于不同的工况条件。

    4. 应用案例和使用建议


    应用场景:此款T型接头广泛应用于自动化设备中的气动控制系统,特别是在要求较高可靠性、稳定性的场合。
    使用建议:建议在使用前进行压力测试以确保所有连接部位的密封性能。对于长期使用环境,建议定期检查并维护,确保无泄漏发生。在极端温度环境下,需要采取额外的保温措施。

    5. 兼容性和支持


    - 兼容性:适用于不同直径的压缩空气管路连接,特别是直径为6 mm的软管。
    - 支持:制造商Festo提供全面的技术支持,包括产品手册、安装指南及故障排除指南等。此外,还提供售后服务,以确保客户使用无忧。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 密封不良导致泄漏 | 检查螺纹连接是否紧固,确认密封圈安装正确 |
    | 使用过程中频繁出现泄漏 | 检查管路是否有裂纹或损坏,更换损坏部件 |
    | 连接松动 | 使用扳手重新拧紧连接件,确保紧固度 |

    7. 总结和推荐


    Push-in T-fitting QST-1/8-6凭借其出色的设计、高性能和广泛的适用性,在自动化设备和气动控制系统中表现卓越。它不仅具备良好的耐腐蚀性和环境适应能力,而且便于安装和维护,是许多工业应用的理想选择。总体而言,我们强烈推荐这款T型接头给那些追求高效、可靠气动管路连接的用户。

QST-1/8-6参数

参数
安装方式 螺纹安装

QST-1/8-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QST-1/8-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QST-1/8-6 QST-1/8-6数据手册

QST-1/8-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 292.9972
库存: 155
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 2929.97
