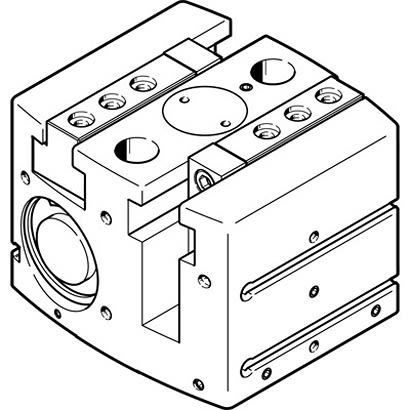

HGPL-40-20-A-B

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2811462
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 HGPL-40-20-A-B

HGPL-40-20-A-B概述

    HGPL-40-20-A-B 平行夹爪技术手册

    1. 产品简介


    HGPL-40-20-A-B 平行夹爪 是一款高性能的气动平行夹爪,主要用于自动化生产线中的精确抓取和搬运作业。它具有独特的双作用气动系统和高精度的重复定位能力,适用于多种工业应用,包括汽车制造、电子装配、包装机械等领域。

    2. 技术参数


    - 尺寸:40 mm
    - 单个夹爪行程:20 mm
    - 最大互换性:<0.2 mm
    - 夹爪角向摆动:轴向和径向均<0.2度
    - 夹爪回差:<0.05 mm
    - 旋转对称性:≤0.2 mm
    - 气动夹爪重复定位精度:<0.03 mm
    - 夹爪数量:2个
    - 驱动系统:气动
    - 安装位置:任意
    - 操作模式:双作用
    - 夹爪功能:平行
    - 附加的夹紧力:无
    - 结构设计:双活塞
    - 导向方式:活塞滑阀
    - 传动方式:齿轮齿条
    - 位置传感器:用于接近传感器
    - 操作压力范围:3 bar 至 8 bar
    - 气动夹爪的最大操作频率:<1 Hz
    - 在6 bar下最小开合时间:开:190 ms,关:180 ms
    - 每个夹爪外部指的最大质量:420 g
    - 操作介质:符合ISO 8573-1:2010 [7:4:4]的压缩空气
    - 润滑方式:可油润滑(需进一步使用)
    - 腐蚀等级:2级(中等腐蚀应力)
    - 环境温度范围:5°C 至 60°C
    - 每个夹爪的夹紧力(6 bar):开:1038 N,关:1216 N;再开:519 N,再关:608 N
    - 惯性矩:27.6 kg·cm²
    - 每个夹爪的最大静止力:Fz,静态:2500 N
    - 每个夹爪的最大静止扭矩:Mx:125 N·m,My:80 N·m,Mz:100 N·m
    - 润滑间隔:5百万循环
    - 产品重量:2560 g
    - 安装类型:带内螺纹和中心套
    - 气动连接:M5
    - 材料符合标准:RoHS合规
    - 外壳材料:硬质铝合金,阳极氧化处理
    - 夹爪材料:硬化钢

    3. 产品特点和优势


    - 高精度:重复定位精度可达<0.03 mm,保证了极高的操作准确性。
    - 双作用气动系统:能够在两个方向上提供均匀且强大的夹紧力。
    - 宽操作范围:能够在3至8 bar的压力范围内稳定运行。
    - 快速响应:在6 bar压力下,开合时间分别仅为190 ms和180 ms。
    - 广泛的应用范围:适用于不同环境和温度范围,具备较强的适应能力。
    - 兼容性强:与多种标准接口兼容,方便集成到现有的生产系统中。

    4. 应用案例和使用建议


    应用案例:
    - 汽车制造:用于自动化装配线上的零件抓取和搬运。
    - 电子装配:精密组装工艺中的元件拾取和放置。
    - 包装机械:食品包装和药品包装生产线中的物品搬运。
    使用建议:
    - 温度控制:确保环境温度在5°C至60°C之间,避免极端条件影响性能。
    - 定期维护:根据润滑间隔要求,进行适当的润滑保养。
    - 压力调节:根据应用需求调整合适的操作压力,以获得最佳效果。

    5. 兼容性和支持


    - 兼容性:符合VDMA24364-B1/B2-L标准,与多种主流气动元件兼容。
    - 厂商支持:提供详尽的技术文档和售后服务,确保用户能够得到及时的支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 夹紧力不足 | 检查操作压力是否达到规定范围,重新调节 |
    | 开合速度慢 | 确认气源压力是否足够,检查是否有泄漏 |
    | 夹爪磨损严重 | 定期进行润滑保养,检查并更换磨损部件 |

    7. 总结和推荐


    综述:HGPL-40-20-A-B 平行夹爪凭借其高精度、快速响应和广泛的适用性,在自动化领域表现出色。无论是对精度要求高的精密制造还是高速自动化产线,这款夹爪都能提供可靠的性能支持。
    推荐:基于上述特性与优势,我们强烈推荐这款平行夹爪用于各种自动化应用场景。对于需要高度精准操作的企业来说,这是一款理想的选择。

HGPL-40-20-A-B参数

参数
包装方式 散装

HGPL-40-20-A-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

HGPL-40-20-A-B数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO HGPL-40-20-A-B HGPL-40-20-A-B数据手册
