DFPD-1200-RP-90-RD-F14

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2811706
供应商: 海外现货
标准整包数: 1

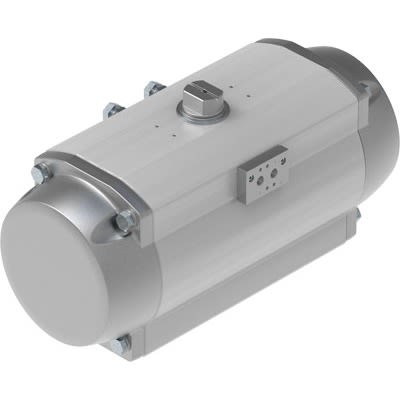

FESTO 气动/液压/传动设备 DFPD-1200-RP-90-RD-F14

DFPD-1200-RP-90-RD-F14概述

    # Festo Core Range - Quarter Turn Actuators DFPD 技术手册解析

    产品简介


    Festo Core Range 中的 DFPD 系列双作用齿轮齿条式电动执行器,是自动化任务的理想选择之一。这款执行器以其恒定扭矩输出、紧凑的设计和模块化结构而著称,适用于控制蝶阀、球阀及空气调节挡板等多种阀门系统。广泛应用于水处理、饮料、制药以及流程工业等领域。DFPD 提供单作用和双作用两种模式,通过调整弹簧配置适应不同的系统需求。

    技术参数


    以下是 DFPD 系列的关键技术规格:
    | 参数 | 规格 |

    | 型号范围 | 10 至 2300 |
    | 转角范围 | 90° 至 180° |
    | 操作模式 | 单作用 / 双作用 |
    | 设计结构 | 齿轮齿条 |
    | 连接螺纹 | G1/8 至 G1/4,1/8 NPT 至 1/4 NPT |
    | 工作压力 | 2 至 8 bar(0.2 至 0.8 MPa) |
    | 最大允许扭矩 | ISO 5211 标准 |
    | 操作温度范围 | -20℃ 至 +80℃(标准);-20℃ 至 +150℃(高温版) |
    | 耐久性 | 符合 ATEX 认证 |
    性能参数
    - 单作用:适合手动复位操作。
    - 双作用:无需额外弹簧支持,实现全自动化控制。
    - 模块化弹簧配置:可选四种弹簧力等级(20 至 60 bar),以适应不同工况。
    - 安全等级:最高支持 SIL 3 标准,满足关键工业领域的安全要求。

    产品特点和优势


    1. 紧凑设计:DFPD 系列采用了轻量化材料和模块化设计理念,确保占用空间小。
    2. 高效能:全行程范围内提供恒定扭矩输出,适合需要平稳运行的应用场合。
    3. 高度定制化:丰富的配件(如定位传感器、气动电磁阀等)可灵活组合,满足具体需求。
    4. 耐用性:外壳采用阳极氧化铝,内件则使用不锈钢材质,可在恶劣环境下长期运行。
    5. 环保合规:符合 RoHS 和其他国际环保法规。

    应用案例和使用建议


    典型应用案例
    - 水处理行业:用于控制市政供水管网中的蝶阀或球阀,确保供水稳定可靠。
    - 化工领域:精密控制酸碱介质输送管道上的大型阀门。
    - 制药行业:精确操作药液流量的精密控制。
    使用建议
    - 在高湿度或腐蚀性环境中使用时,建议选配高温版本(T4),并考虑环氧涂层或不锈钢轴保护。
    - 对于频繁开关操作的场景,推荐双作用模式以提高可靠性。
    - 常见问题是启动阻力大,解决方法是定期检查润滑状况并适当调整工作压力。

    兼容性和支持


    DFPD 系列与 Festo 的配套组件高度兼容,包括传感器盒(SRBG、SRAF)、电磁阀(VSNC、VOFC)等,均可通过标准化接口轻松集成到现有系统中。此外,Festo 提供全面的技术支持与维护服务,确保长期稳定运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 执行器动作迟缓 | 调整供气压力至额定值 |
    | 定位不准 | 检查传感器是否正确校准 |
    | 动作卡滞 | 清洁内部机构,润滑相关部件 |

    总结和推荐


    Festo Core Range 的 DFPD 系列是一款性能卓越且功能强大的执行器产品,适合在苛刻工况下工作的场景。其优异的扭矩表现、模块化设计和多行业适配性使其成为众多企业的首选。推荐在需要高性能和高可靠性的场合使用此产品。
    结论:强烈推荐!

DFPD-1200-RP-90-RD-F14参数

参数
包装方式 散装

DFPD-1200-RP-90-RD-F14厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DFPD-1200-RP-90-RD-F14数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DFPD-1200-RP-90-RD-F14 DFPD-1200-RP-90-RD-F14数据手册
