DPDM-25-20-PA

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2810151
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DPDM-25-20-PA

DPDM-25-20-PA概述

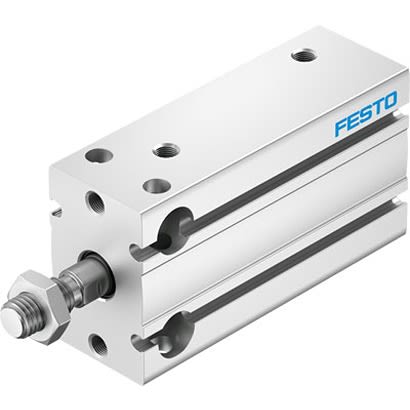

    Compact Cylinder DPDM, Multimount

    1. 产品简介


    Compact Cylinder DPDM(多接口紧凑型气缸)是FESTO公司推出的一款高效能气动执行元件。它具有双作用和单作用两种版本,适用于各种工业自动化应用,尤其在锂离子电池制造等领域表现优异。DPDM系列气缸设计紧凑,易于安装,且提供多种安装选项,确保其灵活性和多功能性。

    2. 技术参数


    以下是DPDM紧凑型气缸的技术参数摘要:
    - 尺寸和型号:
    - 活塞直径:6 mm, 10 mm, 16 mm, 20 mm, 25 mm, 32 mm
    - 行程长度:5 mm, 10 mm, 15 mm, 20 mm, 25 mm, 30 mm, 40 mm, 50 mm
    - 适用温度范围:标准:-10°C至+80°C;高温版:0°C至+120°C
    - 电气特性:
    - 气源压力:0.15 MPa 至 0.8 MPa(1.5 bar 至 8 bar)
    - 电气连接:M5, G1/8
    - 活塞杆丝扣:M3, M4, M6, M8, M10x1.25
    - 最大工作力:最大推力可达483 N,最大拉力可达377 N
    - 防护等级:通过ISO 8573-1:2010 [7:4:4]
    - 材料和重量:
    - 材质:铝制外壳,不锈钢活塞杆,NBR/TPE-U(PU) 或 HNBR/FKM 密封圈
    - 重量:根据不同的直径和行程长度,重量有所不同,具体可参考数据表
    - 应用条件:
    - 工作介质:压缩空气
    - 环境温度:-10°C至+80°C

    3. 产品特点和优势


    - 易于安装:DPDM系列气缸的设计使其在安装时非常简便,兼容多种安装接口,可实现快速更换和调整。
    - 保护旋转功能:部分型号提供旋转保护功能,防止因旋转而损坏。
    - 灵活多样:提供单作用和双作用版本,满足不同应用场景需求。
    - 高性能:具有较高的工作效率和较长的使用寿命,特别适合高精度和高速度的应用环境。
    - 高温适应性:部分型号能够承受高达120°C的工作温度,适合特殊工况应用。

    4. 应用案例和使用建议


    - 应用场景:DPDM紧凑型气缸广泛应用于锂离子电池生产线、小型零件处理及各类工业自动化生产线。例如,在锂电池生产过程中,DPDM可用于组装线上的零部件精准定位和移动。
    - 使用建议:建议在使用前检查气源清洁度,并保持适当的润滑,以延长气缸的使用寿命。同时,根据不同应用场景选择合适的附件,如接近开关、单向流量控制阀等,以提高整体系统的效率和稳定性。

    5. 兼容性和支持


    - 兼容性:所有安装接口均与FESTO公司其他紧凑型气缸兼容,便于集成到现有的自动化系统中。
    - 厂商支持:FESTO公司提供全面的技术支持和售后服务,包括现场安装指导、维修服务和技术咨询。

    6. 常见问题与解决方案


    - 问题一:气缸出现漏气现象。
    - 解决方案:检查密封圈是否磨损或损坏,必要时更换新的密封圈。

    - 问题二:气缸动作缓慢。
    - 解决方案:确认气源压力是否正常,检查气路是否有阻塞,如有需要可增加流量控制阀进行调节。
    - 问题三:气缸内部有异响。
    - 解决方案:拆卸检查内部零件是否有损坏或松动,确保安装正确并重新装配。

    7. 总结和推荐


    Compact Cylinder DPDM以其卓越的性能、灵活的配置和广泛的适用性,成为工业自动化领域的优选产品。无论是在锂电池生产线上还是在小型零件处理中,其紧凑设计和多样化功能都使得DPDM能够在各种复杂环境中表现出色。我们强烈推荐FESTO Compact Cylinder DPDM作为工业自动化项目的关键执行元件。

DPDM-25-20-PA参数

参数
包装方式 散装

DPDM-25-20-PA厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DPDM-25-20-PA数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DPDM-25-20-PA DPDM-25-20-PA数据手册

DPDM-25-20-PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
