CPE24-M3H-3GLS-QS-10

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2785342
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 CPE24-M3H-3GLS-QS-10

CPE24-M3H-3GLS-QS-10概述


    产品简介

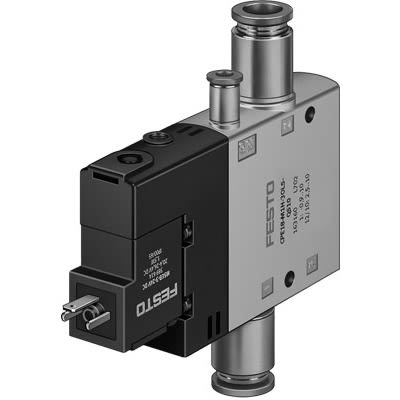

    Air Solenoid Valve CPE24-M3H-3GLS-QS-10
    这款空气电磁阀(型号:CPE24-M3H-3GLS-QS-10)是一款高性能的工业用控制元件,主要用于压缩空气系统的流量控制和开关操作。它适用于各种需要精确控制压缩空气的应用场合,如自动化生产线、气动工具、机器人和气动夹具等。

    技术参数


    - 阀功能:3/2, 闭式,单稳态
    - 动作方式:电气驱动
    - 宽度:24mm
    - 标准额定流量:1250 l/min
    - 气动工作口:QS-10
    - 操作电压:230V AC
    - 操作压力:-0.09 MPa ... 1 MPa(-0.9 bar ... 10 bar)
    - 结构设计:活塞闸阀
    - 复位方法:气动弹簧
    - 认证:c UL us - 认证 (OL)
    - CE标志:符合欧盟低电压指令
    - UKCA标志:符合英国电气设备指令
    - 防护等级:IP65
    - 密封原理:软密封
    - 安装位置:任意方向
    - 手动重置:通过附件进行锁定或非锁定
    - 控制类型:先导控制
    - 先导空气供应口:外部
    - 流道方向:不可逆
    - 符号:00991405
    - 先导压力范围:0.25 MPa ... 1 MPa(2.5 bar ... 10 bar)
    - 关断时间:33 ms
    - 接通时间:50 ms
    - 负载周期:100%
    - 最大正测试脉冲:3300 µs
    - 最大负测试脉冲:3100 µs
    - 线圈特性:230 V AC,50/60 Hz,初始功率3.0 VA,保持功率2.4 VA
    - 允许电压波动范围:-15% / +10%
    - 操作介质:压缩空气(ISO 8573-1:2010 [7:4:4])
    - 允许的操作温度:-5°C ... 50°C
    - 耐振动:运输应用测试,严重等级2(FN 942017-4和EN 60068-2-6)
    - 抗冲击:冲击测试,严重等级2(FN 942017-5和EN 60068-2-27)
    - 腐蚀抵抗等级(CRC):2 - 中度腐蚀应力
    - 防冷凝剂(PWIS)合规性:VDMA24364-B1/B2-L
    - 电气连接:Form C
    - 安装类型:通过孔式安装
    - 先导排气口:82 M5
    - 先导空气口:12 M5
    - 气动连接:1 QS-10
    - 气动连接:2 QS-10
    - 气动连接:3 G3/8
    - 材料:RoHS符合
    - 密封材料:NBR
    - 外壳材料:压铸铝

    产品特点和优势


    该电磁阀具备多个显著特点,使其在诸多应用场景中表现出色:
    - 高可靠性:经过严格的振动和冲击测试,确保在恶劣环境下仍能稳定运行。
    - 精准控制:采用先导控制方式,能够实现对压缩空气的精准调节。
    - 广泛适用性:支持多种安装位置和工作介质,适用范围广。
    - 高效节能:具有高开关频率的能力,且在100%负载周期下依然稳定运行。
    - 安全认证:通过多项国际认证,包括CE、UKCA、UL等,确保产品的安全性和合规性。

    应用案例和使用建议


    应用案例:
    这款电磁阀常用于自动化生产线上的气缸控制、气动工具的动力传输,以及各类气动夹具的应用中。例如,在一个自动化组装线上,该电磁阀可以精确控制气缸的动作,从而提高生产效率和精度。
    使用建议:
    1. 正确的安装方向:尽管产品标称为“任意方向”,但根据具体应用选择合适的安装位置,以获得最佳性能。
    2. 注意环境条件:确保工作环境的温度在-5°C至50°C之间,以保证正常工作。
    3. 定期检查维护:考虑到长时间运行可能产生的磨损,定期检查和维护是必要的,特别是对于密封件和线圈。

    兼容性和支持


    兼容性:
    该电磁阀支持通过孔式安装,并具有多个气动连接口,便于与不同类型的气动系统连接。同时,它也与各种标准电气连接方式兼容。
    支持:
    Festo提供全面的技术支持和售后服务,包括产品咨询、维修服务和更换零件等,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    常见问题:
    1. 电磁阀无法正常工作。
    2. 电磁阀产生异常噪音。
    3. 电磁阀频繁跳闸。
    解决方案:
    1. 检查电源和线路连接:确认电源是否正常,线路是否有松动或损坏。
    2. 清洁内部组件:清理电磁阀内部积尘,确保电磁阀内部清洁无阻。
    3. 调整电压:检查电磁阀的工作电压是否在允许范围内,适当调整电压。

    总结和推荐


    综合评估:
    总体而言,这款CPE24-M3H-3GLS-QS-10电磁阀以其出色的可靠性和广泛的适用性,在多个行业都有着良好的表现。无论是从设计还是实际应用来看,都是一款值得信赖的产品。
    推荐意见:
    鉴于其出色的性能、广泛的兼容性和优异的性价比,强烈推荐在需要精密控制压缩空气的应用场合中使用该电磁阀。

CPE24-M3H-3GLS-QS-10参数

参数
安装方式 底座安装
包装方式 散装

CPE24-M3H-3GLS-QS-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

CPE24-M3H-3GLS-QS-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO CPE24-M3H-3GLS-QS-10 CPE24-M3H-3GLS-QS-10数据手册

CPE24-M3H-3GLS-QS-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
