CPVSC1-M1HT-M-T-Q4

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2786465
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 CPVSC1-M1HT-M-T-Q4

CPVSC1-M1HT-M-T-Q4概述


    产品简介

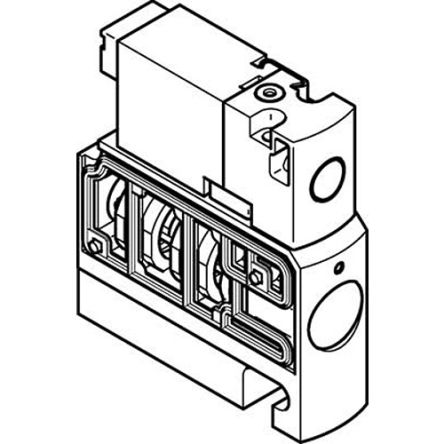

    Festo CPVSC1-M1HT-M-T-Q4气动电磁阀是一款高性能的气动控制阀,主要用于自动化控制领域,广泛应用于工业自动化生产线、机械设备和各种气动控制系统中。该阀具有5/2个稳定工作状态,通过电气方式驱动,能够在不同的压力环境下稳定运行。主要应用于压缩空气控制,适合于多种工业设备和系统的集成。

    技术参数


    - 阀功能:5/2,单稳态
    - 动作类型:电气
    - 阀尺寸:10 mm
    - 标准额定流量:170 l/min
    - 气动工作端口:QS-4
    - 操作电压:24V DC
    - 操作压力范围:-0.09 MPa 至 0.7 MPa 或 -0.9 bar 至 7 bar
    - 结构设计:活塞闸门阀
    - 复位方法:气动弹簧
    - 认证:c UL us - 认证(OL)
    - 防护等级:IP40
    - 排气功能:无流量控制选项
    - 密封原理:软质
    - 安装位置:任意方向
    - 手动覆盖:不锁定
    - 控制类型:先导控制
    - 先导空气供应端口:外部
    - 流向:不可逆
    - 重叠量:重叠
    - 先导压力:0.3 MPa 至 0.7 MPa 或 3 bar 至 7 bar
    - 切换时间(关):10 ms
    - 切换时间(开):10 ms
    - 最大正测试脉冲:500 µs
    - 最大负测试脉冲:400 µs
    - 线圈特性:24 V DC,1.0 W
    - 操作介质:符合ISO 8573-1:2010 [7:4:4]的压缩空气
    - 振动抗性:运输应用测试,符合FN 942017-4 和 EN 60068-2-6 标准
    - 冲击抗性:冲击测试,符合FN 942017-5 和 EN 60068-2-27 标准
    - 耐腐蚀等级:CRC 1 - 低腐蚀应力
    - 材料兼容性:符合VDMA24364-B2-L 标准
    - 介质温度范围:-5 °C 至 50 °C
    - 环境温度范围:-5 °C 至 50 °C
    - 产品重量:30.5 g
    - 电气连接:2针插头
    - 安装类型:通孔安装
    - 先导排气端口:82/84共用端口
    - 气动连接:1共用端口,2QS-4
    - 气动端口:3/5组合共用端口
    - 气动连接:4QS-4
    - 材料注意事项:符合RoHS标准
    - 密封材料:NBR
    - 外壳材料:压铸铝

    产品特点和优势


    Festo CPVSC1-M1HT-M-T-Q4 气动电磁阀以其高性能和稳定性著称。它具备5/2个稳定工作状态,确保了阀门在各种工况下的可靠运作。其活塞闸门的设计使其能够应对较高的气动压力和流量需求。此外,该阀采用了电气驱动方式,操作简便且响应迅速。在恶劣环境中表现卓越,如振动和冲击测试均达到高标准,适用于工业自动化生产线和其他复杂系统。该阀还具有良好的防腐蚀能力,保证了长时间稳定运行。

    应用案例和使用建议


    CPVSC1-M1HT-M-T-Q4 常用于气动控制单元中,例如注塑机、输送线和其他需要精确气动控制的应用场景。在使用过程中,建议根据具体应用选择合适的电气和气动连接方式,以确保系统的高效运行。考虑到不同应用环境对温度的要求,可以在阀门周围加装适当的温控装置,以适应更广泛的温度范围。

    兼容性和支持


    Festo CPVSC1-M1HT-M-T-Q4 气动电磁阀与市面上主流的电气和气动系统高度兼容,易于集成到现有设备中。Festo公司提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询,帮助客户最大化发挥产品的性能。

    常见问题与解决方案


    - Q: 阀门不能正常切换?
    - A: 检查电源电压是否正确,确保电线连接无误。检查是否有堵塞或损坏的内部部件。

    - Q: 阀门出现泄漏现象?
    - A: 确认密封件是否完好无损。如果磨损或老化,及时更换新的密封件。

    - Q: 操作时阀门反应迟缓?
    - A: 检查系统压力是否符合要求。调整先导压力至建议范围内,检查线圈是否过热。

    总结和推荐


    Festo CPVSC1-M1HT-M-T-Q4 是一款集高性能、高可靠性于一体的气动电磁阀。无论是在振动、冲击还是腐蚀等恶劣环境下,都能保持稳定的运行。适用于各类工业自动化设备,且具有良好的兼容性。因此,我们强烈推荐这款产品,尤其对于需要精确气动控制的应用场合。

CPVSC1-M1HT-M-T-Q4参数

参数
安装方式 底座安装
包装方式 散装

CPVSC1-M1HT-M-T-Q4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

CPVSC1-M1HT-M-T-Q4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO CPVSC1-M1HT-M-T-Q4 CPVSC1-M1HT-M-T-Q4数据手册
