DHTG-220-12-A

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2810033
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DHTG-220-12-A

DHTG-220-12-A概述


    产品简介

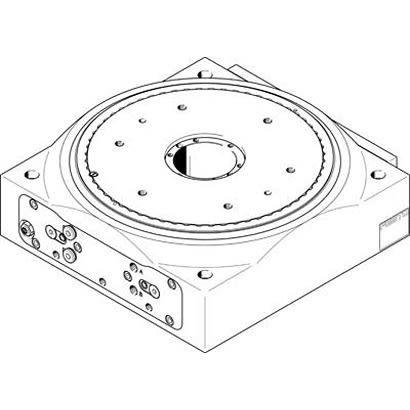

    Festo的DHTG系列旋转分度台是一种广泛应用于自动化设备中的关键部件,主要用于固定中心部分的旋转平台。该系列产品具备多种索引站数(2、3、4、6、8、12、24),可以实现顺时针、逆时针及往复运动,具有出色的稳定性和易用性。这些设备常用于需要精确控制旋转角度和位置的应用场合,如装配线、检测系统、搬运装置等领域。

    技术参数


    - 尺寸:65 mm、90 mm、140 mm、220 mm
    - 索引站数:2、3、4、6、8、12、24
    - 电气接口:M5、G1/8
    - 设计:齿轮耦合、齿条和小齿轮、力导向运动序列
    - 操作模式:双作用
    - 安装方式:通过孔和中心套筒安装,可任意方向安装
    - 减震缓冲:可调节的减震缓冲行程,硬特性曲线
    - 最大理论扭矩:6 bar压力下分别为2.1 Nm、4.4 Nm、18.1 Nm、58.9 Nm
    - 平行度:≤0.04 mm
    - 轴向偏心率:≤0.02 mm
    - 重复精度:≤0.03°
    - 最大转动惯量:无流量控制情况下分别为0.016 kg·m²、0.03 kg·m²、0.3 kg·m²、2.5 kg·m²
    - 工作压力:4 bar至8 bar
    - 环境温度:5°C至60°C
    - 存储温度:-20°C至+80°C
    - 防护等级:IP54
    - 材料:转盘为镀锌钢,盖板和外壳为铝合金,密封件为NBR、TPE-U (PU)

    产品特点和优势


    1. 坚固耐用的机械系统:采用铝合金材质的外壳和盖板,确保长期使用后的耐久性和稳定性。
    2. 简易项目规划与调试:设计简单,易于安装和调整,减少了现场调试的时间和成本。
    3. 多功能集成:内置过载保护、传感器功能、缓冲调整、速度设置等功能,使设备更加智能化。
    4. 高精度定位:定位精度可达±0.03°,确保了设备在各种应用中的可靠性。
    5. 过载保护:当负载过大时,系统会自动停止旋转,避免设备损坏。
    6. 多种操作模式:支持顺时针、逆时针和往复运动,提高了设备的灵活性和适用范围。

    应用案例和使用建议


    应用案例
    DHTG系列旋转分度台广泛应用于自动化生产线中,如汽车制造、电子组装、包装机械等领域。例如,在汽车生产线上,该设备可用于将零件精确输送到不同的工作站进行加工。
    使用建议
    1. 负载管理:在使用过程中要注意不要超过设备的最大转动惯量,否则会影响设备寿命和精度。
    2. 定期维护:建议定期检查各部位螺丝和接头,确保设备运行平稳。
    3. 正确选择型号:根据实际需求选择合适的索引站数和尺寸,以达到最佳效果。

    兼容性和支持


    该产品支持多种安装方式和操作模式,适用于多种自动化系统。同时,Festo提供全面的技术支持和服务,包括安装指导、故障排查和维修保养服务,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    1. 设备运行不稳定
    - 解决方法:检查各连接处是否紧固,重新校准位置传感器。
    2. 转动角度不准
    - 解决方法:重新设置减震缓冲参数,确保设备平稳运行。
    3. 过载保护启动频繁
    - 解决方法:减少负载或更换更大规格的设备。

    总结和推荐


    Festo的DHTG系列旋转分度台凭借其坚固耐用的机械结构、丰富的功能集成和高精度的定位能力,在自动化领域具有显著的优势。它不仅适用于复杂工业生产环境,也能满足中小型企业的基本需求。总体而言,这款产品是一款性价比高的优质设备,强烈推荐给各类自动化设备制造商和用户。
    希望这篇文章能帮助您更好地了解Festo的DHTG系列旋转分度台。如需更多信息,请访问Festo官网或联系当地经销商。

DHTG-220-12-A参数

参数
包装方式 散装

DHTG-220-12-A厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DHTG-220-12-A数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DHTG-220-12-A DHTG-220-12-A数据手册

DHTG-220-12-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
