DSL-40-125-270-CC-A-S20-KF-B

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2753065
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DSL-40-125-270-CC-A-S20-KF-B

DSL-40-125-270-CC-A-S20-KF-B概述


    产品简介

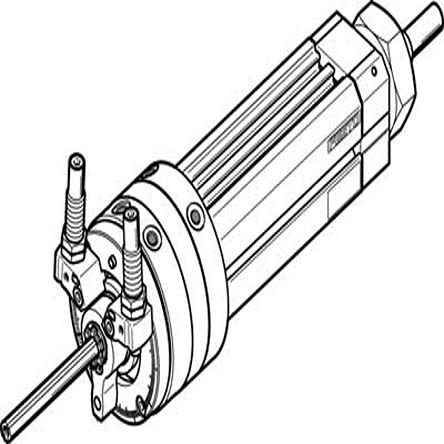

    产品名称: Festo DSL-B2 双作用摆动/直线单元
    产品类型: 气动摆动直线驱动装置
    主要功能: 实现精确的摆动运动(最大270度)和直线运动(最大200毫米行程),同时具有高重复精度和高性能输出能力。
    应用领域: 广泛应用于自动化设备、机器人手臂、包装机、搬运系统等领域。

    技术参数


    | 参数名称 | 规格 |

    | 产品型号 | DSL-B |
    | 摆动角度 | 270度 |
    | 直线行程 | 最大200毫米 |
    | 驱动类型 | 双作用气动 |
    | 惯性力 | 1.25至20牛米 |
    | 额定压力 | 2.5至8巴 |
    | 介质 | 压缩空气 |
    | 工作温度范围 | -10°C 至 +60°C |
    | 精度 | 回程误差 ≤0.1度 |
    | 运行频率 | 最高可达2Hz(摆动) |
    | 载荷能力 | 1至14公斤 |

    产品特点和优势


    特点:
    - 高重复精度:得益于固定停止组件和弹性缓冲件,保证高精度摆动定位。
    - 无限可调:摆动角度可以无级设定,且机械结构确保在负载下稳定不移动。
    - 感应精准:通过接近开关SME/SMT-10进行位置感应,直接安装于停止系统上。
    - 多种组合:提供两种导轨选择(滑动轴承和滚珠轴承),适用于不同需求。
    优势:
    - 强大的驱动力:通过摆动模块的自调整减震器,能够在摆动过程中提供高旋转动能。
    - 管路设计:单端供应口便于快速连接,布局清晰,维护便捷。
    - 精密设计:采用滚珠轴承导向时,回程误差极小(≤0.1度),适用于高精度应用。

    应用案例和使用建议


    应用案例:
    - 用于装配线中的零部件搬运和摆放,例如将零件从一个工位输送到另一个工位。
    - 在医疗设备中,用于输送和翻转手术工具,确保精密操作。
    - 自动化仓储系统中,进行货品的堆叠和搬运。
    使用建议:
    - 在设计集成方案时,考虑气源压力和流量匹配以确保最佳性能。
    - 使用前务必检查各部件状态,确保安全可靠。
    - 为避免超载,合理配置载荷并选择合适型号的产品。

    兼容性和支持


    - 兼容性: 该单元可与多种类型的附件(如接近开关、控制阀、管接头等)配套使用,提升整体系统的灵活性和功能。
    - 支持服务: Festo公司提供全面的技术支持和售后保障,包含定制化解决方案、安装指导和技术咨询等服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 动作不平稳 | 检查是否需要重新润滑气缸 |
    | 输出力不足 | 检查气压是否正常,确保达到额定值 |
    | 摆动角度不准 | 调整机械限位装置的位置 |

    总结和推荐


    综上所述,Festo DSL-B2双作用摆动/直线单元凭借其卓越的设计、高精度和多功能性,在工业自动化领域拥有广泛的应用前景。特别适合于需要精密摆动和直线运动相结合的应用场合。无论是新项目开发还是现有系统的升级改造,这款产品都能提供可靠的解决方案,值得高度推荐。

DSL-40-125-270-CC-A-S20-KF-B参数

参数
包装方式 散装

DSL-40-125-270-CC-A-S20-KF-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DSL-40-125-270-CC-A-S20-KF-B数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DSL-40-125-270-CC-A-S20-KF-B DSL-40-125-270-CC-A-S20-KF-B数据手册

DSL-40-125-270-CC-A-S20-KF-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40092.5903
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
