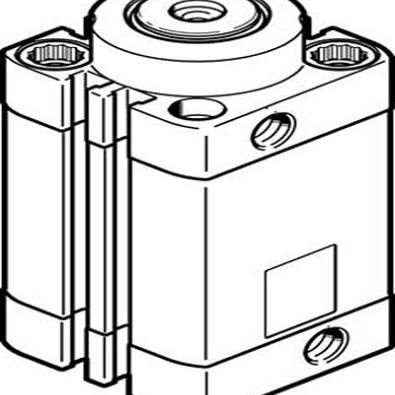

DFSP-32-20-DF-PA

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2716968
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DFSP-32-20-DF-PA

DFSP-32-20-DF-PA概述

    停止气缸DFSP2 技术手册

    产品简介


    停止气缸DFSP系列是一种高效能的气动元件,用于在各种工业应用中实现物料的精准控制与定位。该系列产品提供多种配置选择,包括通过销轴连接(Trunnion)、销轴连接带内螺纹(Trunnion with female thread)以及滚轮连接(Roller),可根据具体需求进行选型。主要功能为单作用(Single-acting, pulling)、双作用带弹簧(Double-acting with spring, pulling)及双作用不带弹簧(Double-acting without spring)。DFSP系列气缸在紧凑设计的基础上具备长寿命的缓冲特性及坚固的活塞杆导向装置,广泛应用于工件载体、托盘和重物的快速安全制动。

    技术参数


    - 型号规格:DFSP系列可选直径从16mm到50mm,行程长度从5mm到30mm。
    - 气动接口:16mm直径的为M5,20mm为M5,32mm为G1/8,40mm为G1/8,50mm为G1/8。
    - 操作压力:无弹簧时最小操作压力为0.1 MPa(1 bar),带弹簧时最小操作压力为0.28 MPa(2.8 bar)。
    - 最大工作压力:1 MPa(10 bar)。
    - 最大侧向力:根据活塞直径不同而变化,例如16mm活塞直径时的最大侧向力可达1500 N。
    - 有效力:以16mm活塞直径为例,在0.6 MPa(6 bar)下,其最大前进有效力为1070 N。
    - 重量:根据不同的型号和配置,重量从113克到1007克不等。
    - 耐腐蚀等级:中等腐蚀应力(CRC等级2)。

    产品特点和优势


    DFSP系列的优势在于其高安全性,能够在紧急停机或压力失效情况下确保物料的安全制动。它还能够承受较大的侧向负载,比如由于夹紧或保持载荷产生的负载。DFSP系列采用了紧凑的设计和集成的接近开关,从而节省了安装空间并实现了快速设置。此外,其优异的缓冲性能和坚固的活塞杆导向结构进一步延长了使用寿命。

    应用案例和使用建议


    DFSP系列广泛应用于需要快速精确制动的场合,如传送系统中的物料传递控制。典型应用场景包括自动化生产线中的工件载体、托盘及包裹的停止。在实际使用中,为了提高效率和减少磨损,建议采用适当的弹性缓冲器来吸收冲击能量,并确保压缩空气压力不低于所需水平。此外,对于带有旋转保护的型号,需确保物料移动方向与活塞杆垂直,否则可能影响使用寿命。

    兼容性和支持


    DFSP系列具有较高的互换性和兼容性,可与多种外围设备及控制系统无缝对接。供应商提供了详尽的技术文档和支持服务,包括安装指导、维护建议和备件供应。客户可以通过制造商的官方网站获取最新的技术支持信息。

    常见问题与解决方案


    - Q: 活塞杆设计如何影响安装?
    - A: 确保安装时正确识别活塞杆设计类型(标准、内螺纹或滚轮),以便准确选择安装方法。

    - Q: 在低气压环境下使用有何限制?
    - A: 当气压低于0.6 MPa(6 bar)时,应遵循制造商的指导原则以确保正常运行。

    总结和推荐


    总体而言,DFSP系列停止气缸以其高可靠性和适应性强的特点,在各类自动化生产线中表现出色。其易于安装、维护简便且性能稳定,因此非常推荐用于需要高精度和可靠性控制的应用场景。用户在选购时应根据具体需求选择合适的型号和配置,确保系统的最佳性能。

DFSP-32-20-DF-PA参数

参数
包装方式 散装

DFSP-32-20-DF-PA厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DFSP-32-20-DF-PA数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DFSP-32-20-DF-PA DFSP-32-20-DF-PA数据手册

DFSP-32-20-DF-PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
