DFSP-40-25-PF-PA

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2716991
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DFSP-40-25-PF-PA

DFSP-40-25-PF-PA概述


    产品简介

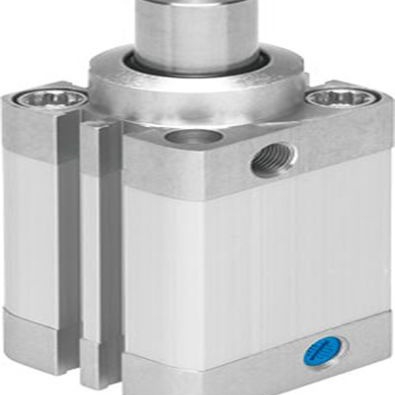

    Stopper Cylinder DFSP 是一款专为工业自动化和输送系统设计的气动制动器。该产品通过精准控制,能够有效地停止运输过程中的货物,适用于各种负载重量(高达90公斤)的应用场景。其类型包括带支撑轴(Trunnion)、带内螺纹的支撑轴(Trunnion with female thread)以及带滚轮(Roller)的版本,提供单作用(拉力)和双作用(弹簧和气压驱动)等多种工作模式。

    技术参数


    - 产品尺寸:直径范围16毫米到50毫米,行程范围5毫米到30毫米。
    - 材料:活塞杆采用高合金不锈钢;主体采用磨光阳极氧化铝合金;弹簧采用弹簧钢;罩盖采用阳极氧化铝合金;滚轮采用镀锌钢。
    - 接口:不同直径有不同的气动连接方式,如M5、G1/8等。
    - 工作介质:压缩空气,符合ISO 8573-1:2010 [7:4:4]标准,操作压力范围0.1 MPa至1 MPa(1 bar至10 bar)。
    - 有效负载力:在0.6 MPa(6 bar)压力下,单作用型的有效力最高可达1064牛顿。
    - 冲击能量:最大冲击能量在端部位置可达到1.0焦耳。
    - 最大侧向力:当切换时,允许的最大侧向力为1500牛顿。
    - 环境温度:工作温度范围-10°C至+80°C。

    产品特点和优势


    Stopper Cylinder DFSP的主要优势在于其紧凑的设计和高效的缓冲性能。具备三个侧面的传感器槽便于集成,使安装和设置变得简单快捷。此外,其优异的耐久性(高服务寿命)和可靠的缓冲特性使得它特别适合需要频繁制动的大负载系统。滚轮版本还提供了防旋转保护,进一步提升了稳定性和耐用性。

    应用案例和使用建议


    该产品广泛应用于自动化生产线上对物料进行精确控制。例如,在装配线中,它可以用于停止移动的物料车,确保安全且高效的生产流程。为了实现最佳效果,建议在高负载或高速度运行时配合弹性缓冲装置使用,以减少冲击并优化制动能量。此外,正确选择合适的型号(根据负载和速度),以及注意最小螺纹深度的要求是确保系统正常运行的关键。

    兼容性和支持


    Stopper Cylinder DFSP具有广泛的兼容性,可以与多种其他配件(如底座安装板DAMF-F7、中心套筒ZBH等)一起使用。同时,FESTO提供了详尽的技术文档和支持,包括CAD数据下载链接和在线技术支持。

    常见问题与解决方案


    - 问题:如何调整防旋转环的位置?
    - 解决方案:可以通过松开螺丝旋转防旋转环90度来实现。

    - 问题:如果空气压力低于0.6 MPa (6 bar),是否仍能正常工作?
    - 解决方案:确保空气压力不低于规定值,否则将无法产生足够的驱动力完成切换动作。

    总结和推荐


    综上所述,Stopper Cylinder DFSP是一款高效、可靠且易于集成的气动制动器,非常适合应用于自动化生产线中需要精确控制的场合。考虑到其广泛的适应性和卓越的性能,强烈推荐给需要此类产品的工程师和技术人员。

DFSP-40-25-PF-PA参数

参数
包装方式 散装

DFSP-40-25-PF-PA厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DFSP-40-25-PF-PA数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DFSP-40-25-PF-PA DFSP-40-25-PF-PA数据手册

DFSP-40-25-PF-PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
