DAPS-0240-090-RS3-F0710-CR

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2716818
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DAPS-0240-090-RS3-F0710-CR

DAPS-0240-090-RS3-F0710-CR概述


    产品简介

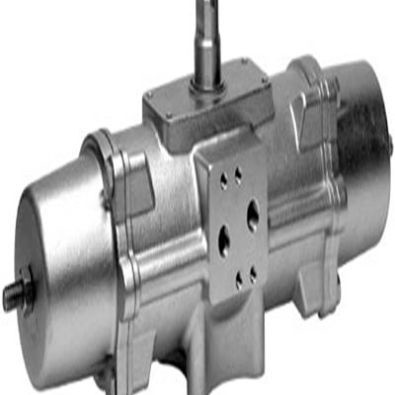

    电子元器件名称:气动四分之一转执行器
    型号:DAPS-0240-090-RS3-F0710-CR
    主要功能: 气动四分之一转执行器是一种用于自动化控制系统的装置,它能够实现阀门的快速开启和关闭操作。通过与标准阀门接口的连接,这种执行器可以广泛应用于各种工业领域,如石油、化工、电力等行业。
    应用领域: 主要用于需要高精度和可靠性的流体控制系统中,例如在阀门驱动、工业自动化等领域。

    技术参数


    - 阀体尺寸: 0240
    - 法兰孔距: F07, F10
    - 旋转角度: 90度
    - 轴连接深度: 24.3毫米
    - 标准连接方式: ISO 5211
    - 闭合方向: 顺时针闭合
    - 安全完整性等级(SIL): 最高可达SIL 2(高需求模式和低需求模式)
    - 额定工作压力: 0.56兆帕(5.6巴)
    - 工作压力范围: 0.42至0.84兆帕(4.2至8.4巴)
    - 连接压力: 0.42兆帕(4.2巴)
    - 扭矩:
    - 额定工作压力下,0度旋转角:280牛米
    - 额定工作压力下,50度旋转角:150牛米
    - 额定工作压力下,90度旋转角:220牛米
    - 弹簧复位扭矩,0度旋转角:120牛米
    - 弹簧复位扭矩,50度旋转角:90牛米
    - 弹簧复位扭矩,90度旋转角:180牛米
    - 耗气量: 在6巴压力下每个周期耗气量为9.66升
    - 重量: 12.9千克
    - 轴材料: 高合金不锈钢,材质号1.4301
    - 罩盖材料: 高合金不锈钢,材质号1.4408
    - 活塞密封材料: FPM、NBR、PUR
    - 材料符合RoHS规定

    产品特点和优势


    1. 高可靠性: 能够在极端条件下正常工作,满足SIL 2安全完整性要求,确保操作的安全性。
    2. 易于安装: 符合ISO 5211标准,便于与各种阀门连接。
    3. 高性能: 提供多种材料选项,以适应不同环境下的腐蚀应力。
    4. 多样化选择: 不同的法兰孔距设计可满足不同客户需求。
    5. 高效能: 设计紧凑,占用空间小,且能提供较大扭矩,适合不同规模的应用场合。

    应用案例和使用建议


    该气动四分之一转执行器适用于各种需要快速开启和关闭的流体控制系统。例如,在石油化工行业,可用于控制阀门的开关,以确保工艺流程的稳定运行。此外,在水处理行业中也常用于调节流量。
    使用建议:
    - 安装注意事项: 确保安装位置符合设计要求,避免因安装不当导致的功能失效。
    - 操作条件: 严格按照制造商提供的参数操作,不要超负荷使用。
    - 维护保养: 定期检查密封件的状态,及时更换磨损部件,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 该执行器采用ISO 5211标准接口,可以轻松适配市场上主流阀门。其与多种材料的密封圈兼容,提高了使用的灵活性。
    - 认证支持: 已获得德国技术监督协会(TÜV Nord)颁发的ATEX证书,保证了其在爆炸危险区域内的安全使用。

    常见问题与解决方案


    - 问题1:执行器出现异常噪音
    - 解决方案: 检查是否存在松动部件,确保所有连接件紧固到位。
    - 问题2:阀门无法完全关闭
    - 解决方案: 核对操作压力是否达到要求,同时检查密封圈是否磨损或损坏。
    - 问题3:扭矩输出不稳定
    - 解决方案: 核实气源压力是否符合规范,检查气路是否有泄漏现象。

    总结和推荐


    综上所述,该气动四分之一转执行器凭借其卓越的技术性能、广泛的适用范围以及高可靠性等特点,在工业自动化领域展现出强大的竞争力。无论是对于新建项目还是现有系统的升级替换,这款执行器都是一个非常值得信赖的选择。因此,我们强烈推荐在相关应用场景中使用该产品。

DAPS-0240-090-RS3-F0710-CR参数

参数
包装方式 散装

DAPS-0240-090-RS3-F0710-CR厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DAPS-0240-090-RS3-F0710-CR数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DAPS-0240-090-RS3-F0710-CR DAPS-0240-090-RS3-F0710-CR数据手册
