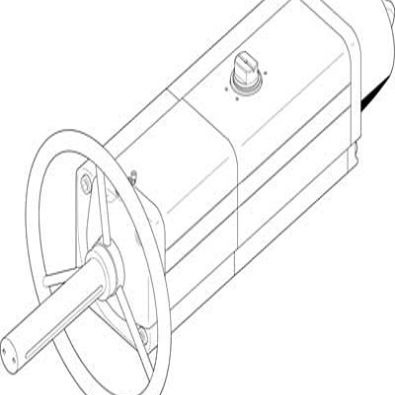

DAPS-0960-090-RS2-F1216-MW

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2717372
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DAPS-0960-090-RS2-F1216-MW

DAPS-0960-090-RS2-F1216-MW概述


    产品简介


    DAPS-0960-090-RS2-F1216-MW 旋转式气动执行器 是一款专为自动化控制领域设计的产品。它主要用于控制各类阀门,如气动阀、水阀、蒸汽阀等。这款执行器采用Scotch yoke系统,能够实现精确的位置控制和可靠的阀门操作,广泛应用于石油化工、食品饮料、制药和电力等多个行业。

    技术参数


    - 尺寸: 0960
    - 法兰孔型: F12, F16
    - 旋转角度: 92度
    - 轴连接深度: 48.5mm
    - 端位调节范围: 单端位可调
    - 标准连接: ISO 5211
    - 结构设计: Scotch yoke系统
    - 位置传感: 无
    - 关闭方向: 顺时针关闭
    - 认证标准: VDI/VDE 3845 (NAMUR)
    - 安全完整性等级:
    - 高需求模式:SIL 2
    - 低需求模式:SIL 2
    - 弹簧力连接压力: 0.35 MPa (3.5 bar)
    - 工作压力: 0.35 MPa ~ 0.84 MPa (3.5 bar ~ 8.4 bar)
    - 额定工作压力: 0.56 MPa (5.6 bar)
    - 操作介质: 压缩空气(符合ISO 8573-1:2010标准 [7:4:4])
    - 腐蚀抵抗力: CRC 2级(中等腐蚀应力)
    - 工作温度范围: -20°C ~ 80°C
    - 扭矩:
    - 额定工作压力和0°旋转角:1200Nm
    - 额定工作压力和50°旋转角:660Nm
    - 额定工作压力和90°旋转角:1000Nm
    - 弹簧复位扭矩:
    - 0°旋转角:400Nm
    - 50°旋转角:300Nm
    - 90°旋转角:600Nm
    - 气耗量: 6bar时每周期消耗41.3升空气
    - 产品重量: 50600g
    - 轴连接: T46
    - 气动连接: G1/4
    - 材料合规: RoHS标准
    - 密封材料: FPM, NBR, PUR
    - 盖材料: 工程铝合金
    - 外壳材料: 工程铝合金
    - 螺钉材料: 高合金钢
    - 轴材料: 高合金钢
    - 轴材料编号: 1.4305

    产品特点和优势


    DAPS-0960-090-RS2-F1216-MW 气动执行器具有多种优势,适用于各种苛刻的工作环境。首先,它的Scotch yoke系统可以提供精确的位置控制和稳定的操作性能。其次,由于能够在-20°C至80°C的宽泛温度范围内工作,使得该执行器在多种气候条件下都能可靠运行。此外,它具备较高的安全完整性等级(SIL 2),确保在高风险场合下的安全性。最后,该产品通过了多项认证,包括ATEX、CE和UKCA,保证了其在危险区域中的合规性和安全性。

    应用案例和使用建议


    DAPS-0960-090-RS2-F1216-MW 气动执行器广泛应用于各类工业领域。例如,在化工厂中用于控制蒸汽管道上的阀门,以实现工艺流程的自动调节。在食品饮料行业,它可以用于控制清洗液的流量,确保生产过程的卫生和效率。
    使用建议:
    1. 确保操作介质为压缩空气且符合ISO 8573-1:2010标准 [7:4:4],并且在必要时进行油润滑。
    2. 定期检查并维护气动系统的清洁度和密封性,防止杂质和泄漏影响执行器的正常工作。
    3. 在选择阀门执行器时,根据实际工况需要选择合适的扭矩范围,确保执行器能够满足工艺要求。

    兼容性和支持


    DAPS-0960-090-RS2-F1216-MW 气动执行器符合ISO 5211标准的接口设计,使其能够与各种品牌和型号的阀门配套使用。此外,Festo公司提供了全方位的技术支持和售后服务,包括安装指导、故障诊断和维修服务,确保用户能够顺利地使用和维护该产品。

    常见问题与解决方案


    - 问题1: 执行器工作过程中出现噪音
    - 解决方案: 检查是否有杂质进入气动系统,清理过滤器和油雾器;检查机械部分是否磨损,如有磨损需更换相关部件。

    - 问题2: 执行器无法达到设定位置
    - 解决方案: 检查气源压力是否在正常范围内;检查阀门是否存在卡滞现象,如有卡滞需清理阀门;确认定位传感器工作状态,必要时重新校准。

    - 问题3: 执行器出现泄漏
    - 解决方案: 检查密封圈是否损坏,更换新的密封圈;确认连接部位是否紧固,如有松动需拧紧螺丝。

    总结和推荐


    DAPS-0960-090-RS2-F1216-MW 气动执行器凭借其卓越的性能、可靠的安全性和广泛的适用性,在众多工业应用场景中表现出色。无论是对于需要在严苛环境下工作的企业,还是追求高效精准控制的企业,这款执行器都是理想的选择。因此,我们强烈推荐这款产品。

DAPS-0960-090-RS2-F1216-MW参数

参数
应用等级 工业级
包装方式 散装

DAPS-0960-090-RS2-F1216-MW厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DAPS-0960-090-RS2-F1216-MW数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DAPS-0960-090-RS2-F1216-MW DAPS-0960-090-RS2-F1216-MW数据手册

DAPS-0960-090-RS2-F1216-MW封装设计

查看详情并下载
Symbol
Footprint
3D Model
