DAPS-0106-090-R-F0507-T6

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2716766
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DAPS-0106-090-R-F0507-T6

DAPS-0106-090-R-F0507-T6概述


    产品简介

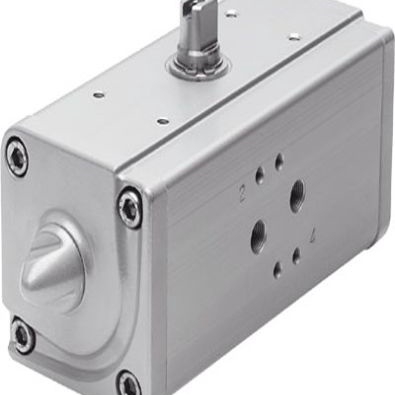

    DAPS-0106-090-R-F0507-T6气动执行器是一种专为工业自动化设计的产品,适用于阀门控制的应用。这款执行器通过双作用模式,能够精确地控制阀门的开关状态。它采用斯科特轭结构设计,具有高可靠性与耐用性。该执行器符合多种国际标准,如ISO 5211、VDI/VDE 3845(NAMUR)等,确保其在全球范围内的广泛应用。

    技术参数


    - 尺寸:阀执行器大小为0106
    - 法兰孔型:F05,F07
    - 旋转角度:90度
    - 端位置调整范围:在0°时为-1°到9°
    - 轴连接深度:19.3毫米
    - 与阀的标准连接:ISO 5211
    - 缓冲:无缓冲
    - 安装方向:任何方向
    - 操作模式:双作用
    - 结构设计:斯科特轭系统
    - 安全完整性等级(SIL):高达SIL 2(低需求模式)
    - 操作压力:0.3 MPa至0.84 MPa(或3巴至8.4巴)
    - 额定操作压力:0.56 MPa(5.6巴)
    - 最大摆动频率(6巴时):1赫兹
    - 环境温度范围:-50°C至60°C
    - 扭矩:
    - 额定操作压力下0°旋转角时:106牛米
    - 额定操作压力下50°旋转角时:53牛米
    - 额定操作压力下90°旋转角时:80牛米
    - 气耗:每周期0°至额定旋转角至0°时为3.85升
    - 产品重量:2500克
    - 轴连接类型:T17
    - 气动连接类型:G1/8
    - 材料:RoHS合规;盖材料为锻造铝合金;密封材料为氟橡胶;外壳材料为锻造铝合金;螺丝材料为高合金钢;轴材料为高合金钢,材料编号为1.4305

    产品特点和优势


    - 双作用模式:这种操作模式使得执行器能够在正反两个方向上提供稳定的控制力,保证了阀门操作的精确性。
    - 斯科特轭系统:结构设计坚固耐用,即使在极端工况下也能可靠运行。
    - 高SIL等级:符合SIL 2标准,适用于危险区域,增强了设备的安全性。
    - 广泛的适用范围:能够适应不同温度和压力条件下的应用需求,确保其在各种工业环境中的高效运作。
    - 防爆认证:获得了ATEX认证,适合在潜在爆炸环境中使用。

    应用案例和使用建议


    应用案例:
    DAPS-0106-090-R-F0507-T6执行器广泛应用于石化、化工、水处理等行业,特别是在需要高精度控制的场合。例如,在压缩空气系统中,它用于控制阀门的开闭以实现流程控制。
    使用建议:
    - 确保执行器的工作环境温度保持在-50°C至60°C之间,以避免超出工作极限导致损坏。
    - 在安装前检查并确认所选法兰孔型符合现场要求,以确保正确连接。
    - 定期进行维护检查,尤其是对运动部件和密封件的检查,以延长执行器的使用寿命。
    - 选择合适的操作介质(如压缩空气),并遵循操作指南中关于油润滑的规定,以保证长期稳定运行。

    兼容性和支持


    DAPS-0106-090-R-F0507-T6执行器可与符合ISO 5211标准的阀门进行连接,并且能够与其它气动控制系统兼容。制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和维护保养建议。此外,相关文档和在线资源也可帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何确定执行器的操作压力?
    - 解答:根据用户手册中的数据表,额定操作压力为0.56 MPa(5.6巴)。实际应用中,建议不要超过0.84 MPa(8.4巴)以防止过载。
    2. 问:遇到操作过程中频繁发生故障怎么办?
    - 解答:首先检查电源供应是否正常,其次检查是否有外部因素干扰(如温度过高或过低),最后请专业人员进行检修。

    总结和推荐


    总结:
    DAPS-0106-090-R-F0507-T6气动执行器凭借其卓越的性能、高安全性及广泛的应用范围,成为工业自动化领域的理想选择。它的斯科特轭系统设计使其能够在恶劣条件下持续工作,而其双作用模式和SIL 2认证则进一步提升了其安全性和可靠性。
    推荐:
    鉴于该产品的高性能和广泛应用,强烈推荐使用DAPS-0106-090-R-F0507-T6气动执行器,尤其是在需要高精度控制和安全性的应用场景中。

DAPS-0106-090-R-F0507-T6参数

参数
应用等级 工业级
包装方式 散装

DAPS-0106-090-R-F0507-T6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DAPS-0106-090-R-F0507-T6数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DAPS-0106-090-R-F0507-T6 DAPS-0106-090-R-F0507-T6数据手册
