DAPS-0120-090-R-F0507-CR

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2716767
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DAPS-0120-090-R-F0507-CR

DAPS-0120-090-R-F0507-CR概述


    产品简介

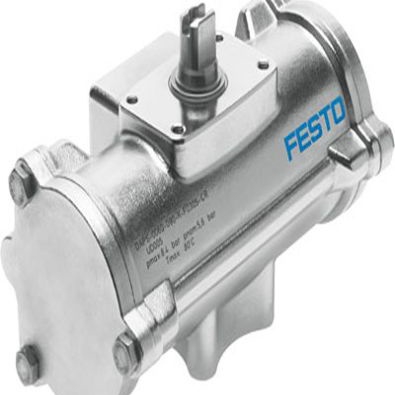

    DAPS-0120-090-R-F0507-CR型电动执行器
    DAPS-0120-090-R-F0507-CR是一款专为工业自动化领域设计的电动执行器。该产品主要用于控制阀门的开启和关闭操作,适用于各类气体和液体流体控制系统。其具有多种功能特性,如双作用模式、Scotch yoke系统结构设计、符合ISO 5211标准的接口等,使其广泛应用于石油、化工、食品加工等多个行业。

    技术参数


    | 特性 | 值 |

    | 阀门执行器尺寸 | 0120 |
    | 法兰孔位图 | F05, F07 |
    | 转角范围 | 90度 |
    | 轴连接深度 | 16.3毫米 |
    | 标准阀连接 | ISO 5211 |
    | 缓冲机制 | 无缓冲 |
    | 安装位置 | 任意位置 |
    | 操作方式 | 双作用 |
    | 结构设计 | Scotch yoke系统 |
    | 闭合方向 | 顺时针闭合 |
    | 阀门接口标准 | VDI/VDE 3845 (NAMUR) |
    | 安全完整性等级 (SIL) | 高需求模式:SIL 2 |
    低需求模式:SIL 2 |
    | 工作压力 | 0.25 MPa 至 0.84 MPa |
    2.5 bar 至 8.4 bar |
    | 标称工作压力 | 0.56 MPa |
    5.6 bar |
    | 气体介质 | 压缩空气(ISO 8573-1:2010 [7:4:4]) |
    | 操作扭矩(标称压力) | 0°转角:120 Nm |
    50°转角:60 Nm |
    90°转角:90 Nm |
    | 循环消耗气量 | 4.06升/次 |
    | 产品重量 | 3300克 |
    | 轴材料 | 1.4301 |
    | 旋钮连接 | T14 |
    | 气动接口 | G1/8 |

    产品特点和优势


    DAPS-0120-090-R-F0507-CR电动执行器具有以下几点显著的优势:
    1. 安全可靠性高:支持SIL 2级高需求和低需求模式,确保了产品的高安全性。
    2. 多功能接口:ISO 5211和VDI/VDE 3845 (NAMUR)标准接口使得安装和维护更加方便。
    3. 适应性强:支持多种法兰孔位图,可以适用于各种类型的阀门和设备。
    4. 耐用性好:采用高合金不锈钢材料,能够在恶劣环境下长时间稳定工作。
    5. 环境适应性广:能够在-20°C至+60°C的温度范围内正常工作,满足多种工作环境要求。

    应用案例和使用建议


    应用场景
    - 石油和天然气行业:用于控制压缩气体和液体的流动,保证工艺过程的安全稳定。
    - 化工行业:调节反应釜内的压力和流量,控制化学反应进程。
    - 食品加工行业:用于控制生产过程中流体介质的输送,保证食品安全卫生。
    使用建议
    - 在选择安装位置时,请注意避免振动强烈的位置,以确保产品的长期稳定性。
    - 定期检查产品的气密性,避免因漏气导致的压力不稳定现象。
    - 若需进行更频繁的操作,建议在系统中增加油润滑设施以延长执行器的使用寿命。

    兼容性和支持


    - 兼容性:DAPS-0120-090-R-F0507-CR支持与多种标准阀门接口的对接,能够无缝集成到现有的控制系统中。
    - 技术支持:制造商提供全方位的技术支持服务,包括安装指导、故障排查和维护保养等,确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法启动执行器 | 检查电源连接及电压等级,确认系统供电正常 |
    | 执行器动作异常 | 确认气压是否达到规定的范围,调整气压至正确值 |
    | 执行器在高温环境下运行不正常 | 检查环境温度是否超出规定范围,采取适当的冷却措施 |

    总结和推荐


    综上所述,DAPS-0120-090-R-F0507-CR是一款技术先进、性能稳定的电动执行器。它具备高安全等级、多种接口支持以及良好的环境适应能力,适用于多种工业应用场景。我们强烈推荐在需要高性能电动执行器的场合选用此产品。

DAPS-0120-090-R-F0507-CR参数

参数
包装方式 散装

DAPS-0120-090-R-F0507-CR厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DAPS-0120-090-R-F0507-CR数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DAPS-0120-090-R-F0507-CR DAPS-0120-090-R-F0507-CR数据手册

DAPS-0120-090-R-F0507-CR封装设计

查看详情并下载
Symbol
Footprint
3D Model
