DAPS-0030-090-RS3-F0305-CR

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2716709
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DAPS-0030-090-RS3-F0305-CR

DAPS-0030-090-RS3-F0305-CR概述


    产品简介

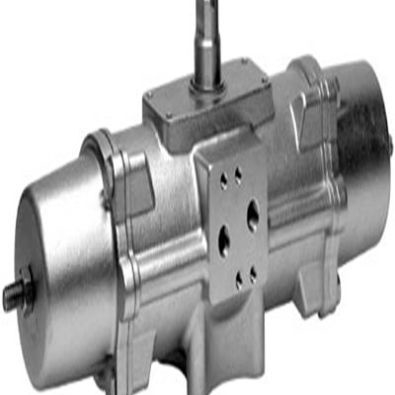

    DAPS-0030-090-RS3-F0305-CR Quarter Turn Actuator
    DAPS-0030-090-RS3-F0305-CR是一种气动执行器,主要用于阀门操作。它具有0030系列尺寸,能够实现90度旋转动作,广泛应用于工业自动化领域,特别是在需要高精度和可靠性的场合,如石油、化工、电力等领域。

    技术参数


    - 型号: DAPS-0030-090-RS3-F0305-CR
    - 阀体尺寸: 0030
    - 法兰孔图案: F03, F05
    - 旋转角度: 90度
    - 连接深度: 12.1毫米
    - 标准接口: ISO 5211
    - 缓冲设计: 无缓冲
    - 安装位置: 任意
    - 操作模式: 单作用
    - 结构设计: 斯科特-摇杆系统
    - 位置感应: 无
    - 关闭方向: 顺时针
    - 安全完整性等级(SIL): 高需求模式下最高可达SIL 2
    - 弹簧力连接压力: 0.42 MPa (4.2 bar)
    - 操作压力: 0.42 MPa至0.84 MPa (4.2 bar至8.4 bar)
    - 额定操作压力: 0.56 MPa (5.6 bar)
    - 温度范围: -20°C 至 80°C
    - 扭矩 (额定压力下):
    - 0°: 35 Nm
    - 50°: 18.8 Nm
    - 90°: 27.5 Nm
    - 弹簧复位扭矩 (额定压力下):
    - 0°: 15 Nm
    - 50°: 11.3 Nm
    - 90°: 22.5 Nm
    - 空气消耗量 (每周期): 0°至额定旋转角度至0°: 1.12 L
    - 产品重量: 2400克
    - 材料:
    - 阀盖: 高合金不锈钢 1.4408
    - 密封圈: FPM, NBR, PUR
    - 外壳: 高合金不锈钢 1.4408
    - 螺丝: 高合金不锈钢
    - 轴: 高合金不锈钢 1.4301
    - 认证: CE, ATEX, UKCA

    产品特点和优势


    1. 高安全性: 具备SIL 2等级的安全完整性,能够在高需求模式下提供卓越的安全保障。
    2. 广泛的温度适应性: 能够在-20°C至80°C的温度范围内稳定运行。
    3. 抗腐蚀性强: 符合CRC 3级标准,能够在高腐蚀环境中保持良好的性能。
    4. 多种安装选项: 可以在任意位置安装,方便灵活配置。
    5. 环保合规: 符合RoHS标准,无铅、无卤素。

    应用案例和使用建议


    应用案例:
    - 在炼油厂中,用于控制油罐阀门,确保精确操作和安全防护。
    - 在化工厂中,用于气体处理系统中的阀门开关,提高生产效率。
    使用建议:
    - 确保操作压力在0.42 MPa至0.84 MPa之间,以获得最佳性能。
    - 定期检查并润滑空气系统,以防止空气中的杂质影响密封圈。
    - 在高湿度或腐蚀性环境下使用时,需定期检查和更换密封圈。

    兼容性和支持


    - 兼容性: 本产品支持ISO 5211标准接口,可与多种阀门连接。
    - 支持: 厂商提供详尽的技术文档和支持服务,确保客户能顺利安装和使用。

    常见问题与解决方案


    1. 问题: 操作压力不稳定
    - 解决办法: 检查空气供应系统,确保压力稳定,并进行适当调整。

    2. 问题: 阀门无法正常关闭
    - 解决办法: 检查是否有杂质堵塞空气通道,清理后重新测试。

    3. 问题: 扭矩不足
    - 解决办法: 检查是否达到额定压力,并确保所有连接部件紧固。

    总结和推荐


    综合评估:
    DAPS-0030-090-RS3-F0305-CR是一款高性能、高安全性的气动执行器,具备广泛的适用性和可靠性。其优异的抗腐蚀性和广泛的工作温度范围使其适用于各种严苛的工业环境。
    推荐使用:
    强烈推荐在需要高精度和安全性的工业自动化项目中使用。其卓越的设计和出色的性能使其成为众多同类产品的首选。

DAPS-0030-090-RS3-F0305-CR参数

参数
包装方式 散装

DAPS-0030-090-RS3-F0305-CR厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DAPS-0030-090-RS3-F0305-CR数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DAPS-0030-090-RS3-F0305-CR DAPS-0030-090-RS3-F0305-CR数据手册
