DAPS-0720-090-RS1-F14

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 2717336
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DAPS-0720-090-RS1-F14

DAPS-0720-090-RS1-F14概述

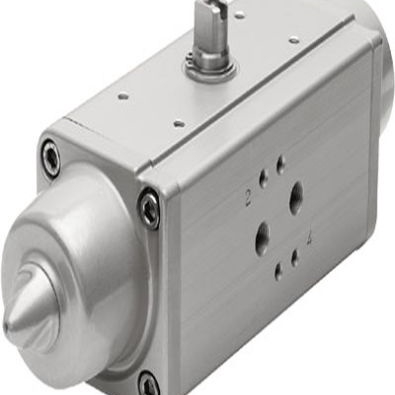

    # 半回转执行器 DAPS 系列

    产品简介


    半回转执行器 DAPS 是一款专门设计用于满足过程工业需求的产品。这些执行器通过一种斯科特-约克(Scotch Yoke)机械机构来产生扭矩,能够克服阀门的高启动力矩。它们主要用于控制介质流量的各类阀门,如球阀和蝶形阀,这类阀门的旋转角度通常限制在90°以内。根据具体需求,DAPS 系列提供了多种版本,包括标准版、高温版、不锈钢版以及带手轮版本。

    技术参数


    基本技术规格
    | 参数 | 标准版 (DAPS) | 高温版 (DAPS T4) | 不锈钢版 (DAPS CR) | 手轮版 (DAPS MW) |

    | 尺寸 (Size)| 0008 ... 8000 | 0015 ... 0960 | 0015 ... 0480 | 0106 ... 1920 |
    | 输出扭矩 (Torque) | 8 ... 8000 Nm | 15 ... 960 Nm | 15 ... 480 Nm | 106 ... 1920 Nm |
    | 转角范围 (Swivel Angle) | 0 ... 90° | 0 ... 90° | 0 ... 90° | 0 ... 90° |
    | 工作温度范围 (Temperature Range) | -20 ... +80°C | -20 ... +150°C | -20 ... +80°C | - |
    其他关键参数
    - 连接接口: 符合 NAMUR VDI/VDE 3845 标准
    - 介质类型: 压缩空气至 ISO 8573-1:2010 [7:4:4]
    - 操作压力范围: 1 ... 8.4 bar
    - 材料: 铝合金外壳,高合金钢轴
    - 安全等级: 最高达到 SIL 2 等级
    - 环境温度: -20 ... +80°C,特殊型号可达 +150°C 或 -50°C

    产品特点和优势


    1. 紧凑设计: 适用于空间有限的应用场合。
    2. 扭矩特性: 适应于过程阀门的操作需求。
    3. 耐磨性: 由于采用了简单的机械系统,磨损较低。
    4. 调节转角: 可调节的转角适用于不同的应用场景。
    5. 安全性: 符合 ATEX 指令,适用于潜在爆炸性环境。
    6. 连接模式: 符合 NAMUR VDI/VDE 3845 标准,便于安装电磁阀。

    应用案例和使用建议


    应用案例
    - 流程控制: 在化工、石油和天然气行业中广泛应用,用于控制和调节介质流量。
    - 环境适用: 高温版本适用于处理高温介质,不锈钢版本适合腐蚀性环境。
    使用建议
    - 在选择不同版本时,应考虑介质温度、腐蚀性和安全性要求。
    - 定期检查和维护以确保执行器的最佳性能。

    兼容性和支持


    - 兼容性: 与多种电磁阀和附件兼容,可通过标准 NAMUR 接口安装。
    - 支持: 提供详尽的技术文档和客户支持服务,帮助解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 执行器响应慢 | 检查操作压力是否正常,清理滤网 |
    | 转角调节不到位 | 调整限位螺钉,重新校准 |
    | 长期磨损导致扭矩下降 | 更换磨损部件,进行保养 |

    总结和推荐


    半回转执行器 DAPS 系列以其紧凑的设计、可靠的性能和广泛的应用范围,在自动化控制领域表现出色。无论是常规操作还是严苛的工业环境,DAPS 系列都能提供卓越的服务。鉴于其优良的品质和广泛的应用前景,我们强烈推荐使用这款产品。

DAPS-0720-090-RS1-F14参数

参数
应用等级 工业级
包装方式 散装

DAPS-0720-090-RS1-F14厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DAPS-0720-090-RS1-F14数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DAPS-0720-090-RS1-F14 DAPS-0720-090-RS1-F14数据手册

DAPS-0720-090-RS1-F14封装设计

查看详情并下载
Symbol
Footprint
3D Model
