QSTL-1/8-8

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2716863
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSTL-1/8-8

QSTL-1/8-8概述

    Push-in T-fitting QSTL-1/8-8: 产品技术手册概述

    产品简介

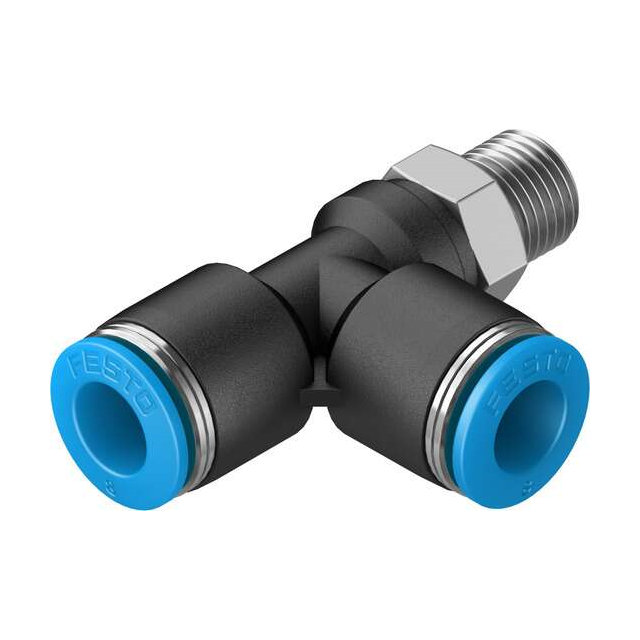

    Push-in T-fitting QSTL-1/8-8 是一种专为气动系统设计的高性能连接件。该产品采用推拉式原理,确保安装简单且可靠性高。它具有两个出线口和一个进线口,适用于各种工业应用场景。这种T型接头广泛应用于压缩空气系统中,能够有效地将管路分支出来,满足多线路的需求。

    技术参数


    - 尺寸标准:6 mm
    - 接口类型:R1/8外螺纹
    - 压力范围:
    - 气温相关工作压力:-0.095 MPa 至 0.6 MPa (-0.95 bar 至 6 bar,-13.775 psi 至 87 psi)
    - 温度相关工作压力:-0.095 MPa 至 1.4 MPa (-0.95 bar 至 14 bar,-13.775 psi 至 203 psi)
    - 操作介质:压缩空气(符合ISO 8573-1:2010 [7:-:-]标准),无冰水
    - 腐蚀抵抗等级:1级(低腐蚀应力)
    - 认证:符合VDMA24364-B1/B2-L标准,清洁室等级达到ISO 14644-1的4级
    - 工作温度范围:-10°C 至 80°C
    - 紧固扭矩:7 Nm,允许偏差±20%
    - 重量:19克
    - 材料:
    - 接头材质:镀镍黄铜
    - 管路密封材质:丁腈橡胶(NBR)
    - 管夹材质:高合金不锈钢
    - 壳体材质:聚对苯二甲酸丁二醇酯(PBT)
    - 释放环材质:聚甲醛(POM)

    产品特点和优势


    Push-in T-fitting QSTL-1/8-8 具备多个显著的优势。首先,其推拉式设计使其易于安装和拆卸,提高工作效率。其次,采用的材料均经过严格筛选,不仅具有良好的耐腐蚀性能,还符合RoHS标准,保证环保安全。再者,其宽广的工作温度范围和适应多种操作介质的能力,使得其应用范围广泛,尤其适合严苛环境下的使用。此外,其出色的结构设计和高强度材料的应用,保证了产品的长期稳定性和耐用性。

    应用案例和使用建议


    这种T型接头广泛应用于各种气动系统,例如自动化生产线、汽车制造厂以及气动工具等。针对不同场景的应用需求,建议安装前仔细检查接口和管路的规格是否匹配,并进行适当的润滑以减少磨损。另外,在高压环境中使用时,需注意压力上限,避免超出最大承受范围导致损坏。

    兼容性和支持


    该产品可与多种标准气动配件配合使用,确保系统的顺畅运行。Festo公司提供全面的技术支持和售后保障服务,包括安装指导、定期维护和故障排除等。

    常见问题与解决方案


    1. 问:如何确定正确的紧固扭矩?
    答:参考产品手册,使用扭矩扳手设置7 Nm,并允许±20%的偏差。
    2. 问:如果安装后发现泄漏怎么办?
    答:检查各接口是否紧固到位,必要时可更换密封圈。
    3. 问:产品能在何种环境下工作?
    答:本产品可在-10°C至80°C范围内工作,且适合多种介质,但务必注意工作压力不要超过指定范围。

    总结和推荐


    综上所述,Push-in T-fitting QSTL-1/8-8凭借其优良的设计和卓越的性能,在各类气动系统中展现出了强大的适用性和市场竞争力。无论是从安全性、稳定性还是经济性角度考虑,这款产品都值得推荐使用。

QSTL-1/8-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSTL-1/8-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSTL-1/8-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSTL-1/8-8 QSTL-1/8-8数据手册

QSTL-1/8-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
