首页  >  产品百科  >  DSBC-32-70-D3-PPVA-N3

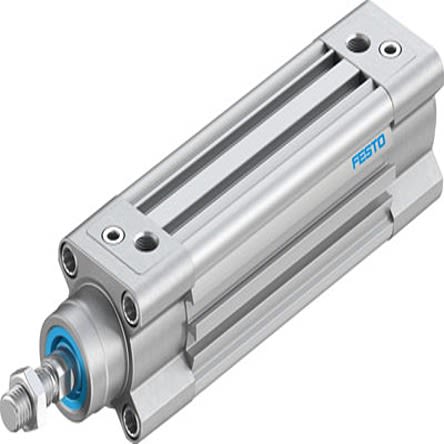

DSBC-32-70-D3-PPVA-N3

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述:
供应商型号: 3431644
供应商: element14
标准整包数: 1
FESTO 气动/液压/传动设备 DSBC-32-70-D3-PPVA-N3

DSBC-32-70-D3-PPVA-N3概述


    产品简介


    产品概述
    本产品为DSBC系列ISO气缸(Part Number: 3656517),是一种广泛应用于自动化设备、机械手、机器人等领域的高性能气动执行器。它具有标准的ISO 15552设计,适用于压缩空气作为工作介质。气缸的设计使得其可以在多种工况下稳定运行,满足各种应用场景的需求。
    主要功能
    DSBC系列ISO气缸的主要功能包括:双作用操作模式,提供可调气动缓冲,以及在任意方向上安装的灵活性。该气缸能够提供可靠的直线运动,广泛应用于自动化生产线、机器人手臂、机械加工等领域。
    应用领域
    - 自动化设备
    - 机械手
    - 工业机器人
    - 包装机械
    - 物料搬运系统

    技术参数


    | 参数名称 | 技术参数 |

    | 冲程 | 70 mm |
    | 活塞直径 | 32 mm |
    | 活塞杆螺纹 | M10x1.25 |
    | 缓冲类型 | 气动缓冲,两端可调 |
    | 安装位置 | 任意 |
    | 标准符合 | ISO 15552 |
    | 活塞杆端部结构 | 外螺纹 |
    | 操作压力 | 0.08 MPa ... 1.2 MPa |
    | 操作压力 | 0.8 bar ... 12 bar |
    | 运行介质 | 压缩空气 (ISO 8573-1:2010 [7:4:4]) |
    | 耐腐蚀等级 | 2 - 中度腐蚀 |
    | 环境温度 | -20 °C ... 80 °C |
    | 冲击能量 | 0.4 J |
    | 缓冲长度 | 17 mm |
    | 6 bar时理论拉力 | 415 N |
    | 6 bar时理论推力 | 483 N |
    | 移动质量(0 mm行程)| 110 g |
    | 每10 mm行程额外移动质量 | 9 g |
    | 基础重量(0 mm行程)| 480 g |
    | 每10 mm行程额外重量 | 31 g |
    | 气动连接 | G1/8 |

    产品特点和优势


    独特功能和优势
    1. 双作用操作模式:确保在两个方向上均能提供可靠的动力输出。
    2. 气动缓冲,两端可调:能够在高速运动时有效吸收冲击能量,保护设备不受损坏。
    3. ISO 15552标准:确保产品的互换性和兼容性。
    4. 任意安装位置:适用于多种安装需求,提高了系统的灵活性。
    5. 材料选择:采用高品质材料如铝合金、高合金钢,确保长期稳定运行和高耐腐蚀性。
    在应用中的重要性
    这些特点使DSBC系列ISO气缸成为自动化设备和工业机器人领域的理想选择,尤其适用于需要高精度、高可靠性的应用场景。

    应用案例和使用建议


    应用案例
    该气缸已成功应用于多个工业自动化项目中,例如自动装配线、包装机械和物料搬运系统。在这些场景中,气缸能够平稳地完成直线运动,保证生产过程的高效进行。
    使用建议
    - 在安装过程中,确保正确固定气缸,以避免振动带来的影响。
    - 根据具体应用场景调整缓冲设置,以获得最佳效果。
    - 注意保持良好的润滑,以延长使用寿命。

    兼容性和支持


    兼容性
    该气缸设计支持与其他符合ISO标准的设备和组件进行集成,从而实现系统整体的协调运作。
    支持和维护
    Festo公司提供了详尽的技术文档和支持服务,包括但不限于产品安装指南、维护手册和在线技术支持。

    常见问题与解决方案


    常见问题
    1. 气缸运行不平稳:检查是否有异物卡住,清洁活塞和内壁。
    2. 漏气现象:检查密封圈是否老化或损坏,及时更换。
    3. 缓冲效果不佳:检查缓冲调节装置是否正常工作,必要时进行调整。
    解决方案
    1. 清理和维护:定期清理气缸内部,更换磨损的部件。
    2. 检查密封件:及时更换失效的密封圈。
    3. 调整缓冲设置:根据具体使用情况,适当调整缓冲装置。

    总结和推荐


    综合评估
    DSBC系列ISO气缸以其高性能、可靠性和广泛的适用性,在自动化设备领域表现出色。其独特的设计和材料选择使其成为值得信赖的选择。
    推荐
    基于上述优点,强烈推荐在需要高精度和可靠性的自动化设备和工业机器人项目中使用DSBC系列ISO气缸。

DSBC-32-70-D3-PPVA-N3参数

参数
包装方式 散装

DSBC-32-70-D3-PPVA-N3厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DSBC-32-70-D3-PPVA-N3数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DSBC-32-70-D3-PPVA-N3 DSBC-32-70-D3-PPVA-N3数据手册
