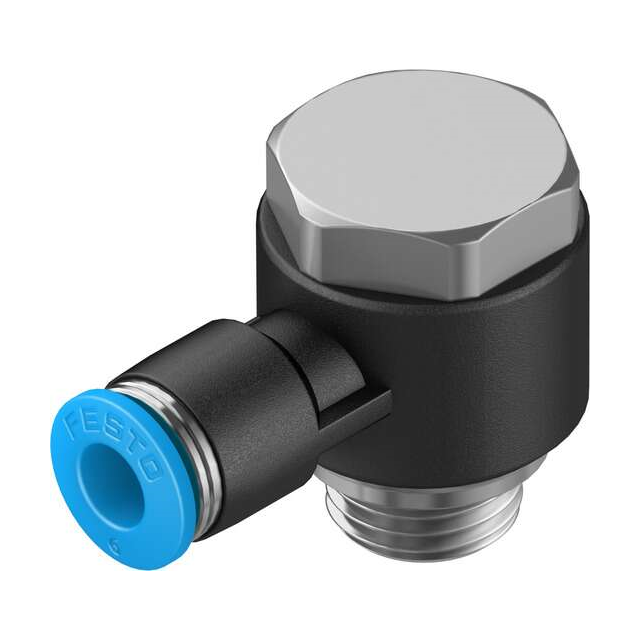

QSLV-G1/4-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, G 1/4 公转推入式 6 mm, PBT的制
供应商型号: SXE-QSLV-G1/4-6
供应商: 海外现货
标准整包数: 1

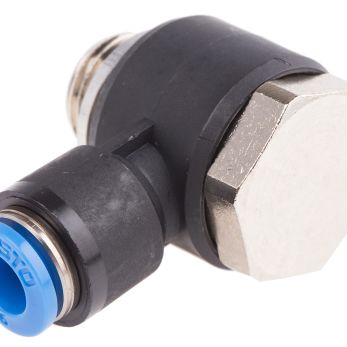

FESTO 其他工具 QSLV-G1/4-6

QSLV-G1/4-6概述

    Push-in L-fitting QSLV-G1/4-6 技术手册

    产品简介


    Push-in L-fitting QSLV-G1/4-6 是一款用于气动系统和水处理系统的连接件,采用 L 形设计和推拉式原理,适用于多种安装位置。该产品主要用于压缩空气系统及冰冻液体的输送,符合多项国际标准,如ISO 8573-1:2010。

    技术参数


    - 尺寸: 标准型
    - 公称宽度: 5 mm
    - 螺纹插头密封类型: 密封圈
    - 安装位置: 任意方向
    - 结构设计: L形,推拉式原理
    - 工作压力范围:
    - 整个温度范围: -0.095 MPa 到 0.6 MPa (-0.95 bar 到 6 bar, -13.775 psi 到 87 psi)
    - 温度相关范围: -0.095 MPa 到 1.4 MPa (-0.95 bar 到 14 bar, -13.775 psi 到 203 psi)
    - 介质: 压缩空气(ISO 8573-1:2010 [7:-:-])、水(无冰)
    - 腐蚀抵抗力等级: 低腐蚀应力(1级)
    - VDA实验室测试符合性: VDMA24364-B1/B2-L
    - 洁净室等级: ISO 14644-1 级别4
    - 工作温度范围: -10°C 至 80°C
    - 标称紧固扭矩: 9 Nm
    - 紧固扭矩容差: ±20%
    - 产品重量: 44 g
    - 安装方式: 空心螺栓,外部六角形
    - 气动接口:
    - 1号接口: G1/4外螺纹
    - 2号接口: 配套外径为6mm的气管
    - 释放环颜色: 蓝色
    - 材料合规性: 符合RoHS标准
    - 材料构成:
    - 机壳: PBT
    - 空心螺栓: 镍镀铜
    - 释放环: POM
    - 气管密封: NBR
    - 气管固定爪: 高合金不锈钢

    产品特点和优势


    1. 适用广泛: 适应多种安装位置,适合压缩空气和冰冻液体的输送。
    2. 耐腐蚀性强: 材料选择和设计使得产品具备较强的耐腐蚀能力,能在多种恶劣环境中稳定工作。
    3. 高可靠性: 产品经过严格的实验室测试验证,符合VDMA24364-B1/B2-L标准。
    4. 易于安装: 推拉式设计简化了安装过程,节省时间和人力成本。
    5. 高质量材料: 所有部件材料均符合RoHS标准,确保环保安全。

    应用案例和使用建议


    - 压缩空气系统: 在各种工厂自动化设备和气动控制系统中广泛应用。
    - 水处理系统: 在水冷设备和冷却系统中使用时需注意介质选择。
    - 建议: 在高温环境下使用时需关注紧固扭矩,避免过载;定期检查密封圈状态,确保长时间运行的可靠性。

    兼容性和支持


    - 兼容性: 产品可与各类气动和水处理系统配合使用,具有广泛的兼容性。
    - 支持和维护: 由Festo提供全面的技术支持和维护服务,包括安装指导和故障排查。

    常见问题与解决方案


    - 问题: 安装时紧固扭矩不准确。
    - 解决方法: 使用扭矩扳手按照规范进行紧固,避免过松或过紧。
    - 问题: 密封圈泄漏。
    - 解决方法: 检查密封圈是否损坏,必要时更换新的密封圈。
    - 问题: 工作压力超出范围。
    - 解决方法: 确保实际工作压力在规定范围内,必要时调整系统配置。

    总结和推荐


    Push-in L-fitting QSLV-G1/4-6 是一款高效可靠的连接件,特别适用于压缩空气和水处理系统。其优良的设计、高品质的材料以及广泛的应用范围使其在市场上具有极高的竞争力。无论是安装便捷性还是耐久性,都表现优异。对于需要高性能连接件的用户,强烈推荐使用此产品。

QSLV-G1/4-6参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSLV-G1/4-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSLV-G1/4-6数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSLV-G1/4-6 QSLV-G1/4-6数据手册

QSLV-G1/4-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
