QSYL-1/8-8

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo Y型螺纹接头 气动接头, 推入式 8 mm转推入式 8 mm, PBT的制
供应商型号: 2023711
供应商: 海外现货
标准整包数: 1

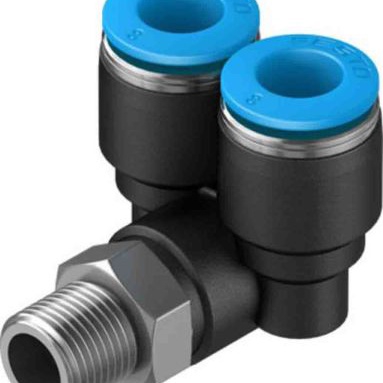

FESTO 气动/液压/传动设备 QSYL-1/8-8

QSYL-1/8-8概述

    Push-in Y-Fitting QSYL-1/8-8 技术手册概述

    产品简介


    QSYL-1/8-8 是一款Push-in Y-fitting(推进式Y形接头),专为压缩空气和无冰水介质的设计而优化。它主要用于气动系统中,用于连接和分配气体或液体流。这款接头设计紧凑,适用于多种安装位置,并且符合ISO 8573-1:2010标准。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 标准 |
    | 公称宽度 | 5.7 mm |
    | 密封圈类型 | 镀层 |
    | 安装位置 | 任意 |
    | 设计 | L形,双,平行 |
    | 包装数量 | 1 |
    | 结构原理 | 推拉原理 |
    | 操作压力(全温度范围) | -0.095 MPa ... 0.6 MPa (-0.95 bar ... 6 bar, -13.775 psi ... 87 psi) |
    | 温度依赖操作压力 | -0.095 MPa ... 1.4 MPa (-0.95 bar ... 14 bar, -13.775 psi ... 203 psi) |
    | 最大工作压力(水) | 0.6 MPa(最高50°C) |
    | 操作介质 | 压缩空气(ISO 8573-1:2010 [7:-:-]),无冰水 |
    | 润滑介质 | 可用油润滑 |
    | 腐蚀等级 | 低腐蚀应力 |
    | 符合标准 | VDMA24364-B1/B2-L |
    | 环境温度 | -10 °C ... 80 °C |
    | 预紧力矩 | 7 Nm |
    | 预紧力矩公差 | ± 20% |
    | 重量 | 20 g |
    | 出口数量 | 2 |
    | 供应管线数量 | 1 |
    | 安装类型 | 外六角形,AF 12 |
    | 气动连接1 | R1/8 外螺纹 |
    | 气动连接2 | 8 mm 管外径 |
    | 释放环颜色 | 蓝色 |
    | 螺纹插头材料 | 镍镀黄铜 |
    | 材料说明 | 符合RoHS标准 |
    | 本体材料 | PBT |
    | 释放环材料 | POM |
    | 管路密封材料 | NBR |
    | 管夹材料 | 不锈钢 |

    产品特点和优势


    1. 紧凑设计:由于其紧凑的结构,QSYL-1/8-8 可以在有限的空间内实现高效的气动连接。
    2. 广泛的适用性:适用于不同类型的安装位置,具有很好的通用性。
    3. 卓越的操作性能:操作压力范围广泛,适用于不同条件下的气动系统。
    4. 耐腐蚀性:具有低腐蚀应力,能够在恶劣环境下保持良好性能。
    5. 易维护性:符合环保标准,易于清洁和维护。

    应用案例和使用建议


    QSYL-1/8-8 广泛应用于工业自动化设备、气动控制系统和机械手臂等。为了确保最佳性能,建议在安装过程中严格遵循技术手册中的预紧力矩要求,并定期检查管路连接情况。

    兼容性和支持


    QSYL-1/8-8 与大多数常规气动系统兼容,提供与外部设备的良好连接。制造商提供全面的技术支持和维护服务,以帮助用户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 连接松动:确保按照规范施加正确的预紧力矩。
    2. 泄漏问题:检查管路密封材料是否损坏或老化。
    3. 耐腐蚀问题:确认介质不含有害化学物质。

    总结和推荐


    QSYL-1/8-8 作为一款高质量的气动连接件,在紧凑性、耐用性和适用性方面表现出色。它广泛应用于工业自动化设备,是气动系统中的可靠选择。建议在需要高效、可靠的气动连接时使用该产品。

QSYL-1/8-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSYL-1/8-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSYL-1/8-8数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSYL-1/8-8 QSYL-1/8-8数据手册

QSYL-1/8-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
