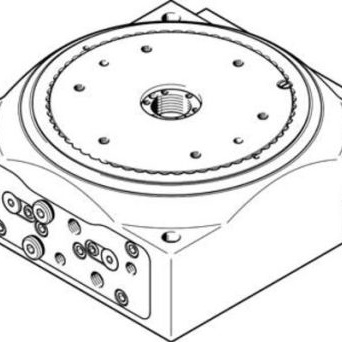

DHTG-140-6-A

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo <= 0.03°旋转执行器, dhtg-140-6-a系列, 双作用, 8bar最大输入
供应商型号: 2039540
供应商: 海外现货
标准整包数: 1
FESTO 气动/液压/传动设备 DHTG-140-6-A

DHTG-140-6-A概述


    产品简介


    Rotary indexing tables DHTG(简称“旋转分度台”)是Festo公司推出的一种高精度自动化设备,主要用于工业制造和自动化控制领域。这些旋转分度台通过精确的定位和高效的运动转换,使得装配、搬运、检测等复杂工艺流程得以简化。它们广泛应用于食品加工、电子装配、汽车制造等行业。

    技术参数


    - 型号:DHTG-65, DHTG-90, DHTG-140, DHTG-220
    - 气动接口:M5 G1/8
    - 设计:齿轮耦合,齿条传动
    - 操作模式:双作用
    - 安装方式:通孔和中心套安装
    - 指数站数:2, 3, 4, 6, 8, 12, 24
    - 理论扭矩(6 bar时):65型:2.1 Nm;90型:4.4 Nm;140型:18.1 Nm;220型:58.9 Nm
    - 循环时间:无流量控制时,65型为1.017秒;90型为1.017秒;140型为1.017秒;220型为1.017秒
    - 重量:65型:2.0 kg;90型:4.5 kg;140型:10 kg;220型:24 kg
    - 工作介质:压缩空气,ISO 8573-1:2010 [7:4:4]
    - 工作压力:4到8 bar
    - 工作温度范围:5°C至60°C
    - 存储温度范围:-20°C至80°C
    - 防护等级:IP54

    产品特点和优势


    旋转分度台DHTG的主要特点是其坚固耐用的机械系统,这使得其能够承受反复的冲击和振动。此外,它还具有易规划和调试的特点,使得项目启动更加高效。特别值得注意的是其集成的功能,如过载保护、传感器功能、缓冲调整、速度设置和方向改变等功能。这些特点使得DHTG在复杂的工作环境中依然表现出色,适用于需要频繁精确运动控制的应用场合。

    应用案例和使用建议


    应用案例
    1. 固定中心部分的旋转平台
    - 在旋转分度台上安装处理单元或其他装置,用于自动化生产线上的物料处理和组装。例如,在汽车装配线上,可以用于固定夹具和旋转零件进行多工位加工。
    2. 多种运动模式的选择
    - 该产品提供多种运动模式,包括顺时针、逆时针、往复运动,可适应不同的生产需求。通过简单的阀门更换即可实现不同运动模式的切换。
    使用建议
    - 调整运动速度:通过调节一通流控制阀可以调整旋转分度台的速度,以适应不同的生产节拍。
    - 防止过载:在设置或遇到故障时,确保旋转分度台不会因过大的惯性矩而受损。定期检查并进行必要的维护。
    - 安装和连接:按照手册指示正确安装各部件,并注意阀门和压缩空气口的正确连接,以避免误操作导致的故障。

    兼容性和支持


    该产品与一系列配件兼容,包括适配器套件(DADG-AK)、位置传感器(SIEN)以及双向流量控制阀(GRLA)。制造商提供详细的技术文档和支持服务,帮助用户更好地理解和使用这些产品。同时,Festo也提供了全面的售后服务和维修服务,以保证产品的长期稳定运行。

    常见问题与解决方案


    1. 问题:产品无法正常启动
    - 解决方法:检查气源压力是否在规定范围内,确保所有连接处没有泄漏。如果电源无问题,尝试重新启动系统。

    2. 问题:旋转速度不一致
    - 解决方法:检查是否存在流量控制阀的堵塞或损坏。清理或更换阀体后,再观察是否有所改善。
    3. 问题:噪音大或异常震动
    - 解决方法:检查安装是否稳固,确认各零部件是否松动。必要时,进行紧固处理。

    总结和推荐


    总体而言,Festo公司的DHTG系列旋转分度台凭借其坚固的设计、多样化的功能以及易于维护的特性,成为市场上备受推崇的产品之一。特别是其精确的定位能力和可靠的性能表现,使其非常适合各种工业自动化任务。对于需要高精度定位和频繁运动控制的应用,强烈推荐使用这款产品。

DHTG-140-6-A参数

参数
包装方式 散装

DHTG-140-6-A厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

DHTG-140-6-A数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO DHTG-140-6-A DHTG-140-6-A数据手册

DHTG-140-6-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
