QSML-M3-3

产品分类: 气动/液压/传动设备
厂牌: FESTO

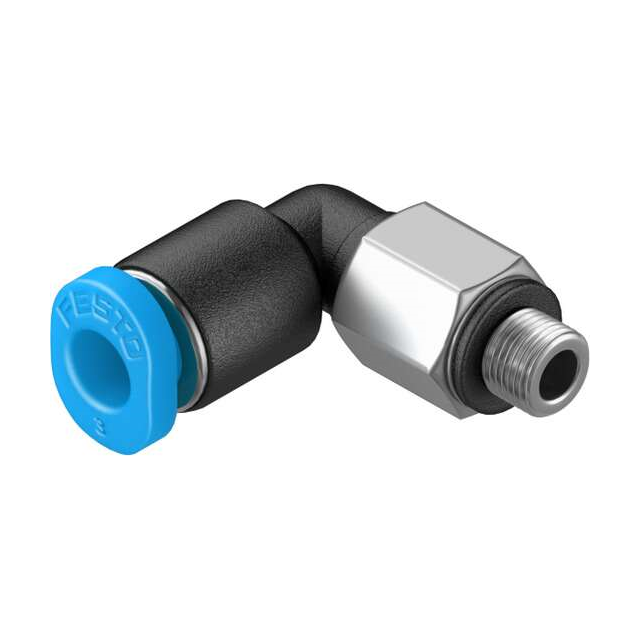

产品描述: Festo 螺纹弯头 气动接头, M3 插入式转推入式 3 mm
供应商型号: 2022831
供应商: 海外现货
标准整包数: 10
FESTO 气动/液压/传动设备 QSML-M3-3

QSML-M3-3概述

    Push-in L-fitting QSML-M3-3 技术手册

    产品简介


    Push-in L-fitting QSML-M3-3 是一种小型紧凑型电子元件,专为压缩空气系统设计。它采用独特的 L 形结构和推拉式原理,使得安装便捷且连接稳固。该产品适用于各种工业自动化、气动控制系统等领域。

    技术参数


    - 尺寸:Mini(微型)
    - 公称宽度:0.8 毫米
    - 密封圈类型:密封环
    - 安装位置:任意位置
    - 设计:L 形
    - 包装数量:每包 10 个
    - 操作压力(全温度范围):-0.095 MPa 至 0.6 MPa(即 -0.95 巴至 6 巴,-13.775 磅力/平方英寸至 87 磅力/平方英寸)
    - 温度依赖操作压力:-0.095 MPa 至 1.4 MPa(即 -0.95 巴至 14 巴,-13.775 磅力/平方英寸至 203 磅力/平方英寸)
    - 操作介质:符合 ISO 8573-1:2010 的压缩空气(7:-:-)
    - 操作及试点介质信息:支持油润滑操作
    - 腐蚀抵抗力等级 (CRC):1 - 低腐蚀应力
    - 环境温度:-10 °C 至 80 °C
    - 公称紧固扭矩:0.48 牛顿·米
    - 紧固扭矩容差:± 55%
    - 产品重量:1.4 克
    - 紧固类型:外六角,5.5 毫米扳手适用
    - 气动连接:
    - 1 外螺纹 M3
    - 2 用于外径 3 毫米气管
    - 释放环颜色:蓝色
    - 紧固插件材料:镀镍黄铜
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)
    - 释放环材料:聚甲醛(POM)
    - 气管密封材料:丁腈橡胶(NBR)
    - 管保持爪材料:高合金不锈钢
    - RoHS 合规

    产品特点和优势


    - 微型设计:非常适合空间受限的应用场合。
    - L 形结构:便于在狭小空间内进行气管连接。
    - 推拉式原理:安装简便且连接牢固可靠。
    - 广泛的温度范围:能够在极端环境下稳定运行。
    - 高防腐性能:镀镍黄铜紧固插件和 PBT 材质的外壳提高了抗腐蚀能力。
    - 兼容性强:支持多种压缩空气和油润滑操作。

    应用案例和使用建议


    - 应用案例:广泛应用于工业自动化设备中的气动控制模块、精密机械装置和传感器连接。
    - 使用建议:
    - 在安装过程中,确保所有接口都干净无杂质,避免因异物造成泄露。
    - 使用适合的工具按照指定的紧固扭矩进行固定,避免过度紧固导致材料损伤。
    - 定期检查并清洁气路系统,以保证长期稳定的气密性和使用寿命。

    兼容性和支持


    - 兼容性:该产品与多种气管和气动系统高度兼容,可以轻松替换或集成到现有的气动控制系统中。
    - 支持和服务:Festo 提供详细的技术文档和支持服务,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问题:气管接口出现泄露。
    - 解决方案:重新检查气管接口是否已正确安装并紧固到规定的扭矩值。必要时使用适当的密封材料加强密封效果。
    2. 问题:气管接头不易拆卸。
    - 解决方案:使用专用工具轻轻旋转,或者轻轻敲击接头部分帮助松开,注意不要用力过猛以免损坏接头。
    3. 问题:气管接头外观生锈。
    - 解决方案:清洁生锈区域并涂抹防锈剂。定期检查接头的表面状况,确保及时维护。

    总结和推荐


    总体而言,Push-in L-fitting QSML-M3-3 是一款非常优秀的小型压缩空气连接组件。它的设计紧凑、坚固耐用,并具有优异的耐腐蚀性能和广泛的温度适应性。它非常适合用于各种工业自动化和气动控制领域的气管连接,特别是对安装空间要求较高的场合。强烈推荐使用此产品。

QSML-M3-3参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QSML-M3-3厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSML-M3-3数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO QSML-M3-3 QSML-M3-3数据手册

QSML-M3-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
