VZXF-L-M22C-M-B-G1-230-H3B1-50-10

产品分类: 管件和管道
厂牌: FESTO

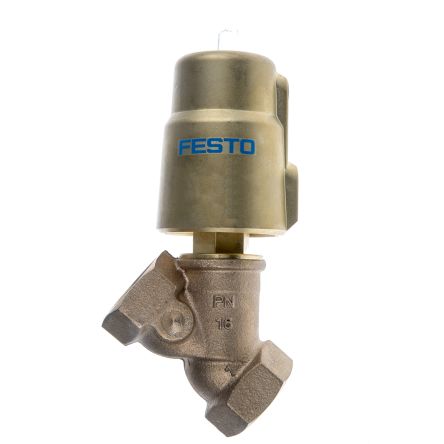

产品描述: Festo 角座阀, 气动阀, 螺纹尺寸1in, 弹簧返回, 最大工作压力10 bar
供应商型号: 1215814
供应商: 欧时
标准整包数: 1
FESTO 管件和管道 VZXF-L-M22C-M-B-G1-230-H3B1-50-10

VZXF-L-M22C-M-B-G1-230-H3B1-50-10概述

    角座阀 VZXF 技术手册

    1. 产品简介


    角座阀 VZXF 是一种外控式阀门,主要用于气动控制。通过压缩空气驱动气动执行机构,将介质阀座升起,实现流体的控制。正常情况下,阀门依靠弹簧保持关闭状态。当提供操作压力时,气动执行机构会提升控制活塞和阀门盘,从而打开阀门。阀门的阀座与介质流向成约50°角,确保在不同介质条件下良好的控制性能。
    这些阀门适用于多种应用场合,例如无法保证介质绝对纯净的情况、高粘度介质的控制以及蒸汽应用。它们可以有效地控制气体和液体介质,并且无需在输入和输出之间产生压差。

    2. 技术参数


    以下是角座阀 VZXF 的关键技术规格和技术参数:
    - 连接螺纹:G1/2 到 G2,NPT 1/2 到 2
    - 流量 Kv:3.3 到 47.5 m³/h
    - 温度范围:
    - 枪铜(红黄铜):-10℃ 至 +80℃
    - 不锈钢铸造:-40℃ 至 +200℃
    - 压力范围:最高 40 bar
    - 最大粘度:600 mm²/s
    - 驱动方式:气动
    - 安装方式:直管安装
    - 密封原理:软密封

    3. 产品特点和优势


    角座阀 VZXF 具有多项独特功能和优势:
    - 结构简单、坚固耐用:适用于各种介质,粘度可达 600 mm²/s。
    - 无需压差:能够在无压差条件下控制介质流动。
    - 低阻力流道:减少了流体流动时的压力损失。
    - 耐高温高压:能够承受-40℃至+200℃的工作温度,以及高达40 bar的压力。
    - 化学和热稳定性高:具有优良的化学和热稳定性。
    - 维护成本低:长寿命设计和低维护需求。
    - 适用性强:可用于气体、液体介质,包括蒸汽和略受污染的介质。

    4. 应用案例和使用建议


    角座阀 VZXF 广泛应用于食品、化工、制药等行业,具体使用案例包括:
    - 包装机:用于需要产生真空的场合。
    - 输送管道:在高压、高温环境下控制气体或液体的流动。
    - 蒸汽系统:在蒸汽应用中控制流量。
    使用建议:
    - 在安装前检查介质是否符合规定的温度和粘度要求。
    - 定期清洁和维护以确保阀门的正常运行。
    - 确保正确的连接螺纹和压力设置以避免泄漏和损坏。

    5. 兼容性和支持


    角座阀 VZXF 可与其他标准的气动元件兼容。制造商提供详细的技术支持和维护服务,包括安装指南、操作手册和保修服务。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题:阀门开启速度慢。
    - 解决方案:检查压缩空气供应是否稳定,确保气压达到要求。

    - 问题:阀门泄漏。
    - 解决方案:检查密封件是否磨损或损坏,及时更换新的密封件。
    - 问题:阀门无法完全关闭。
    - 解决方案:检查弹簧是否失效或断裂,必要时更换新的弹簧。

    7. 总结和推荐


    总体来说,角座阀 VZXF 是一款高性能的气动控制阀,适用于广泛的工业应用。其设计坚固耐用,维护成本低,且能够在多种恶劣环境中稳定运行。我们强烈推荐使用这款阀门来满足您的控制需求。

VZXF-L-M22C-M-B-G1-230-H3B1-50-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

VZXF-L-M22C-M-B-G1-230-H3B1-50-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

VZXF-L-M22C-M-B-G1-230-H3B1-50-10数据手册

厂牌 PDF简要描述 下载
FESTO 管件和管道 FESTO VZXF-L-M22C-M-B-G1-230-H3B1-50-10 VZXF-L-M22C-M-B-G1-230-H3B1-50-10数据手册

VZXF-L-M22C-M-B-G1-230-H3B1-50-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 182.0218 ¥ 1538.084
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1538.08
