QS-G1/8-4

产品分类: 其他工具
厂牌: FESTO

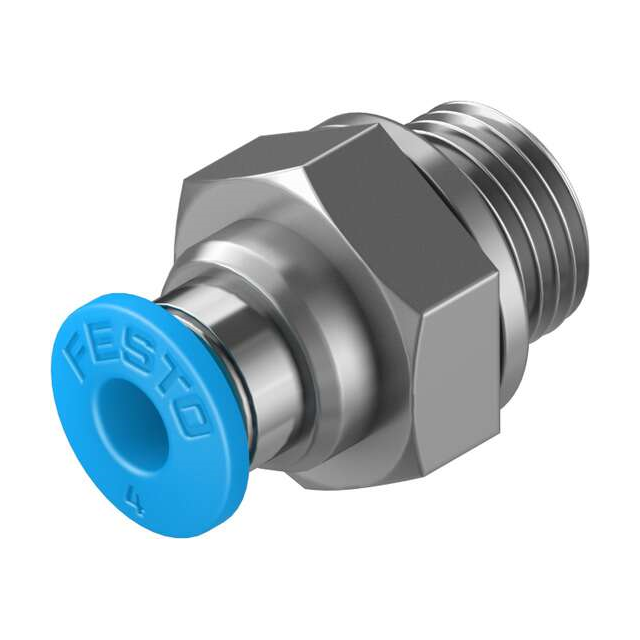

产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/8 公转推入式 4 mm, 黄铜制
供应商型号: 1216176
供应商: 海外现货
标准整包数: 10

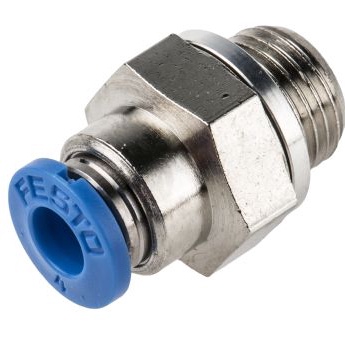

FESTO 其他工具 QS-G1/8-4

QS-G1/8-4概述

    推入式接头 QS-G1/8-4 技术手册

    1. 产品简介


    推入式接头(Push-in fitting)是一种广泛应用于气动系统的连接部件,用于快速且可靠的管路连接。QS-G1/8-4 是一款专为压缩空气系统设计的产品,具备多种型号以适应不同的安装需求和工作条件。该接头主要用于工业自动化、机械设备等领域,确保高效、安全的气流传输。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸 | 标准 |
    | 公称直径 | 3 mm |
    | 螺纹插头密封类型 | 密封圈 |
    | 安装位置 | 任意方向 |
    | 结构设计 | 直线型 |
    | 包装数量 | 10个 |
    | 操作压力(全温度范围) | -0.095 MPa 至 0.6 MPa |
    | 操作压力(全温度范围) | -0.95 bar 至 6 bar |
    | 操作压力(全温度范围) | -13.775 psi 至 87 psi |
    | 温度相关操作压力 | -0.095 MPa 至 1.4 MPa |
    | 温度相关操作压力 | -0.95 bar 至 14 bar |
    | 温度相关操作压力 | -13.775 psi 至 203 psi |
    | 水最大操作压力 | 0.6 MPa(最高 50°C) |
    | 工作介质 | 压缩空气(符合ISO 8573-1:2010标准) |
    | 工作介质 | 冰点以下水(液体) |
    | 支持的润滑类型 | 可油润滑 |
    | 水的安装 | 只能使用密封圈类型 OL |
    | 腐蚀等级(CRC) | 1级(低腐蚀应力) |
    | LABS(PWIS)符合性 | VDMA24364-B1/B2-L |
    | 环境温度 | -10°C 至 80°C |
    | 额定紧固扭矩 | 5.4 Nm |
    | 紧固扭矩容差 | ± 20% |
    | 产品重量 | 9.1 g |
    | 安装类型 | 外六角形,AF 13 |
    | 气动连接 1 | G1/8外部螺纹 |
    | 气动连接 2 | 适用于外径 4 mm 的管材 |
    | 释放环颜色 | 蓝色 |

    3. 产品特点和优势


    QS-G1/8-4 推入式接头具备以下特点和优势:
    - 直通设计:保证气流顺畅无阻碍。
    - 耐高温:可在 -10°C 至 80°C 的环境温度下正常工作。
    - 广泛的适用性:既可用于压缩空气也可用于冰点以下的水系统。
    - 抗腐蚀性强:符合腐蚀等级1标准,适用于大部分工业环境。
    - 耐用材料:主体采用镍化黄铜制成,确保长期使用下的可靠性。
    - 易于安装:采用推拉原理设计,安装简便快捷。
    - 罗氏合规:产品符合RoHS标准,环保无毒。

    4. 应用案例和使用建议


    该产品适用于各种工业自动化设备,如气缸、阀门、传感器等。建议在安装时根据管路的具体要求选择合适的密封圈类型,避免因安装不当导致泄漏等问题。对于压缩空气系统,可考虑定期检查并维护接头以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:该产品与大多数标准管路兼容,如外径为4mm的PVC管。
    - 厂商支持:Festo 提供全面的技术支持和售后服务,确保客户在使用过程中获得充分的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 气压不稳 | 检查是否有漏气点,确认管路连接紧密。 |
    | 接头漏水 | 确认密封圈是否安装正确或更换新的密封圈。 |
    | 使用时温度过高 | 检查设备工作温度是否超过产品规范范围。 |
    | 接头松动 | 检查并调整至额定紧固扭矩范围内。 |

    7. 总结和推荐


    总的来说,QS-G1/8-4 推入式接头凭借其紧凑的设计、优异的操作性能和广泛的应用范围,成为工业自动化领域的理想选择。特别是对于需要在复杂环境下工作的设备而言,它能够提供稳定可靠的工作表现。因此,我们非常推荐这款产品,尤其是在压缩空气系统及液体输送应用中。

QS-G1/8-4参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QS-G1/8-4厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-G1/8-4数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-G1/8-4 QS-G1/8-4数据手册

QS-G1/8-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
