首页  >  产品百科  >  NPQM-Y-Q6-E-P10

NPQM-Y-Q6-E-P10

产品分类: 气动/液压/传动设备
厂牌: FESTO
产品描述: Festo Y型快插接头 气动接头, npqm系列, 推入式 6 mm转推入式 6 mm转推入式 6 mm
供应商型号: 2038884
供应商: 欧时
标准整包数: 10
FESTO 气动/液压/传动设备 NPQM-Y-Q6-E-P10

NPQM-Y-Q6-E-P10概述

    电子元器件产品技术手册:Push-in Y-Connector NPQM-Y-Q6-E-P10

    1. 产品简介

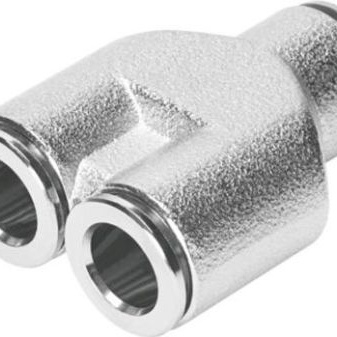

    Push-in Y-Connector NPQM-Y-Q6-E-P10 是一种用于压缩空气系统的电子元器件,采用Y形设计,具有方便安装和高效连接的特点。这款产品主要用于工业自动化、气动控制及其它需要多路气压输出的应用场合。通过其独特的推拉原理,实现了快速而可靠的连接。

    2. 技术参数


    - 产品型号:NPQM-Y-Q6-E-P10
    - 尺寸:标准尺寸
    - 额定宽度:5.5 mm
    - 设计类型:Y形
    - 包装数量:每包10个
    - 操作压力范围(全温区):
    - -0.095 MPa ... 1.6 MPa
    - -0.95 bar ... 16 bar
    - -13.775 psi ... 232 psi
    - 操作介质:符合ISO 8573-1:2010标准的压缩空气,允许油润滑
    - 耐腐蚀等级:1级(低腐蚀应力)
    - 腐蚀抵抗实验室认证:VDMA24364-B1/B2-L
    - 工作温度范围:-20 °C ... 70 °C
    - 产品重量:32 g
    - 气动接口:
    - 第一接口:适合外径为6 mm的气管
    - 第二接口:适合外径为6 mm的气管
    - 材料合规性:RoHS符合

    3. 产品特点和优势


    - 独特的Y形设计:可实现多路压缩空气输出,简化复杂气路系统的设计。
    - 推拉连接原理:提供快速可靠的操作体验,减少安装时间和劳动强度。
    - 广泛的温度适应性:可在-20 °C到70 °C的温度范围内稳定工作。
    - 高耐腐蚀性:满足低腐蚀应力要求,适用于多种恶劣环境。
    - 高质量材料:铜镍镀层材质和NBR密封材料确保长期使用稳定性。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化设备中用于气缸控制
    - 气动机械臂、真空发生器等气动设备的多路气体分配
    - 生产线上的多点气压供应系统
    使用建议:
    - 安装时请注意清洁各接头部位,避免污垢导致泄漏。
    - 使用前检查气管外径是否匹配,以免损坏内部密封结构。
    - 遵循厂家推荐的工作温度范围,以延长使用寿命。

    5. 兼容性和支持


    兼容性:
    - 该产品兼容多种标准直径的气管。
    - 与标准压缩空气系统完全兼容。
    厂商支持:
    - Festo SE & Co. KG提供全面的技术支持和售后服务,确保客户能够正确使用产品并解决任何可能出现的问题。

    6. 常见问题与解决方案


    - 问题:安装后发现有轻微漏气现象。
    - 解决办法:检查所有接口是否正确安装并紧固,必要时重新涂布适当的密封胶。

    - 问题:产品长时间使用后,耐久性下降。
    - 解决办法:定期进行清洁和维护,确保无尘、无杂质的工作环境;如遇异常磨损,及时更换新的产品。

    7. 总结和推荐


    综上所述,Push-in Y-Connector NPQM-Y-Q6-E-P10具备优良的耐腐蚀性、宽广的温度适应范围和高效的气流控制能力。其独特的设计不仅简化了复杂的气路系统,还提供了简便快捷的操作体验。鉴于上述优点,我们强烈推荐此款产品用于各种气动控制系统中。

NPQM-Y-Q6-E-P10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

NPQM-Y-Q6-E-P10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

NPQM-Y-Q6-E-P10数据手册

厂牌 PDF简要描述 下载
FESTO 气动/液压/传动设备 FESTO NPQM-Y-Q6-E-P10 NPQM-Y-Q6-E-P10数据手册

NPQM-Y-Q6-E-P10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.2509 ¥ 61.2704
库存: 20
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 612.7
直接购买
加入购物车
