QSTL-3/8-8

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2716867
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSTL-3/8-8

QSTL-3/8-8概述

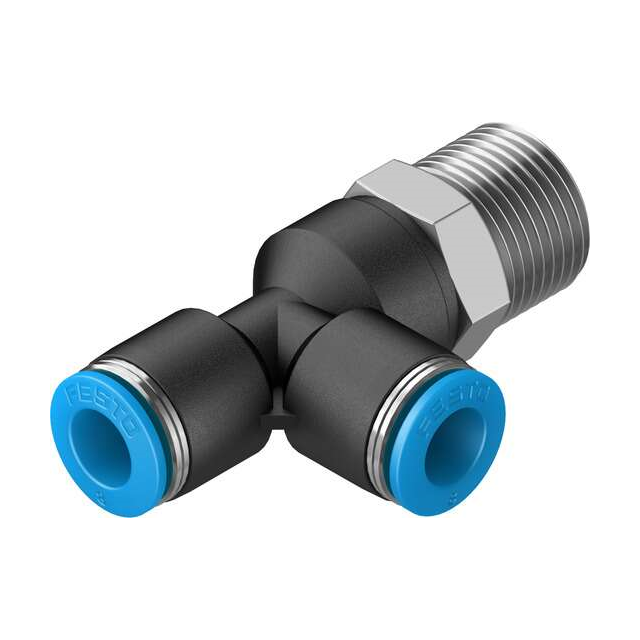

    推入式三通接头 QSTL-3/8-8 技术手册

    产品简介


    推入式三通接头 QSTL-3/8-8(零件号:153122)是一种高性能的气动连接组件,适用于各种工业自动化及流体控制系统。该产品主要用于连接压缩空气管道和水路系统,具有优异的密封性和抗腐蚀性,能够在宽泛的工作温度范围内稳定运行。适用于机械制造、汽车工业、食品加工等多个领域。

    技术参数


    - 尺寸:标准型
    - 公称宽度:6.7 mm
    - 密封方式:涂层密封
    - 安装方向:任意
    - 设计:L形,带额外的推入式连接器,纵向设计
    - 包装数量:10个
    - 结构原理:推拉式原理
    - 操作压力范围(整个温度范围内):-0.095 MPa ... 0.6 MPa 或 -0.95 bar ... 6 bar 或 -13.775 psi ... 87 psi
    - 温度依赖的操作压力:-0.095 MPa ... 1.4 MPa 或 -0.95 bar ... 14 bar 或 -13.775 psi ... 203 psi
    - 水介质操作压力:最大0.6 MPa,在最大50°C时
    - 操作介质:符合ISO 8573-1:2010标准的压缩空气,冰冻的液态水
    - 操作和导引介质:可进行油润滑操作
    - 腐蚀等级:1级(低腐蚀应力)
    - 认证:符合VDMA24364-B1/B2-L标准
    - 洁净室等级:符合ISO 14644-1的4级标准
    - 环境温度:-10°C ... 80°C
    - 公称紧固扭矩:15.5 Nm
    - 公称紧固扭矩容差:± 20%
    - 产品重量:35克
    - 出口数:2个
    - 供给管线数:1个
    - 安装方式:外部六角,公制17
    - 气动连接1:R3/8外螺纹
    - 气动连接2:适合外径8毫米的气管
    - 释放环颜色:蓝色
    - 螺纹塞材料:镀镍黄铜
    - 注释:符合RoHS标准
    - 壳体材料:聚对苯二甲酸丁二醇酯(PBT)
    - 释放环材料:聚甲醛(POM)
    - 管材密封材料:丁腈橡胶(NBR)
    - 管材夹持爪材料:高合金不锈钢

    产品特点和优势


    - 密封性能优越:采用涂层密封设计,保证长期稳定运行。
    - 耐高温:能够在-10°C至80°C的宽泛环境中工作,特别适用于极端条件下的工业应用。
    - 安装简便:符合推拉式原理,便于快速连接和拆卸。
    - 兼容多种介质:支持压缩空气、冰冻的液态水和油润滑操作,提高应用灵活性。
    - 高可靠性:具有优异的防腐蚀能力和高洁净度,适用于高端应用环境。

    应用案例和使用建议


    - 应用案例:适用于气动控制系统、机床、自动化生产线、食品饮料生产设备等。
    - 使用建议:
    - 确保所有连接点的清洁和干燥,以避免密封失效。
    - 定期检查并校准紧固扭矩,确保长期稳定的密封性能。
    - 在高湿度环境下使用时,建议添加适当的除湿措施,防止内部结露。

    兼容性和支持


    - 兼容性:可以与相同规格的其他标准气动元件配合使用。
    - 支持和维护:制造商提供详细的技术文档和售后服务支持,确保客户获得最佳的应用体验。

    常见问题与解决方案


    1. 问题:密封不良导致漏气。
    - 解决方案:检查安装是否正确,确保紧固扭矩达到标准值。
    2. 问题:接头在低温下出现冷凝现象。
    - 解决方案:在接头附近加装适当的加热设备,防止冷凝发生。
    3. 问题:螺纹塞松动。
    - 解决方案:重新校准紧固扭矩,确保螺纹塞牢固固定。

    总结和推荐


    QSTL-3/8-8 推入式三通接头以其卓越的密封性能、广泛的温度适应性和高可靠性,成为气动控制系统的理想选择。其多功能性和易于安装的特点使其在各种工业应用中表现出色。推荐在需要高性能、长寿命和可靠性的环境中使用。
    通过上述分析可以看出,QSTL-3/8-8 推入式三通接头是一款性能优异的产品,非常适合于各类工业自动化应用。

QSTL-3/8-8参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSTL-3/8-8厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSTL-3/8-8数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSTL-3/8-8 QSTL-3/8-8数据手册

QSTL-3/8-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
