首页  >  产品百科  >  QSF-1/4-6-B

QSF-1/4-6-B

产品分类: 其他工具
厂牌: FESTO

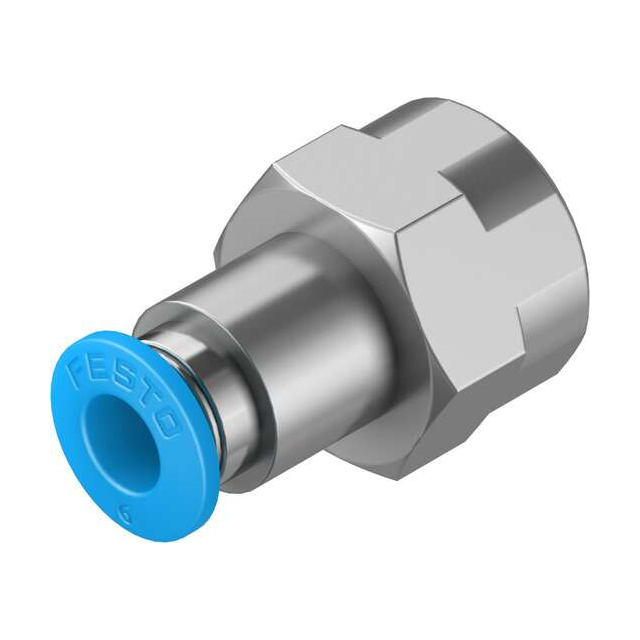

产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/4 母转推入式 6 mm, 黄铜制
供应商型号: SXE-QSF-1/4-6-B
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSF-1/4-6-B

QSF-1/4-6-B概述

    QSF-1/4-6-B 推入式接头技术手册

    产品简介


    QSF-1/4-6-B 是一款推入式接头,广泛应用于压缩空气和无冰水流动环境中。该产品具有直角设计,通过推拉原理实现快速安装,且能在广泛的温度范围内保持稳定的工作性能。适用于工业自动化、机械制造及气动控制系统的连接需求。

    技术参数


    - 型号: QSF-1/4-6-B
    - 尺寸: 标准型
    - 公称宽度: 5 mm
    - 螺纹塞的密封类型: 涂层
    - 安装方向: 任意
    - 结构设计: 直角设计,推拉原理
    - 操作压力范围:
    - 整个温度范围: -0.095 MPa ... 0.6 MPa 或 -0.95 bar ... 6 bar 或 -13.775 psi ... 87 psi
    - 温度相关操作压力: -0.095 MPa ... 1.4 MPa 或 -0.95 bar ... 14 bar 或 -13.775 psi ... 203 psi
    - 介质: 压缩空气(符合ISO 8573-1:2010标准)
    - 流动介质: 无冰水
    - 操作温度范围: -10°C ... 80°C
    - 耐腐蚀等级(CRC): 1级(低腐蚀应力)
    - 紧固扭矩: 9 Nm,允许误差±20%
    - 包装数量: 10件装
    - 重量: 23克
    - 材料:
    - 外壳: 镍涂层黄铜
    - 解锁环: 聚甲醛(POM)
    - 管道密封圈: 丁腈橡胶(NBR)
    - 管子夹持爪: 高合金不锈钢
    - RoHS合规

    产品特点和优势


    QSF-1/4-6-B 接头以其快速安装和拆卸的特点著称。该产品的高稳定性使其适用于多种工作环境,尤其是那些需要频繁拆卸的场合。该产品的直角设计不仅便于安装,还能有效减少管道布局时的空间占用。此外,其广泛的适用温度范围(-10°C 至 80°C)使得它在不同气候条件下都能正常工作。其出色的耐腐蚀能力,特别是对压缩空气中的油类,进一步延长了使用寿命。

    应用案例和使用建议


    在工业自动化和机械制造中,该接头常用于气动控制系统中压缩空气管道的连接。对于无冰水系统,也推荐使用该接头。建议在安装前检查所有接口是否清洁,以确保密封效果。如果使用环境存在高湿度或盐雾腐蚀条件,应定期进行检查和保养,以防止腐蚀。

    兼容性和支持


    该产品可与其他标准化的压缩空气管道和配件配合使用。Festo 提供全方位的技术支持,包括安装指导、故障排查以及日常维护。用户可以通过Festo的官方网站或联系当地经销商获取更多支持信息。

    常见问题与解决方案


    - 问题: 接头漏气
    - 解决方案: 检查接口是否清洁,重新拧紧至规定扭矩。如仍无法解决,请联系技术支持。
    - 问题: 密封圈损坏
    - 解决方案: 更换新的密封圈,确保使用符合规定的材料。
    - 问题: 接头无法正确释放
    - 解决方案: 检查解锁环是否卡住,必要时更换解锁环。

    总结和推荐


    QSF-1/4-6-B 推入式接头以其快速安装、高稳定性和耐腐蚀能力,在各种工作环境中表现出色。它适合于工业自动化和机械制造等领域。推荐用户根据具体应用场景选择合适的连接方式,并按照厂家指导进行安装和维护。

QSF-1/4-6-B参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSF-1/4-6-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSF-1/4-6-B数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSF-1/4-6-B QSF-1/4-6-B数据手册

QSF-1/4-6-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
