QSF-1/2-12-B

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/2 母转推入式 12 mm, 黄铜制
供应商型号: 1215613
供应商: 海外现货
标准整包数: 1
FESTO 其他工具 QSF-1/2-12-B

QSF-1/2-12-B概述

    QSF-1/2-12-B Push-in Fitting 技术手册

    产品简介

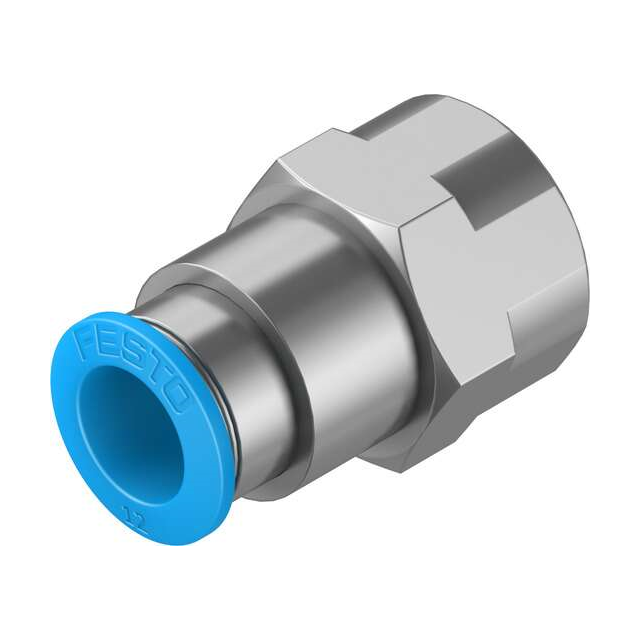

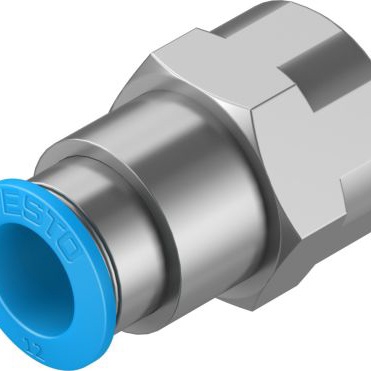

    QSF-1/2-12-B 是一款由 Festo 生产的推入式管接头。这种推入式管接头主要用于压缩空气系统,适用于广泛的工业自动化和气动控制应用。其设计简单可靠,适用于多种安装位置,并能够承受一定的压力范围和温度条件。

    技术参数


    | 参数项 | 值 |

    | 尺寸 | 标准 |
    | 公称尺寸 | 11 mm |
    | 螺纹套上的密封类型 | 涂层 |
    | 安装位置 | 任意位置 |
    | 容器尺寸 | 1 |
    | 设计结构 | 推拉原理 |
    | 工作压力(全温度范围) | -0.95 ... 6 bar |
    | 温度相关工作压力 | -0.95 ... 14 bar |
    | 操作介质 | 符合 ISO8573-1:2010 标准的压缩空气 |
    | 供水介质(按制造商声明) | 见制造商声明 |
    | 操作和引导介质注意事项 | 可进行润滑操作 |
    | 腐蚀等级分类 | CRC 1 - 低腐蚀应力 |
    | 环境温度 | -10 ... 80 °C |
    | 海事等级分类 | 见证书 |
    | 产品重量 | 56 g |
    | 气动连接,端口1 | 内螺纹 G1/2 |
    | 气动连接,端口2(用于管子) | 外径 12mm |
    | 释放环颜色 | 蓝色 |
    | 材料说明 | 符合 RoHS标准 |

    产品特点和优势


    1. 设计坚固:QSF-1/2-12-B 设计为耐用的推入式管接头,适用于广泛的工业环境。
    2. 工作压力范围广:可在极端温度范围内操作,从 -0.95 bar 到 6 bar。
    3. 适用广泛:能够在压缩空气系统中工作,并可用于水介质,满足 ISO8573-1:2010 标准。
    4. 符合 RoHS:该产品符合欧盟 RoHS 指令,减少对环境的影响。
    5. 便于安装:安装位置灵活,可以适用于任意方向。

    应用案例和使用建议


    - 应用案例:该产品常用于自动化生产线的气动控制模块中,例如自动化装配线、物料搬运系统和包装设备。
    - 使用建议:在安装时应确保所有连接部位干净无尘,避免异物进入导致泄漏。同时,在长期运行后建议定期检查连接处的密封情况,以保持最佳性能。

    兼容性和支持


    - 兼容性:该产品适用于符合标准的压缩空气系统和水系统,其内螺纹 G1/2 接口与同类产品兼容。
    - 支持和维护:Festo 提供详尽的技术支持和售后服务,包括安装指导、故障排查和配件更换。

    常见问题与解决方案


    1. 问题:无法稳定连接到管路。
    - 解决方案:检查连接部位是否有污垢或损坏,必要时清洁或更换管路接口。

    2. 问题:使用过程中产生泄漏。
    - 解决方案:检查密封圈是否老化或破损,更换新的密封圈。

    3. 问题:安装后发现不能正常工作。
    - 解决方案:检查整个系统的气源和管路,确保无其他部件存在故障。

    总结和推荐


    QSF-1/2-12-B 推入式管接头以其坚固的设计、广泛的适用性和优良的工作性能,成为气动控制系统中的理想选择。适合用于需要高可靠性和长寿命的应用场合。建议在自动化生产线和包装机械等工业应用中采用此款产品。

QSF-1/2-12-B参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSF-1/2-12-B厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSF-1/2-12-B数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSF-1/2-12-B QSF-1/2-12-B数据手册

QSF-1/2-12-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
